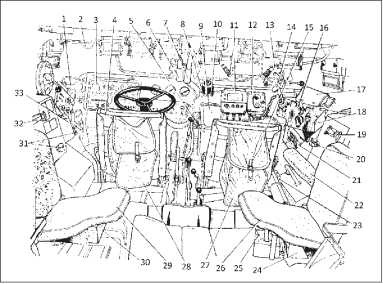

Отделение управления:

1 — бачок омывателя стекол смотровых люков; 2 — фонарь освещения шкалы воздушного редуктора; 3 — щиток приборов; 4 — сиденье механика-водителя; 5 — розетка переносного светильника; 6 — рукоятка крышки смотрового люка механика-водителя; 7 — рукоятка крышки смотрового люка командира; 8 — рычаг ручного привода стеклоочистителя; 9 — сумка нагрудного переключателя шлемофона командира; 10 — выключатель стеклоочистителя; 11 — прибор ИМД-21 Б (измеритель мощности дозы гамма-излучения); 12 — аппарат № 1 переговорного устройства; 13 — амбразура для стрельбы из автомата; 14 — фонарь освещения рабочего места командира; 15 — сиденье командира; 16 — приемопередатчик радиостанции; 17 — сумка ЗИП изделия 9К34М (ПЗРК «Стрела-3»); 18 — щиток предохранителей; 19 и 32 — хомуты крепления автоматов; 20 и 31 — клипсы крепления автоматов; 21 — блок питания радиостанции; 22 — запасной ствол КП ВТ в чехле; 23 — сумка укладки сигнальных ракет; 24 — ЗИП башенной установки; 25 — машинка Ракова (для снаряжения лент пулемета ПКТ); 26 и 29 — одноместные сиденья мотострелков; 27 — сумка для шлемофонов; 28 — сумка для эксплуатационных документов и переносного светильника; 30 — укладка ЗИП электрооборудования; 33 — передний отопитель.

Кроме двух люков в крыше корпуса, для посадки и спешивания десанта используются двустворчатые двери в обоих бортах бронетранспортера. Одна створка двери откидывается вверх, а другая опускается вниз и образует подножку, благодаря чему в случае необходимости посадка и спешивание десанта могут производиться при движении машины.

Силовая установка БТР-80 состоит из одного дизельного 8-цилиндрового V-образного четырехтактного двигателя жидкостного охлаждения КамАЗ-7403 с турбокомпрессорным наддувом мощностью 260 л.с. при 2600 об/мин, рабочий объем 10 850 см³. Размещение одного двигателя вместо двух повлекло за собой и изменения в конструкции агрегатов трансмиссии. Она включает в себя сухое двухдисковое сцепление, пятискоростную коробку передач с синхронизаторами на 2-й, 3-й, 4-й и 5-й передачах, карданную передачу. Вместо двух раздаточных коробок установлена одна межосевая двухступенчатая раздаточная коробка с дифференциальной раздачей крутящего момента на два потока (на 1-й-3-й и на 2-й-4-й мосты) и принудительной блокировкой дифференциала. Блокировочные устройства обеспечивают включение понижающей передачи и блокировку межосевого дифференциала только при включенных передних мостах. Чтобы при перегрузке элементов трансмиссии (при заблокированном дифференциале) исключить поломки, в раздаточной коробке имеется фрикцион — муфта предельного момента. На раздаточной коробке смонтирована коробка отбора мощности на водометный движитель и лебедку.

После пожара на заводе двигателей КамАЗа в апреле 1993 года была разработана установка на бронетранспортер дизеля ЯМ3-238М2 мощностью 240 л.с., что почти не сказалось на подвижности машины.

Главные передачи ведущих мостов — с кулачковыми дифференциалами повышенного трения. Колесные редукторы — одноступенчатые, с косозубыми цилиндрическими шестернями. Колеса с разъемными ободами и с бескамерными пулестойкими пневматическими шинами КИ-80 или КИ-126 размером 13.00–18. Давление воздуха в шинах регулируется от 0,5 до 3 кг/см², подвеска рычажно-торсионная независимая, амортизаторы гидравлические, телескопические, двойного действия, по два у колес 1-й и 4-й осей и по одному у колес 2-й и 3-й осей, колеса 1-й и 2-й осей управляемые. Централизованная система регулирования давления воздуха в шинах позволяет водителю в зависимости от условий движения устанавливать соответствующее давление в шинах, чем обеспечивается низкое удельное давление на грунт и тем самым высокая проходимость по бездорожью, сравнимая с гусеничными машинами.

Кроме того, БТР-80 может продолжить движение при полном выходе из строя одного или даже двух колес. Машина не повреждается при наезде на противопехотную мину, но и при подрыве на противотанковой мине сохраняет подвижность, так как энергия взрыва повреждает, как правило, одно из восьми колес.

Движение по воде обеспечивается работой одноступенчатого водометного движителя с четырехлопастным рабочим колесом диаметром 425 мм. Выходное окно водомета при движении по суше закрывается броневой заслонкой. При движении по воде закрытие заслонки приводит к направлению воды в каналы заднего хода. Максимальная скорость на плаву не менее 9 км/ч. Запас хода на плаву при средних эксплуатационных режимах работы двигателя (1800–2200 об/мин) — 12 ч.

На машинах ранних выпусков устанавливалась радиостанция Р-123М и ТПУ Р-124, в дальнейшем замененные на Р-163-50У и Р-174.

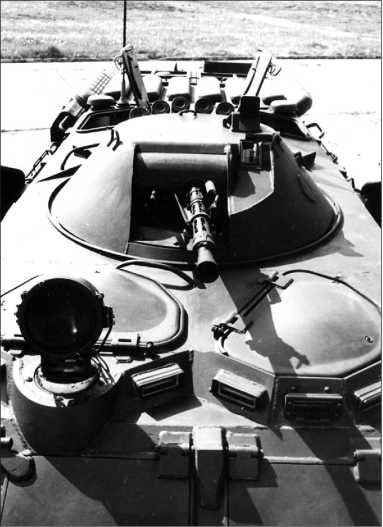

Вид спереди на башенную пулеметную установку БПУ-1. Справа от маск-установки пулеметов — амбразура прицела 1ПЗ-2 с откинутой вверх броневой крышкой. На переднем плане, перед люком командира, установлен прибор наблюдения ТКН-3 с осветителем ОУ-ЗГА2М.

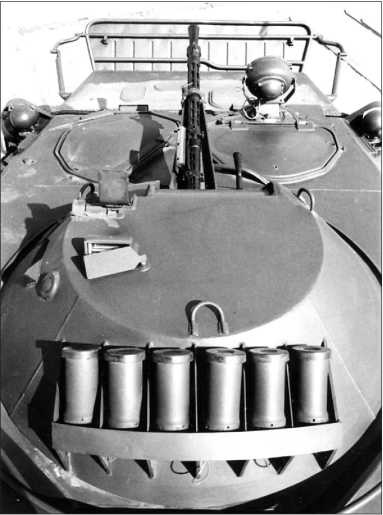

Вид сзади на башенную пулеметную установку БПУ-1. На крыше башни слева установлен прибор наблюдения ТНПТ-1, амбразура которого закрыта броневой заслонкой. На кормовой стенке башни размещен блок пусковых установок системы 902В «Туча».

В 1994 году был принят на вооружение бронетранспортер БТР-80А (ГАЗ-59029). Работы по созданию этой машины велись АО ГАЗ под руководством А. Масягина. Основное его отличие от БТР-80 — башенная пушечно-пулеметная установка, предназначенная для борьбы с наземными и низколетящими воздушными целями. В башенной установке размещены 30-мм автоматическая пушка 2А72 и спаренный пулемет ПКТ. Вертикальные углы наведения от -5° до +70°. Боекомплект 300 снарядов и 2000 патронов. Все вооружение размещено на лафете, вынесенном за пределы обитаемого отделения, что уменьшает его загазованность при стрельбе. На БТР-80А установлен дневной прицел 1ПЗ-9 и танковый ночной прицел ТПН-3-42 «Кристалл», позволяющий в ночных условиях поражать цели на дальности до 900 м. Боевая масса машины возросла до 14,5 т.

Одновременно с БТР-80А был разработан БТР-80С — вариант БТР-80А для внутренних войск. Вместо 30-мм пушки на нем установлен крупнокалиберный пулемет КПВТ. Правда, в связи с полным отсутствием фотографий этой боевой машины, трудно сказать, производится ли она серийно.

С 1990 года в войска поступает самоходное артиллерийское орудие (САО) 2С23 «Нона-СВК». В качестве базы при его создании использовано шасси БТР-80. 120-мм нарезное орудие 2А60 установлено в конической сварной башне, выполненной из алюминиевого сплава. Угол горизонтального наведения составляет 70° (по 35° на сторону). Вертикальное наведение возможно в пределах от -4° до +80°. Максимальная скорострельность 10 выстр./мин. Стрельба из САО может вестись только с места как с закрытых огневых позиций, так и прямой наводкой 120-мм выстрелами с осколочно-фугасными снарядами и 120-мм выстрелами с осколочно-фугасными, осветительными, дымовыми и зажигательными минами. Максимальная дальность стрельбы осколочно-фугасным снарядом ЗВОФ54 — 8700 м, осколочно-фугасной миной — 7100 м. Башня оборудована командирской башенкой, на крыше которой установлен пулемет ПКТ, предназначенный для самообороны. Пулемет соединен тягой с прибором ТКН-ЗА, что позволяет вести прицельную стрельбу, управляя огнем из башенки. Машина оборудована системой постановки дымовых завес 902В «Туча».
