Глазомерная съемка местности – самый простой способ составления плана. Она не требует сложных инструментов и абсолютно точных измерений расстояний. Для глазомерной съемки вам понадобится:

– планшет – это прямоугольный лист фанеры или плотного картона с закрепленными на нем компасом и листом бумаги. Компас крепится в верхнем левом или правом углу планшета таким образом, чтобы линия «север – юг», соединяющая на его шкале буквы С и Ю была бы параллельна краю планшета. На листе бумаги в верхнем левом углу нужно прочертить линию «север – юг» параллельно аналогичной линии на шкале компаса;

– тренога или какая-то другая опора для планшета;

– визирная линейка (линейка треугольной формы, которую удобно наводить на предметы);

– циркуль-измеритель;

– карандаш;

– ластик;

– несколько булавок.

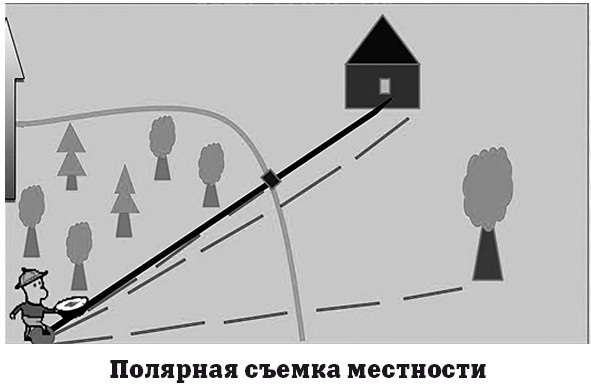

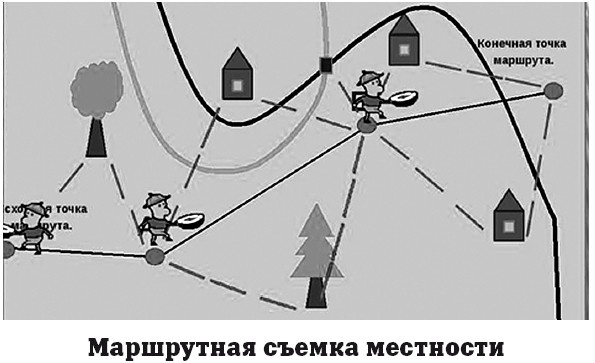

Глазомерную съемку местности можно проводить двумя способами. Полярная съемка проводится с одной точки, а маршрутная – с нескольких, при движении по определенному маршруту. По сути маршрутная съемка местности представляет собой несколько полярных съемок, а «маршрутный» план состоит из нескольких «полярных» планов.

До начала съемки нужно определиться с масштабом. Масштаб выбирается не произвольно, а со смыслом. Он должен соответствовать цели составления плана, то есть должен быть таким, чтобы на плане было показано все, что требуется. Отметьте в нижней правой части листа линейный масштаб в метрах. Для удобства работы расчертите тонкими карандашными линиями лист бумаги на одно-двухсантиметровые квадраты. Эта сетка поможет вам точнее наносить объекты на план. После того, как план будет составлен, сетка стирается.

Глазомерная полярная съемка местности начинается с выбора полюса (потому она и называется «полярной») – исходной точки съемки. Полюсом должно быть место, с которого хорошо просматривается весь участок.

Съемка начинается с ориентировки планшета по сторонам света. Планшет поворачивается таким образом, чтобы темная часть стрелки компаса, направленная на север, указывала на букву «С» на шкале. При этом лист бумаги будет обращен верхней стороной на север, а нижний – на юг.

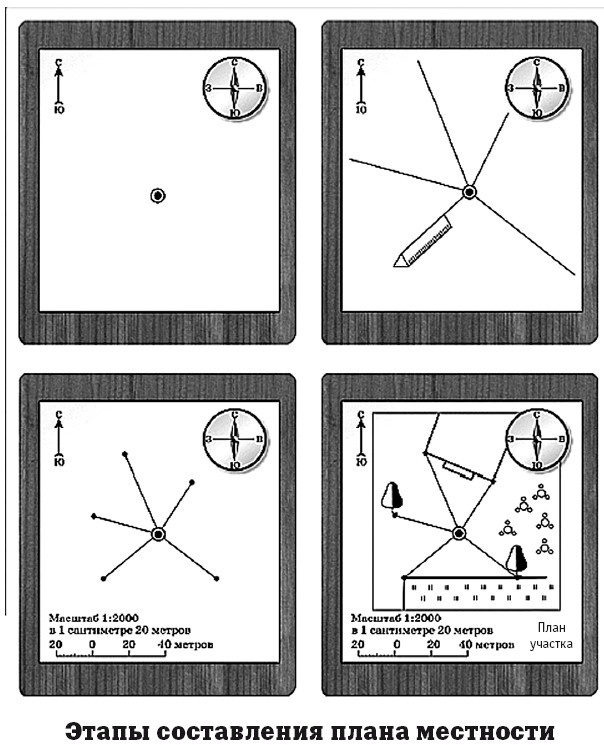

Прежде всего на план наносится исходная точка, с которой ведется съемка. Ее отмечают булавкой. Расположение исходной точки на плане должно соответствовать вашему положению на местности. Если вы находитесь примерно в центре нужного участка, то втыкайте булавку в центр листа. Если же вы находитесь возле южной границы участка, то булавка должна находиться в нижней части листа.

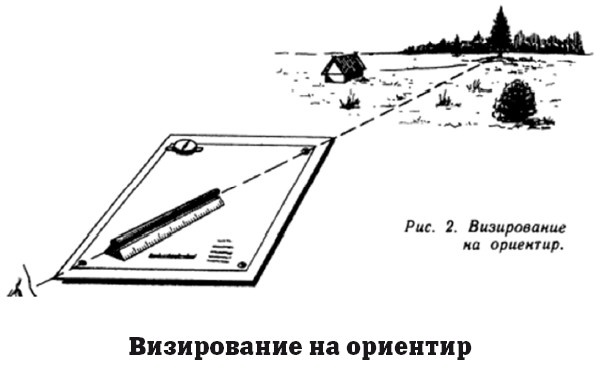

Затем на планшет кладется визирная линейка. Один конец ее должен касаться булавки, а другой поочередно направляется на те объекты, которые должны быть изображены на плане. Если линейка направлена на объект верно, то вы видите только ее треугольное основание, а сам объект находится в боковой прорези слева или справа, или же у вершины треугольника. По линейке карандашом на плане чертятся линии визирования на каждый предмет. Эти линии старайтесь наносить тонко, потому что впоследствии их нужно будет стереть.

После того, как прочерчены линии визирования ко всем объектам, нужно определить расстояние от исходной точки до каждого объекта. Проще всего сделать это при помощи шагов.

Обратите внимание! Определение длины собственного шага должно проводиться на участке с заранее известной длиной по среднему арифметическому из нескольких замеров! Отметьте 50- или 100-метровую дистанцию и пройдите ее несколько раз (как минимум – три раза), считая шаги. Затем рассчитайте средний результат и возьмите его за основу при составлении плана местности.

Измерив расстояние до объекта, обозначьте его на соответствующей визирной линии на плане с соблюдением масштаба. Обозначаются объекты, как вы уже знаете, условными знаками. После того, как все ориентиры будут нанесены, дополните план деталями местности – изобразите на нем кустарники, сады, реки и т. п.

Высоту проще всего измерять способом горизонтального визирования. В исходной точке, то есть – у подножия холма нужно поднять на вытянутой руке на уровень глаз планшет с лежащей на нем визирной линейкой. Держать планшет следует строго горизонтально. Визирная линейка направляется на какую‑либо заметную точку на холме (камень, куст). Поднявшись по склону до этой точки, нужно точно таким же образом выбрать следующий объект. Количество подъемов до вершины умножается на высоту роста измеряющего. Высота при таком способе определяется приблизительно, но зато способ прост и не требует специального оборудования и чьей-то помощи. Только о безопасности во время подъемов или спусков не забывайте.

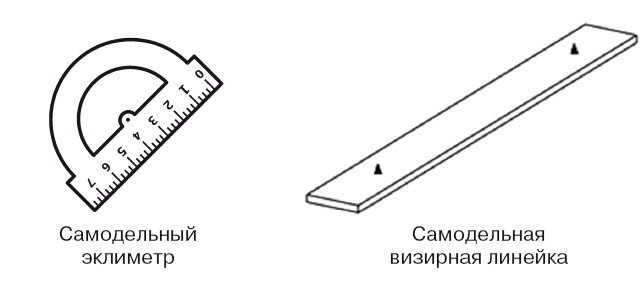

Для измерения крутизны склона нужен прибор, называемый эклиметром. Простейший эклиметр можно сделать из обычного металлического транспортира, крепкой нитки и грузика (например – тяжелой гайки).

Края основания транспортира отгибаются в одну сторону под прямым углом и на отогнутых частях проделываются небольшие отверстия, которые должны быть расположены строго симметрично по отношению друг к другу.

Оцифровка шкалы транспортира изменяется следующим образом: вместо 90° ставится 0°, а там, где стоит 0° и 180° ставится 90°. Промежуточные цифры тоже изменяются соответственно новым значениям.

Строго по центру основания транспортира проделывается еще одно отверстие, служащее для закрепления нити. К другому концу нити привязывается грузик. Конец с грузиком свободно свешивается.

Когда эклиметр наводится на нужный объект (вершину холма) так, чтобы он был виден через оба отверстия, нить с грузиком указывает вертикальный угол расположения объекта, то есть – крутизну склона.

Если у вас под рукой нет визирной линейки, то ее можно сделать и из обычной деревянной при помощи двух крупных канцелярских кнопок, шила и напильника.

Прочертите на задней стороне линейки линию строго по центру. На расстоянии 3–4 см от каждого края проделайте шилом отверстия и воткните в них кнопки так, чтобы их острые концы вышли наружу на лицевой стороне линейки. Затупите концы при помощи напильника, чтобы не поранить руки в процессе работы с линейкой.

Наводите линейку на предмет таким образом, чтобы совместить обе метки.
