Боеприпас состоит из корпуса (1), на поверхности которого имеются пазы (7), обеспечивающие вращение боеприпаса вокруг горизонтальной оси во время полета. Канал (9) расположен в корпусе (1; таким образом, что обеспечивает поступление воздуха внутрь барометрического боеприпаса. Корпус (1) и стакан (35) образуют камеру (101), в которую снаряжается диспергируемый материал. Этими материалами могут быть сухая или жидкая биологические рецептуры, отравляющие и радиоактивные вещества.

Две полусферы, составляющие корпус боеприпаса, удерживаются вместе замком, несмотря на действие пружины (87). Этот замок состоит из чеки (67), стопорных шариков (69) стопорной втулки (61), втулки чеки (59), шариков (57) и планок шарикового стопора (55). Замок удерживает стакан (35), соединенный с первой полусферой корпуса. В подготовленном к действию боеприпасе, т. е. при соединенных полусферах, пружина (87) сжата и удерживается в таком состоянии замком.

Узел сцепления может быть установлен на любую необходимую высоту путем создания соответствующего давления воздуха на параметрический спусковой механизм через канал (9). Под действием этого установочного давления буртик (выемка) (27) хвостовой втулки устанавливается на определенном расстоянии от буртика втулки сцепления (29) После этого давление снимается и узел сильфона можно считать установленным для срабатывания при определенном атмосферном давлении (но не более низком, поскольку под действием более низкого давления не произойдет сжатие сильфона, коль скоро пружина сильфона (45) через узел сцепления установлена на более высокое давление).

Поскольку установка производится при помощи давления воздуха, то можно одновременно устанавливать большое число боеприпасов на подрыв на заданной высоте.

Для этого их помещают в контейнер, создают в нем необходимое давление, а затем стравливают воздух. В качестве контейнера можно использовать кассету для таких бомб или боеголовку ракеты.

Устройство срабатывает следующим образом. Атмосферное давление сжимает сильфон (43), преодолевая действие пружины сильфона (45). Через канал (9) давление в стакане уравновешивается с атмосферным давлением. При сжатии сильфона (43) втулка (47) перемещается вправо. В результате перемещаются вправо крышка (51), которая соединена со втулкой, и пальцы (53), которые удерживают звездочку (73), и она может свободно поворачиваться. После сбрасывания барометрического боеприпаса пазы (7) вызывают его впащение вокруг оси. По мере снижения боеприпаса, давление воздуха через канал (9) на сильфон возрастает. В обычном положении звездочка под воздействием своей пружины (86) находится в зацепленном состоянии и связана с пальцами (53). Однако перед снижением до предусмотренной высоты центробежные плашки (77) под действием центробежных сил, возникающих вследствие вращения боеприпаса, поворачиваются на штифтах (81). Этот поворот плашек (77) вызывает поворот звездочки (73), так как штифты звездочки (75) входят в пазы плашек (77). Звездочка поворачивается и отходит от пальцев (53), и последние получают возможность перемещаться вправо при поджатии сильфона (43), не касаясь звездочки (73).

Когда боеприпас снижается до предусмотренной высоты, атмосферное давление сжимает сильфон (43), поджимая при этом пружину сильфона (45), в результате втулка (47) сильфона перемещается вправо вместе с крышкой (51) и пальцами (53). При движении пальцев вправо высвобождаются и отпадают стопорные планки (55), в результате чего высвобождаются стопорные шарики (57). Шарики освобождают внутреннюю стопорную втулку (61), которая перемещается вправо под воздействием пружины (63). Когда левый конец внутренней стопорной втулки (61) освобождает шарики (69), последние выпадают и высвобождают втулку (59). В результате втулка (59) может свободно перемещаться по чеке (67), которая соединена с пластиной (89). Теперь пружина (87) ничем не удерживается. Упираясь с одной стороны в тарелку (89), а с другой стороны в стакан (35), она разъединяет полусферы барометрического боеприпаса в стыке (93). поскольку тарелка прикреплена к пластине (91), которая соединена с левой полусферой, а стакан (35) — корпусу сцепления, который соединен с правой полусферой После разъединения полусфер освобождается и диспергируется материал, которым была снаряжена камера (101).

Заявленная патентом US3170398 конструкция субэлемента кассетного боеприпаса стала основой для развития семейства бомб малого калибра с автоматическим рассеиванием, срабатывающих на заданной высоте. К семейству относится биологическая бомба Е-120, представляющая собой устройство сферической формы диаметром 10 см. снаряжаемое 50— 100 г порошкообразного биологического материала и предназначенное для снаряжения кассетных бомб или реактивных снарядов (рис. 1.50).

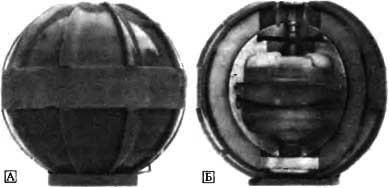

^{Рис. 1.50. Биологическая бомба Е-120. Разработана в США в начале 1970 гг., т. е. перед окончанием программы по созданию БО. А. Внешний вид бомбы. Ее форма такова, что при падении она раскручивается вокруг своей оси с нарастающей скоростью, как детская игрушка юла. Благодаря смещенному центру тяжести, она не кувыркается в полете, что позволяет агенту распыляться из верхней части бомбы. Б. Поперечный разрез бомбы. По R. Sidell et al. (1997)}

В 1960-х гг. специалисты Форт-Детрика разработали устройство «ротор Флеттнера» («Flettner rotor»), в котором сочетается принцип эжекции газа и принцип устройств Олсонана времен Второй мировой войны. Последние представляли собой небольшие трубки, содержащие жидкий химический агент и углекислый газ под высоким давлением. При срабатывании открывались отверстия на обоих концах трубок, освобождая жидкость и газ. Когда трубки падали на землю, они начинали вращаться под действием выходящих струй (рис. 1.51).

^{Рис. 1.51. Биологический боеприпас, созданный с использованием принципа движения ротора Флеттнера Представляет летающую по спирал и бомбу длиной 7 дюймов, снаряженную сухой или жидкой рецептурой биологического агента. Разрабатывался специально для кластеризации в кассетных бомбах. Возможности боеприпаса исследовались в 1960-х гг., но на вооружение армии США он не принимался. По R. Sidell et al. (1997)}

В роторе Флеттнера сухая рецептура биологического материала выбрасывается в атмосферу углекислым газом, находящимся в небольшом баллоне, в результате в процессе снижения устройства по спирали создается аэрозольное облако. Роторы Флеттнера были приспособлены для использования в кассетах Гладейе и Садейе. По-видимому, их можно было использовать и для снаряжения боевых частей реактивных снарядов, которые в данном случае могли срабатывать по типу кассеты Гладейе, т. е. последовательно через установленные интервалы освобождать блоки трубок («роторов Флеттнера»), каждый из которых разрывался бы на заданной высоте (The Problem…, 1970).
