Вопрос об установке на двух черноморских крейсерах рефрижераторных машин и холодильных камер возник по инициативе строителя крейсера „Кагул”. Поддержал его и командир Николаевского порта контрадмирал О. А. Энквист. В специально подготовленном и довольно убедительном докладе, подписанном вице-адмиралом А. X. Кригером, подчеркивалось, что для кораблей Черного моря, где климат жаркий, рефрижераторные машины представляются „очень полезными, а для предупреждения скорой порчи провизии — необходимыми”. В составленном Н. И. Янковским техническом задании и чертежах расположения холодильной камеры предпочтение отдавалось рефрижераторным машинам системы Линде или Холла с питанием от электрической сети.

Работа эта оказалась, однако, напрасной, как и все обсуждения вопроса с моряками. Дело в том, что, несмотря на очевидные достоинства применения холодильных установок, изготовлявших лед „значительно проще и дешевле, чем это было раньше”, и гарантировавших надежность получения льда в военное время для лечения раненых, управляющий морским министерством несколько лет назад высказался по этому вопросу отрицательно — не согласился на установку рефрижераторов на броненосце „Ростислав”. Так произошло и на этот раз: на крейсерах, не предназначавшихся для заграничного плавания, рефрижераторы были признаны излишними. На случай же лечения раненых в военное время — считал главный медицинский инспектор флота, — будет достаточно установить небольшие ледоделательные машинки. По две такие машинки на крейсер и заказали петербургской фирме „Гранмейер и Траутшильд”.

Оборудование погребов боеприпасов и система их подачи. Трудная на всяком корабле задача целесообразного рассредоточения, надежной защиты и достаточно быстрой подачи к орудиям боеприпасов особенно осложнялась на быстроходных кораблях: котлы, машины и запас угля занимали очень много места, все наиболее защищенные помещения в центральной части корабля приходилось отводить под энергетическую установку.

С трудом определившееся на „Богатыре” расположение погребов Было изменено на „Олеге” по указанию МТК. Так, из-за тесноты носовые динамомашины передвигали из одного помещения в другое, слишком близкое соседство динамомашин с погребами потребовало принятия особых мер по их теплоизоляции и т. д. Различные предложения, указания и рекомендации МТК не раз заставляли строителя „Очакова” менять разрабатывавшиеся им чертежи разветвленной системы хранения и подачи боеприпасов. Практически заново проектировались и все 12 менявших бронирование или заново получавших его элеваторов. Было изменено вызвавшее на „Богатыре” ряд серьезных замечаний МТК расположение оказавшихся слишком тесными подбашенных отделений и окружающих их погребов.

Н. И. Янковский еще 30 декабря 1902 г. просил главного корабельного инженера дать заказ на „беседки, электрические лебедки, противовесы и рамы” систем подачи и запросить у поставщиков их чертежи. Через полгода пришлось напомнить об этой просьбе. Только тогда из ГУКиС поступили копии соображений МТК о системе элеваторной подачи на „Очакове” и „Кагуле” и предлагаемые, видимо, в качестве прототипа технические условия на поставку элементов этой системы для крейсера „Алмаз” и электролебедок образца 1901 г. для элеваторов броненосца „Слава”.

В конце августа 1903 г. строитель представил на утверждение разработанные им чертежи: расположения беседок и рельсовых путей для хранения в погребах „Очакова” 152-мм и 75-мм патронов; расположения рельсов для подачи патронов от элеваторов к орудиям на верхней палубе, полубаке и полуюте; рельсовых путей для погрузки 152-мм снарядов в подбашенные погреба на жилой палубе и рельсов для погрузки (через минные порты) мин Уайтхеда к подводным аппаратам. Все чертежи были выполнены в соответствии с замечаниями МТК по „Богатырю”, а чертеж путей для зарядки подводных минных аппаратов был типовым, утвержденным МТК.


Крейсер «Очаков»

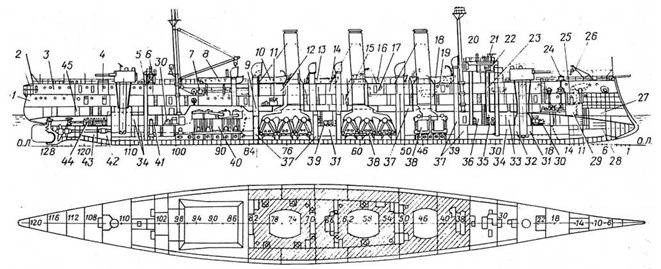

Общее расположение крейсера „Очаков” („Кагул”): продольный разрез и план броневой палубы (заштрихован район угольных ям)

1 — офицерская кают-компания; 2 — балкон; 3 — помещение адмирала; 4 — шахта светлого люка; 5 — шахта элеватора подачи 152-мм боеприпасов; 6 — главный компас; 7 — электрическая лебедка грузовой стрелы; 8 — паровой катер длиной 10,4 м; 9 — вентиляционная шахта; 10 — шестивесельный вельбот; 11 — пародинамомашина; 12 — офицерский камбуз; 13 — шестивесельный ял; 14 — радиорубка; 15 — труба для погрузки угля в угольную яму; 16 — моторный катер; 17 — камбуз адмирала; 18 — двенадцативесельный рабочий катер; 19 — камбуз команды; 20 — штурманская рубка; 21 — дальномер; 22 — боевая рубка; 23 — броневая труба из'боевой рубки в центральный пост; 24 — шпили и их приводная брашпильная машина: 25 — канцелярия; 26 — кран-крамбол; 27 — шкиперские запасы; 28 — мокрая провизия; 29 — цепной ящик; 30 — пародинамомашина под броневой палубой и выгородка под ней; 31 — погреб 152-мм боеприпасов; 32 — подбашенное отделение; 33 — погреб мелких патронов; 34 — погреб 75-мм патронов; 35 — центральный пост; 36 — боевой перевязочный пункт; 37 — угольная яма; 38 — котельное отделение; 39 — помещение подводного минного (торпедного) аппарата; 40 — машинное отделение: — 41 — выгородка электродвигателя водоотливного насоса; 42 — циотерна бензина; 43 — цистерна пресной воды; 44 — румпельное отделение; 45 — арсенал.


Всего для 17 погребов и 12 элеваторов крейсера требовалось изготовить 20 подъемных противовесных рам 8 типоразмеров, 629 беседок трех типоразмеров для снарядов и патронов, 106 поворотных кругов с креплениями, 22 откидных (качающихся) съемных рельса для перевода беседок в элеваторы при погрузке боеприпасов в погреба и т. д. Из-за отсутствия еще разрабатывавшихся чертежей проводки тросов в элеваторах пришлось просить МТК прислать заказываемые для них тросы (около 1300 пог. м) в бухтах. В ноябре 1903 г. пришлось еще раз просить МТК об ускорении утверждения разработанных строителем чертежей деталей рам, противовесов, беседок и механических стопоров. Даже в этих, казалось бы, давно подлежащих стандартизации деталях строители были вынуждены заниматься самостоятельным, отнимавшим время конструированием! (Янковскому, к тому же, приходилось не раз выручать Гайдамовича, отправляя ему копии своих чертежей.)

Не сразу разобрались строители и в сильно осложнившем работу распоряжении ГУКиС о разделении заказа на 12 лебедок с их станциями управления для элеваторов между двумя петербургскими предприятиями — заводом Парвиайнена и „Обществом электромеханических сооружений”.

В соответствии с утвержденными МТК чертежами общего расположения погребов главному артиллеристу порта поручили подготовить рабочие чертежи на размещение в них 724 патронов калибром 152 мм и 69 ящиков патронов калибром 47 мм. Но порт, приступавший к вооружению крейсеров Добровольного флота, и без того был „в прорыве”. Пришлось соответствующие чертежи просить у строителя „Олега”.

Средства навигации, наблюдения, связи. Магнитные компасы — главнейшие и определяющие (вместе с секстанами и хронометрами) средства кораблевождения того времени — поступали на корабли из Главного гидрографического управления. Благодаря деятельности плеяды талантливых, преданных своему делу специалистов, таких, как И. П. Деколонг, К. Н. и Н. Н. Оглоблинские, штурманское дело всегда высоко стояло в русском флоте, компасы отечественного производства ни в чем не уступали иностранным.
