Таким образом, отечественный проект создавался не только на основе собственного опыта строительства кораблей данного класса, но и с учетом опыта зарубежных стран “и в результате был разработан проект крупного корабля ударного действия, в котором прежние требования достаточной мореходности, автономности плавания (под парусами) и малой осадки соединялись с новыми задачами повышения маневренности огня, использования таранной тактики с одновременной защитой от огня из ружей и скорострельных пушек”{18} .

28 мая 1883 года с заводом Крейтона в Або был заключен договор на постройку канонерской лодки, впоследствии получившей название “Бобр”. Корпус должен был строиться в соответствии с чертежами и спецификацией, утвержденной в МТК 2 апреля 1883 года. Машины с котлами должен был разработать завод Крейтона. Согласно контракту, судно должно было быть построено “самым тщательным образом, из самых лучших и исключительно русских, финляндских или шведских материалов”.

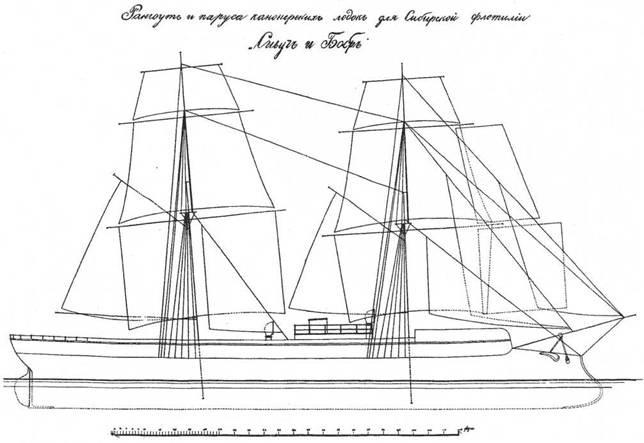

Канонерские лодки “Сивуч” и “Бобр”. 1885 г. (Схема расположения рангоута и парусного вооружения)

Завод должен был “окончательно отделать корпус лодки со всеми устройствами, необходимым и для полного ее вооружения и для службы в море с паровым механизмом и котлами к нему, кроме рангоута, такелажа, ценпых штуртросов, парусов, якорей с цепными канатами, камбузов, водоопреснительных аппаратов, медных погонов под станки орудий, фонарей и вообще осветительных принадлежностей, посуды, непоименованной в спецификации, компасов, навигационных устройств и всех таких предметов, которыми суда снабжаются на компанию”{19} . Стоимость постройки была определена в 580125 рублей, из них корпус – 420375, машины с котлами – 159750 рублей. Завод должен быть сдать лодку заказчику не позднее 31 мая 1885 года.

Образцы всех сортов стали, идущих на постройку лодки, должны были быть сначала испытаны в мастерских Кронштадтского порта и только после утверждения их соответствия требованиям МТК разрешалось использовать их при постройке корабля. В контракте особо оговаривалось, что вес корпуса и машины не должны превышать проектный, допускалось уменьшение его до 4%, но отнюдь не увеличение. Наблюдающим за постройкой лодки на завод Крейтона в Або назначили корабельного инженера штабс-капитана И.Е. Федорова.

5 сентября в Стокгольме заключили договор на постройку другой однотипной лодки, позднее получившей наименование “Сивуч”. Строил “Сивуч” Бергундский механический завод. Стоимость постройки была определена в 715000 шведских крон, из них корпус – 480000, машины с котлами – 235000 крон{20} .

Сдать лодку в казну шведы должны были к 1 августа 1884 года, т.е. на постройку отводилось меньше года, что для корабля таких размеров являлось очень малым сроком. Причем еще до официального заключения контракта – 25 августа директор Бергундского завода обратился к председателю МТК с просьбой “представить инженеру, наблюдающему за постройкой, право допускать замену назначенных по спецификации на постройку корпуса лодки размерений стали, не выделываемых в Швеции, близко подходящими размерами одинаковой прочности”{21} . Эго право было получено, при условии, чтобы обо всех изменениях немедленно докладывать в Кораблестроительное отделение МТК.

Наблюдателем за постройкой канонерской лодки в Швеции был назначен подпоручик Берг, знающий шведский язык. Выбор шведского предприятия, видимо, обусловливалось стремлением министерства не только воспользоваться достижениями зарубежной техники, но и сократить сроки ввода судна в строй (шведы обещали построить лодку значительно быстрее).

Согласно спецификации, лодка “Бобр” имела следующие характеристики (“Сивуч”, как уже было отмечено выше, был с ней однотипен): длину по грузовой ватерлинии – 187 футов 6 дюймов, ширину без обшивки – 35 футов, осадку – 9 футов 6 дюймов, водоизмещение – 950 тонн.

Две горизонтальные паровые машины общей мощностью 1 000 л.сил должны были обеспечить кораблю ход в 11 узлов. Пар для них вырабатывали шесть паровых котлов, их дымоходы выводились в одну трубу телескопического типа (чтобы не мешать парусам). Запас топлива для котлов – 162 тонны. Вооружение лодки состояло из 1 9-дюймового орудия в носовой части в закрытом небронированном помещении, 1 6-дюймового орудия в кормовой части и 6 9-фунтовых (калибр 107 мм) пушки по бортам. Боезапас – 125 снарядов на 6 и 9-дюймовки, 150 – на 9-фунтовые.

В процессе службы вооружение лодок усилили несколькими 37-47 м/м скорострельными орудиями.

Экипаж – 9 офицеров и 130 матросов.

Лодка имела два руля – носовой и кормовой.

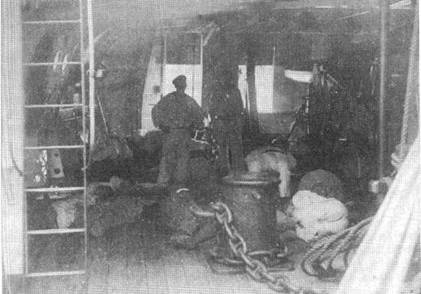

В каземате 229-мм орудия на канонерской лодке “Сивуч”

Форштевень был из кованой железной полосы 7 на 3 дюйма, ахтерштевень – также из кованой железной полосы 7 на 2 дюйма. Они крепились к обшивке двумя рядами заклепок. Плоский (горизонтальный) киль состоял из стальных листов толщиною 15/32 дюйма, в носовой части судна он был склепан с входящим в него форштевнем. Вертикальный киль изготовлялся из стальных листов 1 8 дюймов шириной, толщиной 9/32 дюйма. Вертикальный киль, идя во всю длину судна, оканчивался у поперечной переборки позади носового руля{22} .

Корпус лодки делился водонепроницаемыми приборами на 8 отделений, что должно было обеспечить кораблю высокую живучесть. Поперечные переборки имели толщину 3/16 дюйма. Толщина стальной обшивки корпуса была различной: плоский киль, пояса на скуле, к которым крепились наружные боковые кили, ширстрек (верхний пояс обшивки) 15/32, смежные с ними – 7/16, остальные листы обшивки – 3/8 дюйма. Обшивка корпуса была положена край на край, пазы склепаны одним, а стыки двойным рядом заклепок{23} .

Фальшборт (также стальной) имел толщину 3/16 дюйма. Продольный набор корпуса состоял из 6 стрингеров: 2 днищевых, 2 нижней палубы и 2 верхней палубы. Днищевые стрингеры состояли из длинных стальных листов толщиной 1/4 дюйма. К наружной обшивке стрингеры крепились непрерывными полосами угловой стали, положенными с одной стороны.

Стрингеры нижней палубы были сделаны из стальных листов толщиною 11/16 дюйма (ширина листа 24 дюйма) и соединялись с обшивкою корпуса кусками угловой стали 2 на 2 и 1/2 дюйма, положенными между шпангоутами.

Стрингеры верхней палубы были шириною 26 дюймов и толщиною 15/32 дюйма. Они были скреплены с ширстреком полосами угловой стали 3x2,5 дюйма. Поперечный набор корпуса состоял из шпангоутов, сделанных из угловой стали 3,5 на 3, и толщиною 3/6 дюйма. Обратные шпангоуты были из угловой стали 3 на 2,5 дюйма толщиною 11/32 дюйма. Расстояние между шпангоутами было 2 фута, а в районе машинного отделения и под носовым орудием – 1 фут 6 дюймов{24} .
