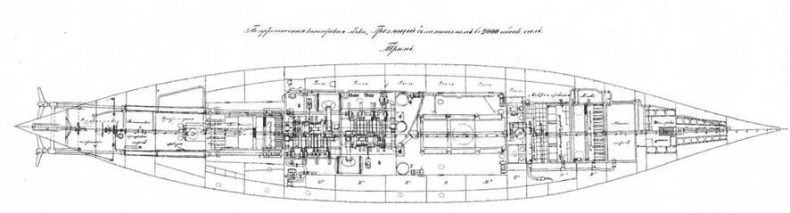

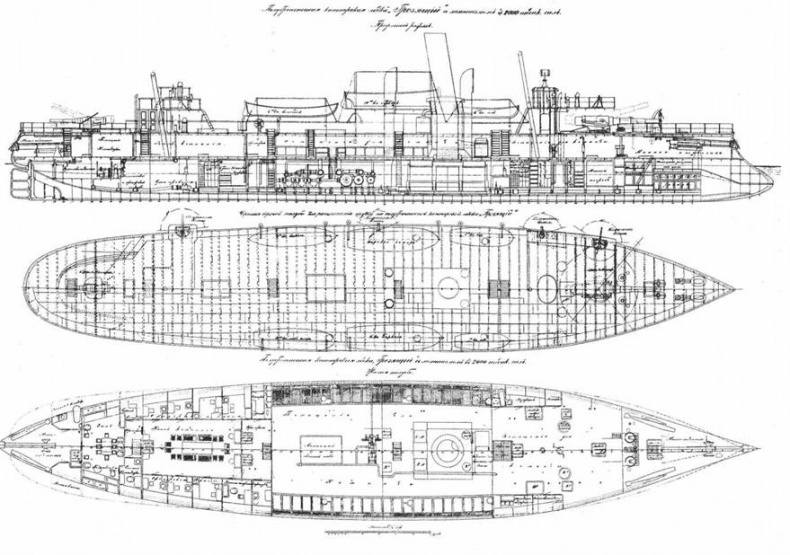

Канонерская лодка “Грозящий”. 1888 г.

(Продольный разрез, планы верхней палуба/, жилой палубы и трюма)


Настилка второго дна состояла из стальных листов толщиною 1/2 дюйма, все ее пазы и стыки были тщательно прочеканены.

Трюм и борта между палубами закрывались разборными деревянными щитами из сосновых досок толщиною 2 дюйма в трюме и 1,5 дюйма выше него.

По бортам позади лодки с внутренней стороны были устроены коффердамы, наполненные целлюлозой. Новая часть таранного отделения была дополнительно усилена вертикальными и горизонтальными креплениями. В носовой и кормовой части были установлены неподвижные торпедные аппараты. На 1/3 длины судна шли наружные боковые кили из стальных листов толщиною 3/I6 дюйма, склепанных между собою двумя рядами заклепок и крепящихся к наружной обшивке длинными полосами угловой стали толщиною 5/16 дюйма. Внутреннее пространство боковых килей было наполнено специальным составом из смолы и пробки или целлюлозы.

Лодка имела два штурвала – один ручной, стоял на верхней палубе под мостиком, другой паровой, находился в кормовой части под броневою палубой.

Якорей было два становых по 100 пудов весом каждый и один запасной того же веса. Якорные цепи две, по 120 сажен длиной каждая и толщиною в 1 и 5/8 дюйма и одна такая же запасная.

Лодка имела две деревянные мачты.

На носовой надстройке помещалась бронированная рубка. Крыша ее состояла из 1-дюймовых стальных листов, а стенки из 2-х слоев – внутренний имел толщину 7/16 дюйма, а внешний – 9/16 дюйма (т.е. общая толщина также 1 дюйм). Под кормовым мостиком находилась штурманская рубка.

Корабль имел два опреснителя системы Зотова.

Все отделения судна оборудовались системой вентиляции. Каюты и помещения для команды имели паровое отопление.

Корабль имел мощную водоотливную систему – помимо помп при паровых механизмах были установлены две центробежные помпы и пожарная помпа, помпы Даунтона.

Вся сталь и железо корпуса после окончания работ покрывались в три слоя суричной краской. Надводная часть борта снаружи, кроме того, отшпаклевывалась и красилась в 2 слоя черной краской. Внутренняя деревянная отделка красилась три раза масляной краской.

Все части корпуса делались из мягкой сименс- мартеновской стали. Все заклепки также изготовлялись из мягкой стали. Все сорта стали и железа по спецификации должны были быть изготовлены из русских материалов и на русских заводах, но на практике при постройке “Отважного” и “Гремящего” от этог о правила пришлось отступить. Допускалось уменьшение всех используемых сортов стали на 4%, но отнюдь не увеличение его. Все водонепроницаемые переборки испытывались наливанием воды{5} .

Вооружение лодки состояло из 1 9-дюймового орудия в носовой части и 1 6-дюймового в корме. Причем 9- и 6-дюймовки имели длину ствола в 35 калибров (на “Бобре” и “Сивуче” 9-дюймовка имела длину ствола в 30 калибров, а 6-дюймовка – 28 калибров). Эти орудия имели большую дальность стрельбы, а их снаряды были способны пробить гораздо более толстую броню.

Строительство “Отважного” и “Гремящего” по времени совпало с внедрением на кораблях русского флота новых весьма совершенных 6-дюймовых пушек длиной 35 калибров, скрепленных проволокой (стальная лента 6,6x1,3 мм, навивавшаяся в холодном состоянии) по английской системе Лонгриджа; это позволяло на 20% сократить их массу и снизить стоимость изготовления стволов по сравнению с системой скрепления кольцами и цилиндрами{6} .

Кроме того, на вооружении лодки было 4 47 мм одноствольных и 4 37 мм револьверных пушек Гочкиса. Боезапас – 50 снарядов к 9-дюймовому орудию, 75 – к 6-дюймовому и по 1000 снарядов для 47 и 37 орудий. К двум торпедным аппаратам было 4 торпеды.

Позднее, по опыту плаваний головной лодки серии “Грозящий”, решено было однотипные с ним канонерки приспособить для постановки мин заграждения.

Технический комитет по минному делу докладывал 10 декабря 1890 г. управляющему Морским министерством вице-адмиралу Н.М. Чихачеву (И.А. Шестаков умер в 1888 г. – сказалась многолетняя работа на износ): “Комитет полагает, что несмотря на перегрузку лодки “Грозящий”, было бы желательно иметь на ней приспособление для постановки сфероконических мин, так как пока в Балтийском флоте нет специальных минных заградителей, то на долю лодок типа “Грозящий” и подобных небольших судов, скорее всего придется устраивать заграждения в бухтах побережья или набрасывать минные банки, тем более что 3 таких лодки легко и скоро могут поставить заграждения из 60-ти мин.

Что же касается перегрузки лодки в 10 дюйм против чертежа, то в этой перегрузке мины и якоря, весящие в общей сложности 10 тонн, входят весьма незначительным процентом и, сняв их, лодка, во всяком случае, подымется не более как на 1 /2 дюйма, кроме того, после первого же перехода эта перегрузка исчезнет от сжигания угля.


Канонерские лодки первой эскадры флота Тихого океана в русско-японской войне, 1904–1905

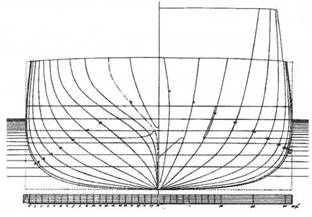

Канонерская лодка “Грозящий”. 1888 г. (Теоретический чертеж корпуса)


На основании вышеизложенного Комитет просит разрешения Вашего Превосходительства установить на лодке “Грозящий” стрелы для постановки сфероконических мин”{7} . На это Н.М. Чихачев наложил резолюцию: “Согласен. 12 декабря 1890 г.”.

Наличие, помимо мощного артиллерийского вооружения, торпедных аппаратов, мин заграждения в совокупности с броневой защитой и неплохой скоростью хода делало канлодки типа “Грозящий” многоцелевыми кораблями, способными решать достаточно широкий круг задач.

При постройке “Гремящего” и “Отважного” максимально пытались учесть недостатки, выявленные в результате испытаний головного корабля серии “Грозящий”: “Чертежи новых двух лодок подверглись пересмотру в январе 1891 года. Пришлось перепроектировать основание боевой рубки, слегка приподнять ее крышу, увеличив обзор; многие изменения касались жилых помещений, расположения вентиляционных труб и т.д.”{8}

Однако наиболее серьезные изменения потребовалось произвести в связи с переходом на вертикальный тип паровых машин. Их установка потребовала изменения направления гребных валов и фундамента под машины. Лодки в это время уже находились на стапелях и такое решение неизбежно вело к существенным переделкам и, соответственно, удлинению сроков постройки и удорожанию кораблей.
