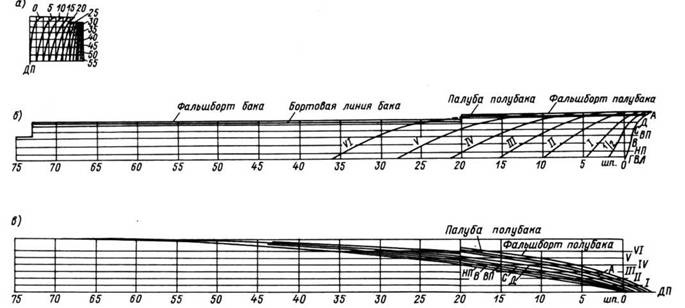

Теоретический чертеж полубака и бака крейсера «Красный Кавказ»: а – корпус; б – бок; в – полуширота

Конструкторское бюро Никгосзаводов им. А. Марти приступило к разработке нового варианта перевооружения крейсера. Ему был присвоен шифр «проект судна № 815». Одновременно в конструкторском бюро ЛМЗ, возглавляемом Р. Н. Вульфом, началось проектирование корабельного варианта 180-мм одноорудийной башни, которая получила шифр МК-1-180. После эскизной проработки оказалось, что масса одной башни будет не менее 120 т при диаметре вращающейся части 6 м. Перегрузка крейсера при размещении пяти башен достигала 380 т с учетом съема всех пятнадцати 130-мм орудий (220 т). Кроме того, ширина крейсера не позволяла разместить башни побортно. Поэтому в процессе проектирования окончательно был принят четырехбашенный вариант крейсера, детальная разработка которого началась в начале 1927 г.

Установка башенной артиллерии потребовала высвободить место для размещения четырех подбашенных отделений и соответствующего количества артиллерийских погребов, которые раньше были разбросаны по всему кораблю. На крейсере была принята ступенчато-линейная схема расположения башен, которая стала к тому времени классической и широко применялась на линкорах, тяжелых и легких крейсерах зарубежных флотов. Башни образовывали две группы – носовую и кормовую, располагавшиеся в диаметральной плоскости, причем вторая и третья башня имели более высокие барбеты, обеспечивавшие возможность стрельбы над концевыми башнями.

Для размещения носовой группы башен потребовалось сместить в корму комплекс «боевая рубка – центральный пост – мостик – носовая мачта», ликвидировав четыре котла и носовую трубу. В корме необходимо было высвободить такое же по объему помещение, следовавшее непосредственно за турбинными отделениями. Это потребовало ликвидации части кормовой надстройки, переноса кормовых турбогенераторов, провизионных погребов и др. Одновременно грот-мачта сдвигалась в корму, чтобы освободить место для размещения двух гидросамолетов и катапульты.

В связи с ликвидацией четырех котлов носовой груп-пы, естественно, по-нижалась общая паропроизводительность котельной установки, необходимая для нор-мальной работы тур-бин. Положение усугублялось неизбежной перегрузкой корабля в результате модерни-зации. Чтобы сохра-нить проектную скорость, требовалось повысить мощность турбин за счет их форсировки, но это, в свою очередь, влекло за собой повышенный расход пара. Выход из создавшегося положения мог быть найден только при отказе от комбинированных котлов и переводе их со смешанного на полностью нефтяное отопление. Необходимо было допустить более напряженную работу котельной установки на полном ходу по сравнению с Техническими условиями, которые не рекомендовали сжигать более 4,5 кг нефти в час на 1 м2 нагревательной поверхности котлов. Перевод котельной установки на нефтяное отопление позволил ликвидировать угольные хранилища и за счет этого увеличить объем нефтяных цистерн. Увеличению запаса нефти способствовала также ликвидация успокоительных цистерн Фрама.

95-й шп., вид в корму

I – командные помещения; 2 – площадка; 3 – коридор; 4 – броневой пояс; 5 – теплый ящик; 6 – фундамент под турбины; 7 – турбина; 8 – помещение для хранения дизельного топлива; 9 – кормовое турбинное отделение

Поперечное сечение крейсера «Красный Кавказ» по 56-му шп., вид в корму

I – шлюпка; 2 – дымовая труба; 3 – дымоход; 4 – коридор; 5 – помещение турбовентиляторов; 6 – каюты старшинского состава; 7-командное помещение; 8 – броневой пояс; 9 водяной коллектор; 10 – нефтяные цистерны; II – котельное отделение;12 – внутреннее пространство котла; 13 – паровой коллектор; 14 – котельные трубки; 15 – нижняя палуба; 16 – верхняя палуба; 17 – помещение стар шинского состава; 18 – палуба полубака; 19 – шлюпбалка

по 30-31-му шп., вид в нос

I – коечные сетки; 2 н 3 – нижнее н верхнее рабочие отделения башни; 4 – боевое отделение башни; 5 – горизонтальные опорные шары; 6 – барбет башни; 7 – палуба полубака; в – верхняя палуба; 9 – командное помещение; 10 – платформа;

II – .броневой пояс; 12 – малярная кладовая; 13 – помещение артиллерийского арсенала; 14 – помещения для хранения нефти; 15 – снарядный погреб; 16 – поданная труба; 17 – зарядный погреб; 18 – электроремонтная кладовая; 19 – коридор; 20 – вертикальные катки

Проект модернизации предусматривал, кроме того, установку новых треногих мачт, катапульты, кран- балки для подъема гидросамолетов, мин-балок параванного устройства, командно-дальномерных постов и надводных трехтрубных торпедных аппаратов.

Для улучшения мореходных качеств корабля частично был пересмотрен теоретический чертеж. При этом была изменена форма носового образования и устроен небольшой полубак. Теоретический чертеж полубака был исполнен на основании решения технического управления ВМС РККА от 25 мая 1929 г. и протокола совещания сотрудников Опытового судостроительного бассейна от 22 мая 1929 г. [345] Предполагалось, что полубак, новая форма носового образования и некоторый развал борта в носовой части уменьшат заливаемость палубы бака при сильном волнении.

В модернизации крейсера активное участие приняли инженеры конструкторского бюро Никгосзаводов им. А. Марти Б. Я. Виноградов (полубак до первой башни), И. А. Леваков (мостик, район носовых башен), А. К. Емельянов (фок-мачта), Н. И. Яковлев (район катапульты и кормовых башен) и др. Общее наблюдение за модернизацией крейсера со стороны заказчика осуществлял старший приемщик Комиссии наблюдения по кораблестроительной части В. И. Першин [346].

В результате модернизации полное водоизмещение крейсера увеличилось с 7600 до 9030 т, а главные размерения стали: длина 169,5, ширина 15,7 и осадка 6,6 м.

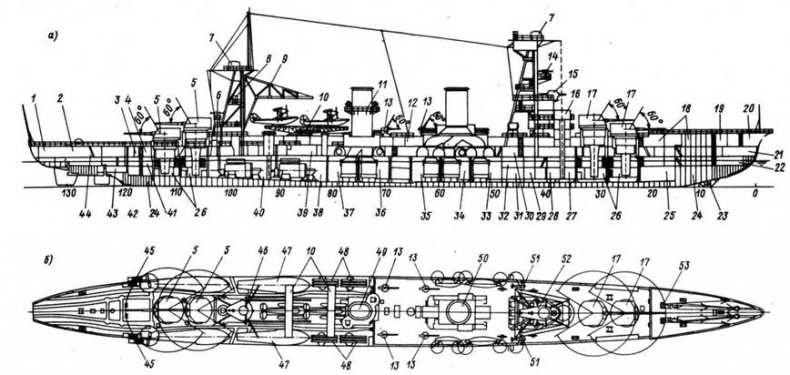

Продольный разрез (а) и вид сверху на верхнюю палубу (б) крейсера «Красный Кавказ».

/ – салон начальника Морских сил и газоубежище; 2-коридор; 3- парикмахер ская; 4- буфет старшего комсостава; 5 – кормовые 180-мм башни: 6 – зенитный однометровый дальномер; 7 – артиллерийский пост; 8 – прожектор; 9 – кран для подъ ема гидросамолетов и катеров; 10 – катапульта с двумя гидросамолетами; II – площадка на кормовой трубе с двумя прожекторами; 12 – радиорубка; 13 – зеннтныеорудия Лендера; 14 – трехметровый дальномер; 15 – шестиметровый дальномер; 16 боевая рубка; 17 носовые 180-мм башни; 18-командное помещение; 19 – плот ничная и малярная; 20 – тентовая; 21 – помещение первосрочных вещей; 22 – тросовое помещение; 23 устройство для крепления паравана; 24 – цистерны пресной воды: 25 – кладовая мокрой провизии; 26-подбашенные отделения; 27 – центральный артпост; 28 помещение гирокомпаса; 29 – минный погреб; 30 – погреб бое припасов мелкокалиберной артиллерии; 31 – помещение холодильных машин; 32 – помещение турбодинамо; 33 котельное отделение № 1; 34 – котельное отделение № 2; 35 – котельное отделение № 3; 36 – котельное отделение N° А: 37 – котельное отделение № 5, 38 носовое турбинное отделение; 39 – помещение турбовентиляторов; 40 – кормовое турбинное отделение; 41 – помещение дизель-динамо; 42 – румпельное отделение; 43 и 44 – помещения рулевого устройства малого и большого руля; 45 – трап; 46 – грот-мачта; 47 – катер: 48 – трехтрубные торпедные аппараты; 49 кормовая труба; 50 – носовая труба; 51 – параван и параван-балка; 52 – фок-мачта; 53 – шпилевое устройство
