Эскизное проектирование малых крейсеров продолжалось в течение лета 1912 г. в обычном порядке. Заводы высылали разработанные ими проекты в Морское министерство, МГШ и ГУК составляли отзывы на них и отсылали обратно, разработчики вносили в проекты исправления и снова возвращали их в Морское министерство. Поскольку конкретно водоизмещение в технических условиях не указывалось, все проекты имели разное водоизмещение: Путиловский завод – 4000 т, Невский – 3800 т, Ревельский- 3500 т, «Вулкан» – 4600 т, «Ф. Шихау» – 4000 т [292] Однако по мере более углубленной проработки проекта и устранения замечаний МГШ и ГУК оно, как всегда, постепенно увеличивалось, а скорость корабля, естественно, уменьшалась. В процессе рассмотрения было признано, что проекты Невского и Путиловского заводов мало различаются, особенно по расположению артиллерии, главным размерениям и бронированию [293] Наименьшей глубиной проработки отличался проект Ревельского судостроительного завода, который к тому же предусматривал размещение только шести 130-мм орудий, а не восьми, как это было предписано Техническими условиями. В пояснительной записке и чертежах не были показаны также четыре противоаэропланные пушки. В результате рассмотрения артиллерийский отдел ГУК, например, сделал такой вывод по этому проекту: «Ввиду большого количества недостатков, а также краткости пояснительной записки, не дающей возможности составить полное суждение о проекте, отдел считает проект неудовлетворительным» [294] Проекты немецких фирм «Вулкан» и «Ф. Шихау» имели много общего и, по существу, повторяли проекты малых турбинных крейсеров, которые строились для германского флота. Естественно, сломать привязанность к сложившимся стереотипам было трудно, а для создания оригинального проекта к тому же нужно было отвлекать конструкторские силы от собственных разработок.

В общем наиболее полно отвечал требованиям Технических условий проект Невского завода. Он поступил в Морское министерство из правления завода 2 июня 1912 г. за подписью его директора В. В. Бари [295] Получив 10 июня 1912 г. проект завода «Вулкан», корабельный инженер Н. В. Лесников провел сравнительный анализ тактико-технических элементов и нагрузки этих двух проектов и пришел к выводу, что Невскому заводу удалось при меньшем водоизмещении спроектировать те же или несколько лучшие тактико-технические элементы. После внесения заводами исправлений в свои проекты по замечаниям ГУК и МГШ удалось получить некоторый усредненный проект малого крейсера. Водоизмещение его несколько увеличилось, а скорость снизилась. Тем не менее ГУК посчитало возможным 15 сентября 1912 г. объявить торги на постройку двух малых крейсеров с заявлением цен и сроков готовности кораблей. Кроме уже перечисленных предприятий на торги по готовому проекту приглашался завод «Ланге и Сын» в Риге. Цену и сроки предлагалось представить в ГУК в запечатанных конвертах к 4 часам дня 21 сентября 1912 г. [296].

Рассмотрев поступившие заявки, Морское министерство отдало предпочтение германской фирме «Ф. Шихау», которая брала обязательство подготовить первый крейсер к 15 июля 1914 г., а второй – на четыре месяца позже [297].

Другие заводы не были готовы немедленно приступить к постройке крейсеров. Путиловская верфь и Ревельский завод Русского общества для изготовления снарядов и военных припасов еще строились, Невский завод едва справлялся со строительством двух эскадренных миноносцев для Черного моря [298].

Фирма «Ф. Шихау» с заводами в Данциге и Эльбинге, специализировавшаяся на строительстве эскадренных миноносцев и легких крейсеров [299] , имела свое представительство и в Петербурге, которое возглавляли инженер Р. А. Цизе и его помощник Ф. А. Гедике. Оно помещалось на 12-й линии Васильевского острова, в доме № 27 и осуществляло связь с русским Морским министерством по всем вопросам, касавшихся дел фирмы.

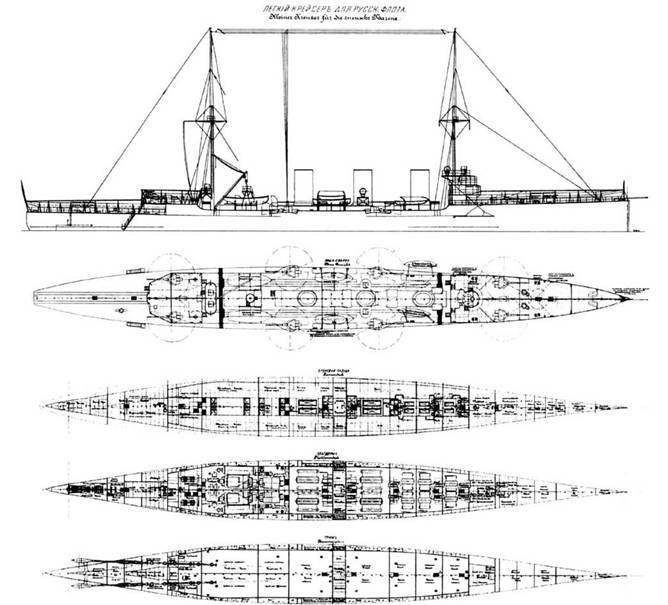

Внешний вид и планы палуб крейсеров «Муравьев-Амурский» и «Адмирал Невельской», строившихся для русского флота на верфи «Шихау» в Германии

Проект малого крейсера фирмы «Ф. Шихау» после дополнительных исправлений поступил из представительства Р. А. Цизе в ГУК только 2 октября 1912 г. В письме, приложенном к проекту, говорилось: «По поручению фирмы „Ф. Шихау” высылаю чертежи крейсера водоизмещением 4000 т и скоростью 27,5 уз. Прошу безотлагательно возвратить один экземпляр чертежей, утвержденных в отношении общего расположения и размеров материалов, которые необходимо заказать, чтобы приготовить первый крейсер к 15 июля 1914 г.» [300].

Проект, фигурировавший в техническом бюро фирмы под шифром «Проект № 356», по существу не представлял собой ничего принципиально нового и, как уже говорилось, практически повторял проекты малых турбинных крейсеров, постройка которых серийно велась фирмой «Ф. Шихау» на верфи в Эльбинге. Но предложение подготовить первый корабль к 15 июля 1914 г. было весьма заманчивым, что в конечном итоге и решило выбор фирмы-строителя малых крейсеров для русского флота.

Проект содержал спецификацию и набор чертежей, в общих чертах определявших тип крейсера (продольный разрез, надстройки, верхняя и жилая палубы, броневая палуба, платформа, трюм, поперечные сечения, мидель-шпангоут, расположение воды и топлива, поперечные и продольные переборки) [301].

В соответствии с принятым порядком рассмотрения проектов в Морском министерстве проект фирмы «Ф. Шихау» был направлен на отзыв в МГШ и отделы ГУК. Как оказалось, предъявленный фирмой проект был разработан поверхностно и, главное, во многом не отвечал нормам, принятым в русском флоте. Об этом свидетельствовали отзывы специалистов МГШ и ГУК, которые были обобщены в кораблестроительном отделе и доложены товарищу морского министра.

При обсуждении проекта отмечалось, что водоизмещение и главные размерения корабля фирмы «Ф. Шихау» увеличены по сравнению с предложениями русских заводов, хотя основные тактико-технические элементы крейсеров были одинаковыми. Размещение топлива (угля и нефти) признано совершенно неудовлетворительным. Запас угля, расположенный в коффердамах на протяжении всех котельных отделений, в том числе и с нефтяными котлами, в процессе расходования подвергался многократным перегрузкам, прежде чем попасть в соответствующее котельное отделение. Размещение нефти в бортовых отсеках, которые примыкали к котельным отделениям, было небезопасно в противопожарном отношении. Поперечные хранилища для угля, которые могли быть расположены между котельными отделениями, отсутствовали [302].

Механический отдел признал, что спецификация по механизмам «кратка и весьма неопределенна». В ней вовсе не упоминалось о части вспомогательных механизмов – воздушных насосах, нефтяных помпах и другом оборудовании. Размеры, масса и количество этих механизмов не оговаривались, что создавало трудности в проверке нагрузки корабля. Они не были показаны и в чертежах. Кроме того, чертежи не содержали схем прокладки трубопроводов. Сведения об электрооборудовании вообще отсутствовали. Имелось немало замечаний и по механизмам, указанным в спецификации. Паровые котлы типа «Шихау» с устройством для поворота пламени и отходящих газов признавались непригодными – требовалось установить котлы тех же типов, что и на других строящихся кораблях русского флота. Считалось также необходимым приспособить котлы или часть их для смешанного отопления, так как проект предусматривал только раздельное отопление (шесть котлов на угле и четыре на нефти). Рабочее давление пара предлагалось снизить с 18,5 до 17,0 кг/см. Трехвальная турбинная установка признавалась совершенно неприемлемой, так как существенно ухудшала маневренные качества корабля. На этом особенно настаивали специалисты МГШ [303] Для быстрой остановки корабля механический отдел считал целесообразным использовать в турбинах заднего хода весь пар, вырабатываемый котлами. Для вспомогательных механизмов было предложено установить отдельный холодильник, а также рекомендовалось главные питательные помпы одинаковой мощности предусмотреть в каждом котельном отделении и не использовать их для других целей.
