Брустверно-башенные броненосцы “Глаттон”, “Девастейшен”, “Тандерер” и “Дредноут”. 1868-1908 гг.

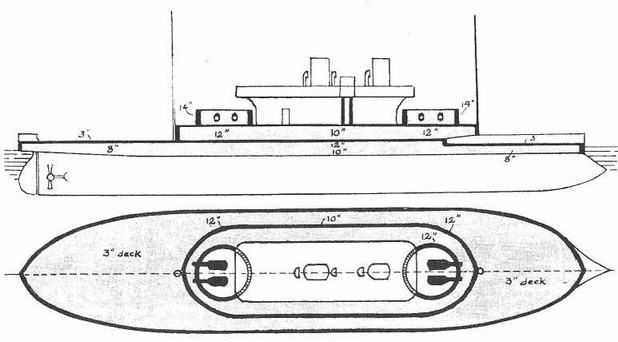

Двухбашенный брустверный монитор “Devastation". 1869 г. (Проектный наружный вид и вид сверху с указанием бронирования) Из книги О. Parkes British Battleships. London. 1966.


Такой продолжительный срок объясняется переделками и переменами, которым было подвергнуто это судно, во-первых, по советам упомянутой комиссии лорда Дофферина, и во-вторых, по указаниям практических его испытаний в море. На эти переделки и перемены указано ниже, соответственно тем рубрикам, которые приняты при описании броненосных судов.

Первоначальная стоимость корпуса этого броненосца 236000, машины 60400, что составит общую его стоимость 296400 фунтов стерлингов. Эта стоимость показана по сведениям 1872 года, когда “Devastation” был только что окончен и спущен на воду.

Главные размерения этого броненосца следующие (по чертежам в ноябре 1869 года/в действительности в апреле 1873 г.): длина между перпендикулярами 285 ф 0 дм/285 ф. 0 дм., длина по килю 246 ф 3 и 3/8 дм/246 ф 3 и 3/8 дм, наибольшая ширина по свесам 62 ф 3 дм/62 ф Здм, ширина без свесов 58 ф 0 дм/58 ф 0 дм, глубина интрюма 18 ф 0 дм, 18ф 0 дм, углубление (по чертежу) носом 25 ф 9 дм/26 ф 3 дм, кормою 26 ф 6 дм/ 27 ф 1 дм, число строевых тонн 4407/4407, число тонн водоизмещения 9062/9298, площадь миделя 1449/ 1487 кв. ф, площадь грузовой ватерлинии 15876/? кв. ф.

Корпус этого броненосца построен совершенно подобно корпусу монитора “Glatton”, т.е. из железа, по системе продольного крепления судна (bracket system), с двойным дном и с непроницаемыми для воды переборками и отделениями. Двойное дно простирается во всю длину судна и доходит вверх до нижнего ряда броневых плит, где пространство между днами около 4 ф. Трюмная часть судна разделена переборками на 41 отделение, а двойное дно — на 28 отделений, с общей вместимостью в 1016 тонн, так что, если все отделения двойного дна наполнить водой, то судно погрузится на два фута.

На средине верхней палубы устроен эллиптической формы бруствер, который имеет около 150 ф длины, 50 ф ширины и 7 ф высоты. Бруствер этот защищает установленные внутри его: дымовые и вентиляторные трубы, основания двух башен с механизмами для их вращения, боевой штурвал, выходные люки, идущие в нижнюю палубу и прочее. В носовой и кормовой оконечностях бруствера установлено по одной башне системы Кольза, из которых каждая имеет внутренний диаметр 24 ф 6 дм и наружный — 31 ф 3 дм; высота их над бруствером 7 ф. Обе башни окружены на палубе массивным железным кольцом.

Над бруствером, между башнями, сделана узкая надстройка из листового железа, которая, расширяясь кверху, образует просторный командный мостик, простирающийся над обоими башнями и обнесенный кругом коечными сетками. Эта надстройка заключает внутри себя части дымовых и вентиляторных труб между бруствером и мостиком, а также трапы с железными люками идущими с мостика в бруствер. На мостик поднимаются шлюпки и выведена боевая рубка со штурвалом и с переговорными трубами в машину, в обе башни и к боевому штурвалу в бруствер. Высота этого мостика над грузовой ватерлинией 23 ф 6 дм. Позади обеих дымовых труб установлена железная мачта, высота которой над мостиком 56 ф. Мачта эта имеет короткую стеньгу или флагшток для подъема сигналов и приспособлена для содействия подъему шлюпок на мостик.

До гибели фрегата “Captain”, надводный борт броненосца “Devastation” имел следующий наружный вид: высота его над ватерлинией от форштевня до бруствера была 9 ф 3 дм, образуя полубак; высота борта на средине и в корме — 4 ф 6 дм. При этих условиях, предельный угол остойчивости был 43°, а угол наибольшей остойчивости 20°, с выправляющей силою в 7430 футо/тонн.

Комиссия лорда Дофферина, рассмотрев чертежи этого броненосца после гибели фрегата “Captain”, предложила адмиралтейству поднять борт судна в середине посредством железной надстройки до одной высоты с бруствером, т.е. до 10 ф 9 дм от ватерлинии. Эта бортовая надстройка вышиной 6 ф 3 дм, должна по официальным вычислениям увеличить предельный угол остойчивости до 55°, а наибольший угол остойчивости до 30°, при выпрямляющей силе в 14140 футо/ тонн. Адмиралтейство исполнило это предложение комиссии следующим образом: бруствер, как показано выше, не доходит до самого борта судна, а оставляет между собой и бортом с обоих сторон свободные проходы. Эти последние заполнены боковой или бортовой надстройкой из листового железа, которая покрыта сверху настилкою, положенной на короткие железные бимсы, выступающие от верхней кромки бруствера.

Надстройка эта обнимает собой бруствер и оканчивается в корме двумя выступами, которые сходятся позади кормовой башни, образуя не заделанный промежуток (cul-de-sac), чтобы не препятствовать наибольшему углу понижения кормовых башенных орудий при стрельбе прямо на корму. Пространство внутри этой надстройки, между бортом и бруствером, образует галерею шириной около 5 ф, которая служит помещением для офицерской прислуги, буфета и прочего, а в кормовых оконечностях надстройки устроены капитанская и офицерская кают-компании.

Все железные части внутри надстройки покрыты цементом Уэльча, смешанным с измельченной пробкой, как веществом; дурно проводящим тепло и холод. По окончании всех переделок, надводный борт этого броненосца получил следующий наружный вид: от форштевня до надстройки борт имеет 68 ф 6 дм длины и 8ф 6 дм вышины от ватерлинии, образуя полубак с люками, иллюминаторами и вентиляторами в жилую палубу, и с верхним шпилем для подъема якорей, которых четыре, системы Мартина, и для которых устроены особые помещения — для двух якорей на каждой стороне полубака, с двумя клюз-саками.

Брустверно-башенные броненосцы “Глаттон”, “Девастейшен”, “Тандерер” и “Дредноут”. 1868-1908 гг.

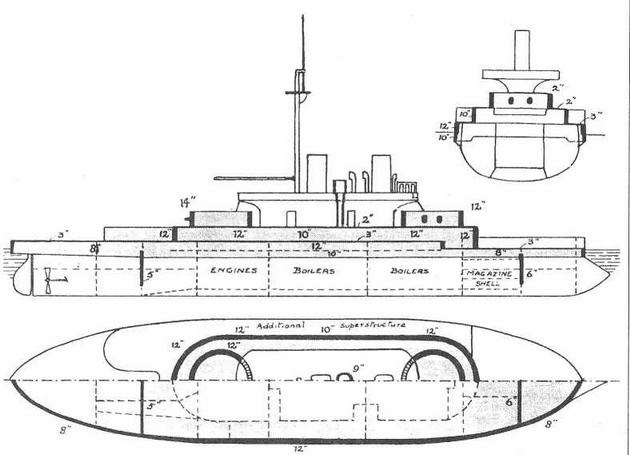

Двухбашенный брустверный монитор “Devastation”. 1874 г. (Наружный вид и вид сверху с указанием бронирования) Из книги О. Parkes British Battleships. London. 1966.


В середине судна, на всем протяжении бортовой надстройки, надводный борт имеет 181 ф длины и 10 ф 9 дм высоты. В корме от задней оконечности надстройки и до ахтерштевня, высота надводного борта 5 ф 6 дм.

Носовая надводная часть судна оканчивается прямым форштевнем, а подводная часть носа вооружена сильным шпироном, острие которого углубляется на 11 ф ниже ватерлинии и выдается вперед на 10 ф от носового перпендикуляра.

Кормовая часть судна образуется круглым и широким свесом, которым хорошо прикрыт руль, но оба винта несколько выступают за броневой пояс по ватерлинии и могут, в следствии этого, получить повреждение даже при случайном столкновении кормой с каким-нибудь судном. Помещение для офицеров и команды устроено частью в бруствере, а также в носовой надстройке и в кормовой палубе.

Вес пустого корпуса, без брони и подкладки, 2882 тонн.
