Все палубы: верхняя, на бруствере и на башнях, покрыты двумя рядами железных листов, толщиной каждый 1 и 1 и 1/2 дюйма.

Чтобы защитить кормовые угольные ямы и крюйт-камеру от продольных неприятельских выстрелов на волнении, устроена позади кормовой крюйт- камеры поперечная переборка, покрытая 5-дюймовой броней на 10-дюймовой тиковой подкладке. На “Devastation” устроены две таких переборки, одна в носу и другая в корме, но на “Dreadnought” не сделали носовой бронированной переборки в виду того, что нижний край броневого пояса опускается в носу достаточно, чтобы защитить носовую подводную часть его корпуса на волнении от продольного огня с носа.

Общий вес брони и подкладки на “Dreadnought”” около 3300 тонн.

“Dreadnought” имеет два винта приводимых в движение двумя машинами совокупной системы, в 1000 номинальных сил, которые изготовлялись на заводе гг. Гомфрейса и Тенанта и должны были развить на официальном испытании 8000 индикаторных сил.

Каждая из двух машин имеет три цилиндра, из которых один высокого давления, диаметром 66 дюймов и два низкого давления, диаметром 90 дюймов. Ход поршня 4 ф 6 дм. Все цилиндры имеют паровые рубашки. Цилиндры высокого давления приспособлены к работе при 60 фунтах давления пара в котлах, а цилиндры низкого давления для 30 фунтов пара. Холодильники имеют поверхностное охлаждение, с охлаждающей поверхностью 16500 кв. ф и, в случае надобности, они могут действовать как обыкновенные холодильники.

На “Dreadnought” 13 паровых котлов, из которых один вспомогательный. Котлы эти эллиптической формы, при диаметрах 11 ф 10 дм и 12 ф 2 дм, длина котлов 14 фут, с тремя топками в каждом. Общая нагревательная поверхность всех 13 котлов 22025,5 кв. ф. Обе машины и котлы совершенно окружены угольными ямами, так что занимают пространство во всю ширину судна и по длине 152 фута.

Котлы расположены по шести в ряд, лицевой стороной к борту, а задней стороной прилегают к продольной непроницаемой переборке, которая таким образом отделяет правые шесть котлов от левых. Кроме того, поперечная переборка разделяет эти котлы на четыре отделения, по три котла в каждом. Шесть передних и шесть задних котлов имеют отдельно по одной дымовой трубе, которых таким образом две, выведенных вверх чрез бруствер на мостик.

Винты на этом броненосце системы Гриффита, диаметром каждый 20 фут, шаг винтов переменный — от 21 до 26 фут. На испытании, шаг винтов был 23 фута 6 дюймов.

Кроме двух главных машин, “Dreadnought” имеет до 27 вспомогательных механизмов для различных назначений а именно: для приведения в действие двух главных машин и для перевода их с одного хода на другой, для циркуляции воды в холодильниках, для действия шпилями и рулевым аппаратом, для вращения башен и для действия гидравлическими аппаратами при управлении и заряжании орудий в башнях, для подъема шлюпок, снарядов и мусора, для питания водой паровых котлов, для действия пожарными и водоотливными помпами, для действия вентиляторами и всей системой вентиляторных труб, в которых насчитывается до 180 клапанов, и т.д. Общий вес машин с котлами 1430 тонн.

10 января 1877 года, “Dreadnought” производил шестичасовое испытание своих машин, причем он сидел носом 21 ф 11 дм, кормой 24 ф 6 дм, тогда как в полном грузу он должен сидеть носом 26 ф 8 дм и кормой 27 ф 2 дм.

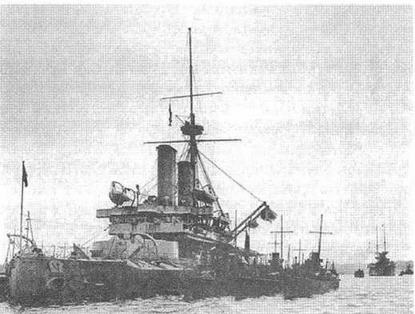

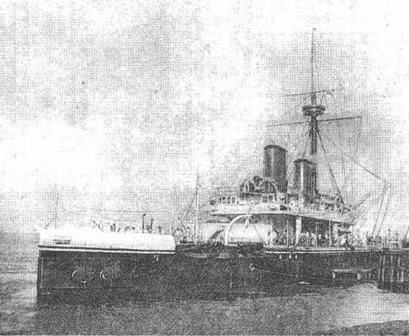

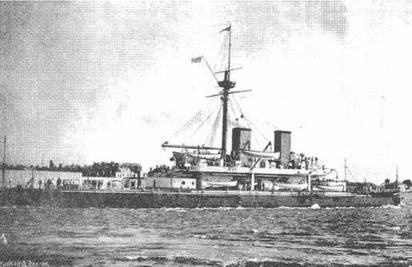

“Dreadnought" в период службы до 1894 г. (2 фото вверху) и в 1905 г. во время нахождения в портовом резерве

Результаты испытания получились следующие: давление пара в котлах 60,32 фунта, в цилиндрах высокого давления 31,6 фунта, низкого давления 9,14 фунта, пустота в правом холодильнике 27,07, в левом 27,33, число оборотов правой машины 67, левой — 67,18. Среднее число индикаторных сил получилось 8216,28, т.е. на 216 сил более условленных по контракту. Средний расход угля в час до 2,27 фунта на индикаторную силу. Хотя при этом не показана средняя скорость хода, но, принимая во внимание шаг винта в 23 ф 6 дм и его скользение в 12%, можно полагать, что скорость хода была около 13,8 узла. Машины с полного переднего хода были остановлены в 18 секунд, переведены на задний ход в 8 секунд, а с заднего хода на полный передний в 15 секунд. Полный запас угля 1200 тонн.

Артиллерия этого броненосца состоит из четырех 38-тонных 12,5-дюймовых орудий, по два в каждой башне. Эти орудия поставлены на станки г. Скотта и на подвижные платформы, которые приводятся в движение гидравлической системой г. Ренделя, примененной также и на “Thunderer”, как уже объяснено выше. Высота башенных амбразур от грузовой ватерлинии 13 футов. На мостик будут поставлены скорострельные пушки для действия против минных шлюпок.

“Dreadnought” предполагается снабдить минными катерами и минами Уайтгеда, с выбрасывающими трубами и с другими минными приспособлениями. К этому следует добавить, что английские военные суда снабжаются минами следующих трех систем: шестовыми минами, буксирными минами Гарвея и самодвижущимися минами Уайтгеда, со всеми принадлежностями. Кроме того, на суда отпускаются мины: дрейфующие и плавучие гальванические, на случай надобности устроить где-нибудь заграждение.

Особенное внимание было обращено в последнее время на мины Уайтгеда, которых имеются в Англии два образца: одни приготовлены в Фиуме на заводе Уайтгеда и обладают скоростью хода от 15 до 18 узлов; другие, усовершенствованные в Вуличе, имеют скорость хода от 20 до 24 узлов. Этими последними, названными Вулическими, постепенно заменяются на судах Фиумские мины Уайтгеда. Для метания этих мин существуют на судах подводные трубы и выбрасывающие станки.

Выбрасывающие станки для мин Уайтгеда на некоторых батарейных судах помещены в батарее и имеют угол обстрела 60°, для чего амбразуры сделаны эллиптическими, большая ось которых горизонтальна. На низкобортных и на некоторых башенных судах выбрасывающие станки находятся на два фута над палубой. Суда, имеющие 12 мин Уайтгеда, снабжены четырьмя выбрасывающими станками, а у судов с 6 минами — два станка.

Для защиты от мин Уайтгеда, суда снабжаются решетками или кринолинами из железных прутьев соединенных цепями. Эти решетки обносятся на выстрелах кругом судна на 20 фут от борта. Кроме того, имеются еще сетки из железных колец.

Следует сказать, что кроме боевых судов, снабженных минами, в Англии существуют специальные минные суда двух родов: одни типа “Lightning”, а другие меньших размеров; некоторые из этих миноносок снабжены, кроме шестовых мин, минами Уайтгеда. На них воспламенение мин (шестовых) — исключительно автоматическое. На судовых сторожевых шлюпках имеются ручные гранаты, снаряженные пирокселином.
