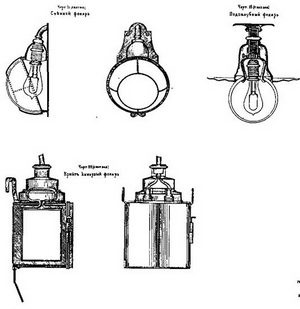

Электрические фонари, применявшиеся на броненосном крейсере “Адмирал Нахимов”. 1888 г.

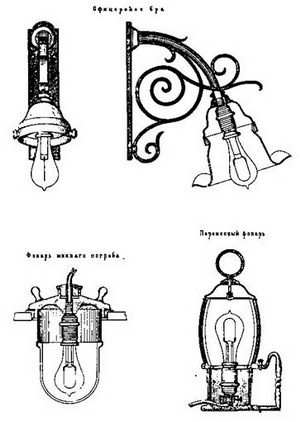

Электрические фонари, применявшиеся на броненосном крейсере “Адмирал Нахимов”. 1888 г.

Крейсер “Адмирал Нахимов” есть первое боевое судно нашего флота, на котором устроено полное палубное освещение лампами накаливания, взамен судовых масляных фонарей, которые дают очень мало света, коптят, делая воздух удушливым, и поглощают кислород, недостаточность которого чувствуется в большинстве помещений подводной части современного судна.

Лампы накаливания имелись до настоящего времени почти на всех судах нашего флота; но установка палубного освещения на боевых судах делалась весьма скромными средствами, отпускаемыми от минной части порта, и имела характер случайных устройств, делаемых судовыми средствами, изучение которых мало способствовало разработке вопроса о судовом палубном освещении. При вооружении крейсера “Адмирал Нахимов” Морское министерство дало значительные средства, необходимые для устройства на нем электрического освещения, от которого уже можно требовать некоторой законченности или, по крайней мере, значительного материала, необходимого при решении вопроса о палубном освещении на остальных наших судах.

Считаю долгом представить на обсуждение личного состава флота довольно подробное описание всей системы палубного освещения, с указанием на замеченные недостатки. Это тем более необходимо, что в настоящее время предполагается вводить на других судах нашего флота систему палубного освещения, предложенную французской фирмой Соттер и Лемонье для крейсера “Адмирал Корнилов”. Последняя система представляет береговую установку электрического освещения, мало приспособленную к судовым целям.

Система эта имеет и свои преимущества, а потому Морской Технический комитет по минному делу, рассматривая этот вопрос совместно с технической комиссией из минных офицеров в Кронштадте, решил при будущих установках электрического освещения на судах флота придерживаться системы крейсера “Адмирал Корнилов”, введенной на судах французского флота.

Но, такая система не была признана пригодной, и во время вооружения “Нахимова” выработана своя самостоятельная система, со всеми необходимыми отдельными приборами, которая подробно испытывалась во время плавания комиссией из специалистов при полном ходе крейсера и во время залповой стрельбы из орудий. Испытания показали полную пригодность отдельных приборов, и комиссия высказалась весьма одобрительно о всей системе. Мерой простоты может служить отчасти стоимость, а установка палубного освещения на крейсере “Адмирал Нахимов” значительно дешевле всех других, которые делались до настоящего времени на военных судах.

Материальные средства крейсера по электрическому освещению следующие: два боевых фонаря Манжена, в 60 см., поставленные на концах переднего мостика; четыре динамо-электрические машины Грамма в 140 ампер и 65 вольт, с отдельными паровыми двигателями и 320 ламп накаливания (8 свечей, 50 вольт).

Две динамо-электрические машины для боевого освещения поставлены в средней части батарейной палубы, и их паровые двигатели берут пар из верхней паропроводной трубы, идущей по батарейной палубе; две же динамо-электрические машины, специально для палубного освещения, поставлены в средней части жилой палубы, где помещаются также другие судовые механизмы, и их паровые двигатели берут пар из нижней паропроводной трубы, проходящей под броневой палубой.

Такой проводкой паровых труб достигается то. что при повреждении одной из магистральных паровых труб прекращают свое действие только две машины, а не все четыре. Как верхняя, так и нижняя магистральные паровые трубы сообщены с главными и добавочными котлами, а следовательно, при действии тех или других котлов крейсер может освещаться электричеством. Все четыре динамо-электрические машины - смешанной системы (компаунд) и одинаковы по силе, а следовательно, при надлежащем устройстве приборов каждая из них, по желанию, может действовать или на один из боевых фонарей, или на палубное освещение лампами накаливания.

При действии динамо-электрической машины на боевой фонарь полезно ее разобщать от станции для палубного освещения и наоборот; это потому, что, сосредоточивая управление боевым и палубным освещением в одной станции для палубного освещения, мы увеличиваем ее размеры, и исправное действие всего электрического освещения, боевого и палубного, в последнем случае зависит от одного минера, который, при каком-либо замешательстве, вполне возможном при действии всего освещения, может потушить боевой фонарь вместо цепи палубного освещения, или наоборот.

Соединение палубного и боевого освещения в одной станции, по образцу системы Соттер и Лемонье, допускает, при переводе коммутаторов, соединения цепей боевого освещения с палубным, что вызывает различные случайности.

На крейсере замена машин и разделение палубного освещения от боевого, с устранением вышеизложенных недостатков, достигнуты помещением около каждой динамо-электрической машины двух коммутаторов на три направления: один — для плюса динамо-электрической машины, другой — для минуса. Кроме двух коммутаторов на три направления, у каждой динамо-электрической машины с паровым двигателем имеются: тахометр, паровой манометр, вольтметр и контрольная лампа накаливания. Эти приборы необходимы, и их вполне достаточно, так как с ними можно контролировать все элементы, от которых зависит исправное действие палубного освещения. Я обращаю внимание на палубное освещение только потому, что оно более чувствительно к неисправностям и, следовательно, требует большого внимания при работе машины. Около каждой динамо-электрической машины на крейсере находится небольшой местный шкаф, в котором помещаются все ключи от динамо- и паровой машин, масленки и вообще все, что нужно во время работы машин, конечно, за исключением запасных вещей.

Динамо-электрические машины поставлены на подвижных платформах и соединены с паровыми двигателями ремнями. Ременная передача, конечно, увеличивает возможность вредных случайностей при электрическом освещении, но она допущена за трудностью выбрать хороший паровой двигатель, который делал бы 800-1000 оборотов в минуту. Ременная передача, при должном внимании, действует хорошо, и нет основания считать ее вполне негодной для употребления на судах. В настоящее время уже есть динамо-электрическая машина, соединяемая непосредственно с паровым двигателем и делающая всего около 300 оборотов в минуту. Несмотря на ее дороговизну и большой объем, ее следует ставить на тех судах, где для этого имеется место. Динамо-электрические машины Грамма, компаунд, очень хороши и могут, при том же числе оборотов, питать одну или полное число ламп.

Закончив обзор каждой отдельной машины с необходимыми при ней приборами, я перехожу к описанию всей системы палубного освещения; но прежде этого, в нескольких словах обрисую расположение отдельных помещений на крейсере, в зависимости от чего разработана проводка проводников. На крейсере, выше броневой палубы, вдоль всего судна идут батарейная и жилая палубы; под броневой палубой, в средней части судна, помещаются машины и кочегарки, а в носу и корме, под броневой палубой и угольным блиндажем, расположены крюйт-камеры, бомбовые и патронные погреба, минный погреб, коридоры для подачи снарядов и почти все помещения для запасов и провизии.
