Динамомашины обеспечивали электроосвещение всех внутренних помещений, на что требовалось около 1000 электролампочек; питание током шести прожекторов; 63 электродвигателей для привода различных механизмов; систем и устройств слаботочной аппаратуры и зарядку аккумуляторной батареи. На кораблях установили по шесть прожекторов, потреблявших каждый по 150 А при напряжении 61 В, по одному на марсах фок- и грот-мачты и по два побортно на специальных помостах. Электродвигатели использовали в качестве приводов: вентиляторов в МО, КО и других помещениях (19 шт.), станков (4шт.); лебёдок и транспортёров для погрузки угля (12 шт.); в холодильных установках (6 шт.); для целей артиллерии (22 шт.).

На случай аварий и неисправностей динамомашин для электрического освещения помещений по ДП на нижней палубной платформе во П-м основном отсеке установили аккумуляторную батарею фирмы “Хаген-Вестфален”, обеспечивающую в течении получаса напряжением 110 В электроосвещение всех внутренних помещений и работу холодильных установок.

Весовая нагрузка [т (%)] броненосных крейсеров “Фюрст Бисмарк” (нормальное водоизмещение) и типа “Шарнхорст” (от нормального и от полного) согласно Эверс [5], с. 104: была следующей: корпус и судовые системы 3545 (37,2 %) 4160 (35,8 %) 4160 (32,04%), бронирование 2420 (25,40%) 3100 (26,7 %) 3100 (23,87%), энергетическая установка 1325 (13,9 %) 1920 (16,5 %) 1920 (15,55%), вооружение с башнями 670 (7,03%) 890 ( 7,65%) 890 (6,85%), вооружение торпедное 70 (0,72%) 50 (0,44%) 50 (0,39%), топливо (уголь) 750 (7,87%) 800 (6,89%) 2000 (15,4 %), топливо (нефть) 207 (2,17%) 31 (0,3 %) 200 (1,54%), команда и провизия 182 (1,91%) 195 (1,68%) 195 (1,5 %), снабжение 364 (3,8 %) 470 (4,04%) 380 (2,86%), суммарное водоизмещение 9533 (100%) 11616 (100%) 12985 (100%).

Крейсера типа “Шарнхорст” обладали мореходностью немного лучше, чем у броненосного крейсера “Принц Адальберт”, особенно при заполненных нижних угольных ямах; имели лёгкий крен в наветренную сторону, спокойное и плавное движение, устойчиво держали курс, обладали хорошей маневренностью и поворотливостью. Потеря скорости хода при отклонении руля на 60% угла поворота (24°) была небольшой. Но открытые части верхних палуб и казематов заливало даже при небольшом волнении. Дифферентующий момент на единицу осадки (1 м) составлял 14700 тм, поперечная метацентрическая высота 1,18 м, продольная 159 м. Остойчивость была максимальная при 41° крена и нулевой при 81°.

“Блюхер” так же обладал хорошими мореходными качествами, был слегка склонен к килевой качке, но подвержен сильной бортовой, имел плавный ход, хорошую маневренность, нормальную циркуляцию, но тяжело поворачивал. После отклонения руля на угол больше 55° наступала потеря управляемости, при этом возникал крен до 10°. Метацентрическая высота составляла 1,63 м, остойчивость была максимальной при 37° крена и нулевой при 79°.

Согласно Groner [7], на всех крейсерах установили один полубалансирный руль без подпятника (на “Блюхере” площадью 23,4 кв.м), как и у кораблей предыдущей постройки. Полубалансирный руль состоял из рулевой рамы с баллером и крепился на оси и кронштейне ахтерштевня. Раму с баллером (рудерписом) изготавливали из единой стальной отливки. Из-за действия постоянных больших внешних нагрузок рулевую раму заполнили брусом из тикового дерева и обшили 18-мм листовой сталью. На оси руль от проворота закрепили тремя штифтами.

Управление рулём можно было осуществлять с помощью штурвальных колёс из пяти постов: с верхнего командого мостика, из передней боевой рубки, из центрального командного поста и из помещений основной и резервной рулевых машинок. В том же помещении имелось ручное управление с помощью закреплённых на одной оси четырех штурвальных колёс, для чего нужны были усилия восьми человек. Обычно поворот руля осуществлялся от двух рулевых машинок – основной и резервной с помощью двухцилиндровых паровых машиин однократного расширения, кривошипы которых установили под углом 90е . Ход поршня составлял 300 мм. Рулевые машинки обеспечивали поворот руля при скорости хода 23 уз. на 40° в обе стороны. Из положения 40° л/б в положение 40° п/б поворот осуществляли за 30 сек., от ДП в крайнее положение за 15 сек. Для удержания руля в нужном положении использовали гидравлический тормоз.

Корабли оборудовали системами управления и средствами сигнализации, осушения и затопления отсеков и помещений, затопления погребов боезапаса, противопожарной, парового отопления, искуственной вентилящии помещений, холодильными установкамии многими другими.

Имелся опреснитель для производства пресной воды с производительностью 100 т пресной воды в сутки для питьевых нужд, помывки экипажа и для производства котельной питательной воды.

Для осушения и затопления отсеков и помещений имелись три водоотливных насоса с паровым приводом производительностью 27 куб.м/час по одному в заднем МО, заднем и среднем КО, три водоотливных и три циркуляционных насоса производительностью 30 и 600 куб.м/час с механическим приводом от главных паровых машин по одному в каждом МО, три насоса Стоннеса на промежуточной и бронированной палубах. Общая производительность водоотливных насосов составляла более 800 куб.м/час.

Трубопровод противопожарной системы диаметром 120 мм проходил в центральном коридоре и имел 49 отводов с местами для подключения пожарных рукавов. Максимальное давление в магистрали составляло 8 кгс/кв.см.

Все корабли укомплектовали тремя носовыми якорями Холла весом по 6000 кг, из них два становых и резервный, кормовым якорем Холла весом 1750 кг (на “Блюхере” 2200 кг) и верпом (стоп-анкером) весом 800 кг. Якорная цепь носовых якорей из стального прутка диаметром 60 мм имела длину 225 м, кормового якоря из стального прутка диаметром 39 мм 175 м.

Носовой брашпиль (якорный шпиль) использовали для спуска-подъёма трёх носовых якорей и подтягивания троса при швартовке. От вертикальной реверсивной двухцилиндровой паровой машиины однократного расширения с помощью переключения можно было приводить во вращение как каждый из трёх носовых шпилей, так и механизм подтягивания троса. Кормовой брашпиль для спуска-подъёма кормового якоря и механизм подтягивания троса при швартовке имел паровую машину несколько меньшей мощности чем носовой.

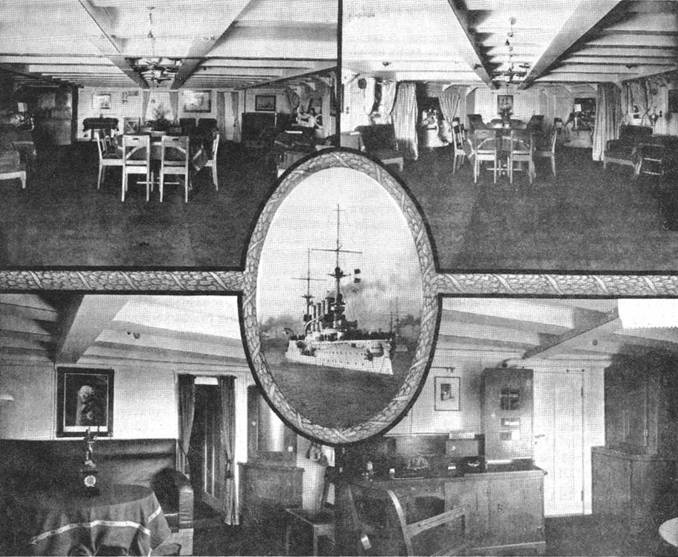

Интерьеры кают-компании и кают командира и адмирала на броненосном крейсере “Гнейзенау"

Состав спасательных средств крейсеров типа “Шарнхорст” несколько различался, но в основном спасательные средства включали: один командирский вельбот, три паровых катера, два баркаса, один полубаркас, два спасательный катера, один вельбот, три ялика, одну шлюпку и одну складную шлюпку. Поворотные краны для спуска-подъёма спасательных средств установили по одному по л/б и п/б на надстроечной палубе. По л/б кран поднимал катера и баркасы весом до 16 т со скоростью 20 м/мин., по п/б до 8,5 т. Шлюпочную лебёдку использовали для спуска-подъёма вельботов и яликов. На “Блюхере” число спасательных средств за счёт единиц малой вместимости было на две меньше.
