При высоте осей стволов орудий 1,17 м над палубой каземата высота осей орудий над KBJI составляла 4,25 м.

Противоминная артиллерия

Согласно источнику [9], на крейсерах типа “Шарнхорст” противоминная артиллерия состояла из 18 предназначенных для стрельбы по морским целям 88-мм скорострельных орудий типа S.K.L/35, с длиной ствола с затвором 35 калибров (3080 мм), установленных на одинарном лафете с вертикальным штырём типа M.P.L.C/01. Сила отдачи орудия при стрельбе достигала 25 т, установка обеспечивала угол снижения ствола орудия -5°, возвышения +25°, что, согласно Conwey [6], обеспечивало дальность стрельбы 9000 м (49 кбт.).

Скорострельнось составляла до 20 прицельных выстрелов в минуту. 88-мм орудия стреляли только осколочно-фугасными унитарными патронами (снаряд с гильзой) с начальной скоростью у среза ствола орудия 770 м/ с. Согласно Conwey [6] и источнику [9], снаряд весом 7 кг имел разрывной заряд весом 0,22 кг (3,1%). В латунной гильзе помещалось 1,67 кг трубчатого пороха марки R.P.C/00.

Согласно источнику [10], на “Блюхере” противоминная артиллерия состояла из шестнадцати 88-мм орудий типа S.K.L/45, с длиной ствола с затвором 45 калибров (3960 мм); Conwey [6], ствол с длиной канала 39,1 калибров (3441 мм) с затвором весил 805 кг. Орудия установили на одинарном лафете с вертикальным штырём типа M.P.L.C/06. Угол снижения составлял -5°, возвышения +25°, что обспечивало дальность стрельбы 10700 м (58 кбт.). Конструкция орудия обеспечивала прицельную скорострельнось около 25 выстрелов в минуту без учёта корректировки по всплескам. При весе унитарного патрона 15,49 кг снаряд весил 10 кг. В латунной гильзе помещалось 2,325 кг трубчатого пороха марки R.Р.С/06.

На крейсерах типа “Шарнхорст” 88-мм орудия установили пятью группами по два-четыре орудия в каждой: первую группу из четырёх орудий на вехней палубе под баком; вторую из двух орудий на нижнем командном мостике; третью из четырёх орудий на средней палубной надстойке; четвёртую из четырёх орудий на задней палубной надстойке; пятую из четырёх орудий на батарейной палубе в кормовой адмиральской каюте. Восемь орудий на надстойках прикрыли лёгкими 12-мм стальными щитами стандартной формы, остальные были без щитов.

На “Блюхере” 88-мм орудия установили четырмя группами по четыре орудия в каждой и по два побортно: четыре орудия на задней палубной надстойке прикрыли лёгкими 12-мм стальными щитами стандартной формы; четыре орудия на нижней надстройке переднего командного мостика имели согнутые щиты; по четыре орудия на вехней палубе под баком и на батарейной палубе в кормовой адмиральской каюте щитов не имели.

На крейсерах типа “Шарнхорст” согласно Groner [7] и источнику [9], общий боекомплект артиллерии калибра 88-мм составлял 2700 унитарных патронов или по 150 на ствол. Унитарные патроны доставляли к орудиям подъёмниками с электроприводом, имеющие в качестве резервного ручной привод, или вручную с помощью элеваторов, представлявших собой ковшовый конвеер.

Для установленных в кормовой оконечности орудий унитарные патроны доставляли до батарейной палубы из погреба, расположенного по л/б во Н-м основном отсеке; для орудий, установленных на задней надстойке, из погреба, расположенного по п/б в том же отсеке, элеватором до броневой палубы и с этой палубы двумя следующими элеваторами до надстоечной палубы. Остальные орудия получали унитарные патроны из погребов, расположенных в X и XI-м основных отсеках, из которых их поднимали четырьмя элеваторами до броневой палубы. Для орудий, установленных на средней палубной надстойке, их доставляли по боковым рельсам до промежуточных погребов между 53-58-м шп. и оттуда двумя другими элеваторами до надстоечной палубы. Орудия на вехней палубе под баком и на нижнем командном мостике получали унитарные патроны двумя следующими элеваторами с броневой палубы.

На “Блюхере” согласно Groner [7] и источнику [10], боевой запас калибра 88-мм насчитывал 3200 унитарных патронов или по 200 на ствол. Их хранили в четырёх погребах во II, XI (два) и ХИ-м основных отсеках. Доставку к орудиям осуществляли элеваторами с электроприводом или с помощью приводимых вручную конвееров до палубы, на которой находились орудия.

На крейсерах типа “Шарнхорст” сектора ведения огня орудий составляли 125-155°. При высоте осей стволов орудий над палубой 0,9 м высота осей стволов орудий над KBJI составляла от 4,23 м до 10,92 м. Управление артиллерийским огнем осуществляли из передней боевой рубки и заднего бронированного поста.

На “Блюхере” сектора ведения огня орудий составляли 110-144°. При высоте осей стволов орудий над палубой 0,9 м высота осей стволов орудий над KBJI составляла от 4,6 м до 8,75 м.


Броненосные крейсера “Шарнхорст”, “Гнейзенау” и “Блюхер” (1905-1914)

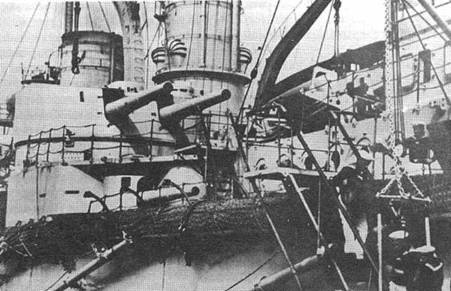

Кормовая 210-мм башня левого борта и 150-мм казематное орудие на броненосном крейсере “Блюхер”.


Управление артиллерийским огнем осуществляли из передней или задней боевой рубки.

Помимо орудий главного и противоминного калибров на борту кораблей имелись 60-мм десантные пушки 6-cm.S.Bts.K.L/21 (Schnellfeuer Boots Kanone) с длиной ствола 21 калибр, предназначенные для использования в десантных операциях, на крейсерах типа “Шарнхорст” по две, на “Блюхере” – одна. Пушки устанавливались на колесных лафетах Bts. и L.L. С/00 (Boots und Landung Lafette) образца 1900 г. Их можно было использовать также с катеров или баркасов. Пушка на лафете могла стрелять на дистанцию до 4300 м при максимальном возвышении ствола 19° 15'. Боекомплект составлял 250 выстрелов на ствол.

Кроме артиллерии в комплект вооружения всех крейсеров входило по четыре 8-мм пулемёта с боекомплектом 10000 боевых патронов на ствол. Дальность стрельбы составляла 2400 м, скорострельность 250 выстрелов в минуту. Обычно закреплённые по-походному, они находились на батарейной палубе. В боевых условиях на крейсерах типа “Шарнхорст” пулемёты устанавливали по два на боевых марсах фок-мачты и грот-мачты на высоте, соответственно, 18,1 ми 16,1 мнадКВЛ на съёмных поворотных штырях или на корабельных плавсредствах, на “Блюхере” по два побортно на нижнем командном мостике. Из стрелкового оружия в арсеналах на крейсерах типа “Шарнхорст” хранились 225 винтовок образца 1898 г. и 27000 патронов к ним, а также 90 пистолетов образца 1904 г. и 2700 патронов к ним, на “Блюхере” 275 винтовок и 100 пистолетов, а также 65500 патронов к ним и пулемётам.

Торпедное вооружение

Традиционно на германских броненосных крейсерах торпедное вооружение состояло из четырёх подводных 450-мм ТА. Все помещения ТА находились ниже броневой палубы: по одному у ахтерштевня и форштевня и два бортовых ближе к носовой оконечности. ТА представляли собой горизонтально расположенные сплошные трубы, за исключением бортового ТА л/б, у которого часть трубы закрывалась откидной крышкой для загрузки торпед. Все ТА закрепили неподвижно, то есть их необходимо было наводить на цель маневрированием самого корабля.
