Cтраница 8

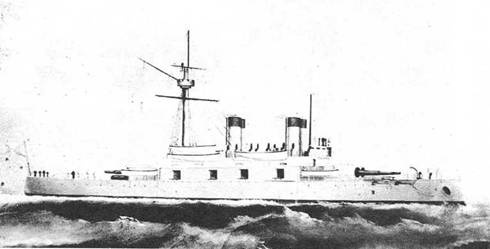

“Наварин” после вступления в строй (С рисунка того времени)

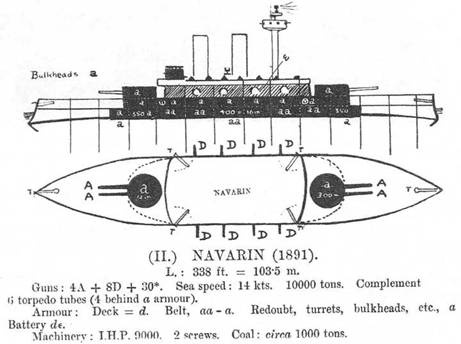

Броненосец “Наварин”. (Сведения о корабле, опубликованные в английском справочнике “JANE’S FIGHTING SHIPS”. 1900 г.)
Тактико-технические данные броненосцев, спущенных на воду в период с 1887 по 1896 гг.
| Название корабля — (страна и год спуска) |
“Трафальгар” (Англия, 1887) |
“Наварин” (Россия, 1891) |
“Роял Соверен” (Англия, 1891) |
“Кайзер Фридрих III” (Германия. 1896) |
| Тактико-технические данные |
|
|
|
|
| Длина между перпендикулярами (м) |
105,2 |
105,9 |
115,8 |
115 |
| Ширина наибольшая (м) |
22,2 |
20,4 |
22,86 |
20,3 |
| Углубление на ровный киль (м) |
8,38 |
7,62 |
8,4 |
7,87 |
| Водоизмещение (т) |
11 940 |
9476 |
14500 |
11152 |
| Коэффициент полноты водоизмещения |
0,572 |
0,58 |
|
|
| Отношение длины к ширине |
|
5,04 |
|
|
| Отношение ширины к осадке |
|
2.56 |
|
|
| Длина пояса по ватерлинии (м) |
70,1 |
69,5 |
74,5 |
92 |
| Высота пояса по ватерлинии (м) |
1,68 |
2,13 |
2,59 |
|
| Толщина пояса по ватерлинии (мм) |
508,406 |
406,356,305 |
457,406,356 |
230,218 |
| Толщина траверзов (мм) |
406,356 |
305 |
406,356 |
|
| Толщина брони нижнего каземата (мм) |
406 |
305 |
50,8, 152 |
102, 152 |
| Толщина траверзов нижнего каземата (мм) |
406 |
305,254 |
102 |
|
| Толщина брони верхнего каземата (мм) |
127 |
127 |
|
102,152 |
| Толщина траверзов верхнего каземата (мм) |
127 |
127 |
|
|
| Толщина брони башен /барбета (мм) |
457 |
305 |
431,406 |
235 |
| Толщина палубной брони (мм) |
|
|
|
|
| в середине |
114 |
50,8, 64 |
|
64 |
| в оконечностях |
76,2 |
76,2 |
64 |
76 |
| Толщина брони боевой рубки (мм) |
356 |
254 |
356 |
235 |
| Артиллерийское вооружение: |
|
|
|
|
| число башен (барбетов)(шт) |
2 |
2 |
(2) |
2 |
| Число — калибр (в мм) / длина ствола (в калибрах) башенных орудий |
4 — 343/30 |
4- 305/35 |
4 — 343/30 |
4 — 240/40 |
| (число снарядов на один ствол) |
|
(80) |
|
|
| Высота осей башенных орудий над ватерлинией (м) |
|
5,33 |
|
|
| число — калибр орудий (мм) в казематах |
6 — 120 |
8 152 |
10 152 |
18 150 |
| (число снарядов на один ствол) |
|
(125) |
|
|
| Число малокалиберных орудий (шт) |
|
|
|
|
| на корабле |
19 |
18 |
16 |
12 |
| на марсах |
4 |
12 |
8 |
8 пул. |
| Число и тип механизмов |
2 тройн. |
2 тройн. |
2 тройн. |
2 тройн. |
| Число котлов |
6 |
12 |
8 |
12 |
| Проектная мощность (л.с.) |
8000/12000 |
9000 |
9000/13000 |
13000 |
| Фактическая мощность (л.с.) |
12818 |
9194 |
|
13500 |
| Фактическая скорость (узлов) |
17,2 |
15,85 |
17 |
18 |
| Нормальный запас угля (т) |
900 |
700 |
900 |
650 |
