Б. Два дизеля (семицилиндровые, четырехтактные) — 12400 л. с. (суммарная контрактная) + ЭД 2400 л. с. (суммарная контрактная).

В. Надводная: — 23,5 узла (максимальная, контрактная); — 16 узлов (экономическая), подводная: — 8 узлов (максимальная, контрактная); — 3 узла (в течение 32 часов).

Г. 220 т соляра + 35 т авиационного бензина.

Д. Надводная: — 14000 миль (16 узлов), подводная: — 96 миль (3 узла).

Е. 29,2%

Ж. 94 человека.

З. 1 –140-мм/40 тип 11 мод. 1. (Д. стр. — 81 кбт.; 5 выстрела в минуту; 150 выстрелов), 2 — 25-мм/60 тип 96 (Д. стр. — 40 кбт./5200 м; от 110 до 260 выстрелов в минуту; 1800 унитарных патронов), I-29 с ноября 1943 г.: 1 — 140-мм/40 тип 11 мод. А1; 2 — 25 мм/60 ТА тип 96; 4 — 13,2 мм/76 тип 93 (Д. стр. 6400 м/4500 м; от 250 до 450 выстрелов в минуту; 2400 унитарных патронов), I-29 с апреля 1944 г.: 2 — 25 мм/60; 4 — 13,2 мм/76; 2 — 37 мм/76 Flak М-42 (Германия: Д. стр. — 6600 м/4900 м; от 160 до 180 выстрелов в минуту; 2300 унитарных патронов), I-36 с апреля 1945 г.: 2 — 25-мм/60 тип 96, I-37 с сентября 1944 г.: 1 — 140-мм/40 тип 11 мод. А1; 4 — 25-мм/60 тип 96, I-37 с ноября 1944 г.: 4 — 25-мм/60 тип 96, I-36 с апреля 1945 г.: 2 — 25-мм/60 тип 96.

И. 6 носовых ТА 533-мм (17 торпед), I-27, I-28 и I-29 с апреля 1942 г.: карликовая ПЛ типа А. I-36 с октября 1944 г. и I-37 с ноября 1944 г.: 4 человекоуправляемые торпеды тип 1; 6 носовых ТА 533-мм (17 торпед). I-36 с апреля 1945 г.: 6 человекоуправляемых торпед тип 1; 6 носовых ТА 533-мм (17 торпед).

К. Катапульта "Куре 1" мод. 4; ГСМ тип 0 (Е14Y1).

Л. СУАО для 140-мм орудия: 1,5-м дальномер тип 97 (переносной), ПУТС для 533-мм ТА: АПТС тип 93; линейчатый ночной прицел тип 93; командирский перископ.

М. I-29 с декабря 1943 г. германская РЛС общего обнаружения FuMo-29, I-26 с мая 1944 г.: РЛС обнаружения воздушных целей тип 3 мод. 3 модиф. 1, I-26 с июня 1944 г. I-37 с сентября 1944 г., I-36 и I-38 с октября 1944 г.: РЛС обнаружения надводных целей тип 3 мод. 2 модиф. 2; РЛС тип 3 мод. 3 модиф. 1.

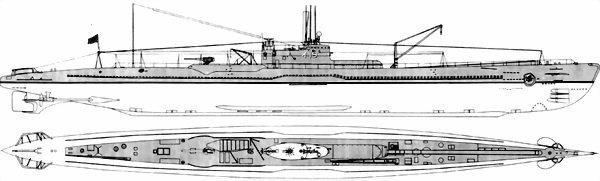

ПЛ I-19 типа B1 после всyпления в строй

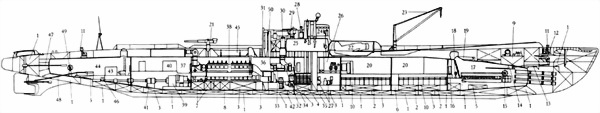

Продольный разрез ПЛ типа B1:

1. ЦГБ; 2. Цистерна пресной воды; 3. Топливные танки; 4. Уравнительная цистерна; 5. Дифферентная цистерна; 6. Шахта гирокомпаса; 7. Цистерна чистых масел; 8. Цистерна циркуляционных масел; 9. Торпедозаместительная цистерна; 10. АБ; 11. Якорный шпиль и его машина; 12. Носовой горизонтальный руль; 13. Привод носового горизонтального руля; 14. Машинка привода носoвoго горизонтального руля; 15. Пост управления носовыми горизонтальными рулями; 16. Нососвой пост системы ВВД; 17. Торпедный отсек (отсек живучести); 18. Лебедка торпедопогрузлчного устройства; 19. Торпедопогрузочный люк; 20. Жилой (аккумуляторный) отсек; 21. 140-мм орудие; 22. Контейнер для хранения ГСМ; 23. Кран для подъема ГСМ; 24. Ходовой мостик; 25. Боевая рубка; 26. Центральный пост; 27. Компрессоры системы ВВД; 28. 12-см бинокль; 29. 25-мм зенитный автомат; 30. Шахта вдувной вентиляции; 31. Шахта вытяжной вентиляции; 32. Главный вентилятор общесудовой системы вентиляции; 33. Центральный пост системы ВВД; 34. Компрессор для обслуживания катапульты; 35. Погреб артиллерийского боезапаса; 36. Отсек главных механизмов; 37. Отсек электродвижения; 38. Дизель; 39. ГЭД; 40. Щит управления ГЭД; 41. Paзобщительная муфта; 42. Главный насос осушительной системы; 43. Кормовой пост системы ВВД; 44. Кормовой жилой отсек (oтсек живучести); 45. Шлюпка; 46. Дeйдвудный сальник; 47. Привод вертикaльных рулей; 48. Привод кормовых горизонтальных рулей; 49. Пост управления кормовыми рулями; 50. Шахта дальномерного поста

I-15 (с июня 1939 г. заказ № 37) После вступления в строй вошла в состав 1-го ДПЛ Первой эскадры ПЛ Шестого флота, и до ноября 1941 г. занималась боевой подготовкой в водах Метрополии. С 10-го по 18.11.1941 г. корабль перешел из Йокосуки на атолл Кваджелейн. 26.11.1941 г. он в составе Первой группы ПЛ контр-адмирала Сато Цутому, которая должна была к северу от о. Оаху атаковать боевые корабли противника. 6.12.1941 г. I-15 заняла позицию в назначенном районе. 11.12.1941 г. она направилась к западному побережью США для борьбы с судоходством противника. 27.12.1941 г. ПЛ возвратилась на атолл Кваджелейн. С 18-го по 23.01.1942 г. корабль перешел в Йокосуку, где до 3.02.1942 г. на верфи флота часть ЦГБ приспособили для транспортировки 16 т авиационного бензина и установили оборудование для его передачи на летающие лодки типа "Каваничи" H8K1. До 12.02.1942 г. во Внутреннем японском море ПЛ занималась боевой подготовкой и затем перешла в Куре. С 13-го по 15.02.1942 г. I-15 перешла на атолл Кваджелейн, на подходах к которому с с одной из летающих лодок "Каваничи" H8K1 отрабатывались приемы передачи топлива в море. 23.02.1942 г. ПЛ направилась к рифам Френч-Фригейт для обеспечения удара по Перл-Харбор. 28.02.1942 г. она пришла в район к юго-востоку от рифов, где 3.03.1942 г. передала на летающую лодку "Каваничи" H8K1 11,5 т авиационного топлива. 7.03.1942 г. I-15 (капитан 3 ранга Исикава) обнаружила американское соединение во главе с АВ Enterрrisе, возвращавшееся после удара по о-вам Маркус. 14.03.1942 г. ПЛ пришла на атолл Кваджелейн. С 19-го по 28.04.1942 г. она выходила в море на перехват американских АВ, нанесших удар по Токио. С 12-го по 21.05.1942 г. корабль перешел в Куре, с 23-го по 25.05.1942 г. — в Оминато, а с 14-го по 19.06.1942 г. — на о. Парамушир, где поступил в распоряжение командующего Пятым флотом, но участия в боевых действиях у Алеутских о-вов не принимал. С 30.06 по 2.07.1942 г. ПЛ перешла в Куре, с 15-го по 27.07.1942 г. — на атолл Кваджелейн, а с 9-го по 14.08.1942 г. — на атолл Трук. 15.08.1942 г. она направилась к Соломоновым о-вам. 15.09.1942 г. в районе к северо-западу от о. Эспириту Санто лодка безуспешно четырьмя торпедами безрезультатно атаковала американскии авианосец Hornet. 16.09.1942 г. I-15 включили в состав Соединения "Б", призваннного осуществлять поиск и атаку боеаых кораблей противника у о-вов Эспириту Санто. 2.11.1942 г. к северу от о. Сан Кристобаль, в темное время суток, в надводном положении ПЛ была обнаружена с помощью РЛС американским ЭМ Мс Саllа. Американский корабль сразу открыл артиллерийский огонь. В I-15 попало несколько 127-мм снарядов, она погрузилась, а затем была потоплена глубинными бомбами со всем экипажем.

I-17 (с июня 1939 г. заказ № 38) После вступления в строй вошла в состав 1-го ДПЛ Первой эскадры Шестого флота, и до ноября 1941 г. занималась боевой подготовкой в водах Метрополии. С 10-го по 18.11.1941 г. корабль перешел из Йокосуки на атолл Кваджелейн. 26.11.1942 г. он вышел в море в составе Первой группы ПЛ контр-адмирала Сато Цутому, которая должна была к северу от о. Оаху атаковать боевые корабли противника. 6.12.1941 г. I-17 заняла позицию в назначенном районе патрулирования. 11.12.1941 г. она направилась к западному побережью США для поиска и атаки боевых кораблей противника, следующих к Гавайским о-вам. В тот же день ПЛ (капитан 3 ранга Нисино) к северу от Гавайских о-вов потопила американское торговое судно (6912 т) и 23.12.1941 г. торпедой тяжело повредила другое американское торговое судно (7038 т). 2.01.1942 г. корабль возвратился на атолл Кваджелейн. 27.01.1942 г. I-17 вышла в море для поиска американских АВ Yorktown и Enterprise. 13.02.1942 г. она получила приказ следовать к западному побережью США. 20.02.1942 г. бортовой ГСМ корабля дважды поднимался в воздух для поиска боевых кораблей противника, а 23.02.1942 г. — выбирал объект на побережье США для артиллерийского обстрела. 24.02.1942 г. ПЛ выпустила 17 140-мм снарядов по нефтяным приискам Элвоод у Санта-Барбары. Огонь велся в темное время суток, по площади (на основе данных разведки, проведенной 23.02.1942 г. бортовым ГСМ). На берегу возникли пожары, была обьявлена воздушная тревога. Командир I-17 (капитан 3 ранга Нисино) для корректировки огня планировал использовать бортовой ГСМ, но из-за поломки катапульты его в воздух поднять не удалось. 1.03.1942 г. лодка на подходах к Сан-Франциско торпедировала и потопила американский ТН William Н. Berg (8298 т). 27.03.1942 г. она возвратилась на атолл Кваджелейн. С 19-го по 28.04.1942 г. I-17 выходила вморе на перехват американских АВ, нанесших удар по Токио. С 12-го по 21.05.1942 г. корабль перешел в Куре, с 23-го по 25.05.1942 г. — в Оминато, а с 14-го по 18.06.1942 г. — на о. Парамушир, где поступил в распоряжение командующего Пятым Флотом, но участия в боевых действиях у Алеутских о-вов не принимал. С 30.06 по 2.07.1942 г. ПЛ перешла в Куре, с 15-го по 27.07.1942 г. — на атолл Кваджелейн, а с 9-го по 14.08.1942 г. — на атолл Трук. С 15.08.1942 г. она патрулировала у Соломоновых о-вов и 22.11.1942 г. пришла в Рабаул. С 8-го по 14.12.1942 г. I-17 перешла на атолл Трук. 10.01.1943 г. ПЛ направилась к восточным Соломоновым о-вам для борьбы с судоходством противника. 10.02.1943 г. для той же цели ей приказали перейти в район к северу от о. Новая Гвинея. 3.03.1943 г. корабль направился в море Бисмарка для спасения экипажей судов из состава конвоя, разгромленного американской авиацией. 4.03.1943 г. I-17 совместно с I-26 подобрала воды около 350 чел., которых 5.03.1943 г. доставили в Рабаул. 18.03.1943 г. корабль направился в район о-вов Фиджи и Самоа для борьбы с судоходством противника. 6.04.1943 г. ПЛ (капитан-лейтенант Харада) к западу от о. Фиджи потопила американский ТН (10169 т), на борту которого находились ТК РТ 165 и РТ 173. 21.04.1943 г. она пришла на атолл Кваджелейн. 17.07.1943 г. I-17 вышла с атолла Кваджелейн и направилась к восточным Соломоновым о-вам для борьбы с судоходством противника. 19.07.1943 г. на переходе она получила приказ следовать к Новым Гебридам. 19.08.1943 г. ПЛ (капитан-лейтенант Харада) в 40 милях к юго-западу от залива Ноумеа (о. Ноумеа, Новые Гебриды) в надводном положении была обнаружена новозеландским базовым самолетом, который вызвал экскортные корабли. Новозеландский корвет Tui глубинными бомбами, во взаимодействии с американской летающей лодкой, потопил I-17 со всем экипажем.
