Нападения (атаки) типа KD7

1	2	3	4	5	6	7
I-176	верфь флота, Куре	15.09.1937 г.	7.06.1941 г.	4.08.1942 г.	105,5×8,25×4,6/5,3 (15 мм)	1833 (1630)/2602 т
I-177	с. в. ф. "Кавасаки", Кобе	15.09.1937 г.	20.12.1941 г.	26.12.1942 г.
I-178	с. в. ф. "Мицубиси", Кобе	февраль 1938 г.	24 02.1942 г.	26.12.1942 г.
I-179	с. в. ф. "Кавасаки", Кобе	апрель 1938 г.	16.07.1942 г.	18.06.1943 г.
I-180	верфь флота, Йокосука	февраль 1938 г.	7.02.1942 г.	15.01.1943 г.
I-181	верфь флота, Куре	февраль 1938 г.	2.05.1942 г.	24.05.1943 г.
I-182	верфь флота, Йокосука	февраль 1938 г.	30.05.1942 г.	10.05.1943 г.
I-183	с. в. ф. "Кавасаки", Кобе	апрель 1938 г.	21.01.1943 г.	3.10.1943 г.
I-184	верфь флота, Йокосука	апрель 1938 г.	12.12.1942 г.	15.10.1943 г.
I-185	верфь флота, Йокосука	апрель 1938 г.	16.09.1942 г.	23.09.1943 г.

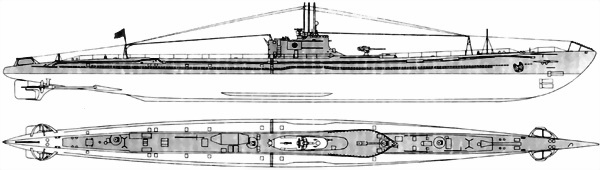

ПЛ I-176 типа KD7 после вступления в строй

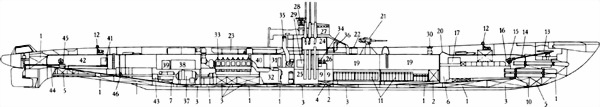

Продольный paзрез ПЛ типа KD7:

1. ЦГБ; 2. Цистерны пресной воды; 3. Топливные танки; 4. Уравнительная цистерна; 5. Дифферентные цистерны; 6. Шахта гирокомпаса; 7. Цистерна чистых масел; 8. Цистерна циркуляционного масла; 9. Провизионка; 10. Торпедозаместительная цистерна; 11. АБ; 12. Якорный шпиль; 13. Носовой горизонтальный руль; 14. Привод носового горизонтального руля; 15. Машинка привода горизонтального носового руля; 16. Станция управления носовыми горизонтальными рулями; 17. Носовая станция ВВД; 18. Носовой торпедный отсек; 19. Жилой (аккумуляторный) отсек; 20. Торпедопогрузочный люк; 21. 120-мм орудие; 22. Кранец первого выстрела; 23. Шлюпка; 24. Боевая рубка; 25. Погреб артиллерийского боезапаса; 26. Центральный пост; 27. Ходовой мостик; 28. 1,5-м дальномер; 29. Центральная станция ВВД; 30. Аварийно-спасательный буй; 31. Радиорубка; 32. Генерaтор; 33. Дизель; 34. Центральный пост ynравления рулями; 35. Шахта общесудовой вентиляции; 36. Шахта подачи воздуха к дизелям; 37. ГЭД; 38. ГРЩ; 39. Щит управления ГЭД; 40. Отсек главных механизмов; 41. Кopмовая cтaнция ВВД; 42. Кормовой жилой отсек; 43. Шинно-пневматическая муфта; 44. Привод кормового горизонтального руля; 45. Машинка привoдa кормового горизонтального руля; 46. Дейдвудный сальник

А. Официально заказаны в рамках "Четвертой программы по замене кораблей" 1939 г., но № 154 и № 155 строились по бюджету на 1937/38 гг., а остальные корабли — на 1938/39 гг. Первоначально классифицировались как большие (океанские), а с июля 1939 г. — как ПЛ нападения (атаки). Предназначались для совместных действий с надводными кораблями (главным образом ЭМ и КР) против линейных сил противника и борьбы с его торговым судоходством в центральной части Тихого океана. Проект разработан МТД и являлся развитием ПЛ типа KD6B. В отличие от прототипа, имел измененные обводы корпуса, менее мощные дизели с навешанными главными генераторами и сокращенные запасы топлива (соответственно изменилась и дальность плавания). В качестве ПУТС использовался автоматический прибор торпедной стрельбы (АПТС) тип 93. Корабли имели полутокорпусную конструкцию, восемь отсеков, разделенных плоскими переборками, три группы ЦГБ и топливные танки вне прочного корпуса. Главные механизмы (дизели, генераторы, ЭД и компрессоры ВВД) имели резино-металлические амортизаторы. Все конструкции легкого корпуса были выполнены сварными. Боевая рубка в виде цилиндра, положенного на прочный корпус. Рабочая глубина погружения 85 м. Автономность 90 суток. Вспомогательные механизмы, дизели с генераторами располагались в одном (пятом) отсеке, имели единую систему вентиляции и были разделены негерметичными перемычками. Подобная схема упрощала конструкцию корабля и снижала стоимость его постройки. Благодаря ей удалось увеличить автономность (главным образом по запасам провизии и пресной воды), улучшить условия обитаемости при возросшей численности экипажа, но при этом пришлось пожертвовать боевой живучестью. Эти корабли строились как альтернатива более дорогим ПЛ типа С1. Для сокращения сроков постройки, их конструкция в максимально возможной степени была упрощена. На практике "упрощения" привели к обратным результатам. Так, с момента закладки и до вступления в строй I-76 прошло почти пять лет (с сентября 1937 г. по август 1942 г.) Объясняется это необходимостью дорабатывать проект и устранить выявленные дефекты. ПЛ данного типа не удовлетворяли МГШ из-за малой дальности плавания, недостаточно мощных главных механизмов и сравнительно слабого вооружения (как артиллерийского, так и торпедного).

Б. Два ДГ (семицилиндровые, четырехтактные) — 8000 л. с. (суммарная контрактная) + ЭД — 1800 л. с. (суммарная контрактная).

В. Надводная: — 23 узла (максимальная, контрактная); I-76 — 22,4 узла (после вступления в строй); — 16 узлов (экономическая), подводная: — 8 узлов (максимальная, контрактная), — 5 узлов (в течение 10 часов).

Г. 135 т соляра

Д. Надводная: — 8000 миль (16 узлов), подводная: — 50 миль (5 узлов).

Е. 28,2%

Ж. 86 человек.

З. 1 — 120-мм/45 тип 3 мод. А2 (Д. стр. — 80 кбт./1000 м; 6 выстрелов в минуту; 170 унитарных патронов), 2 — 25-мм/60 тип 96 (Д. стр. — 40 кбт./5200 м; от 110 до 260 выстрелов в минуту; 1800 унитарных партронов), I-179: 4 — 25-мм/60 тип 96.

И. 6 носовых ТА 533-мм (12 торпед).

Л. СУАО для 120-мм орудия: 1,5-м дальномер тип 97 (переносной), ПУТС для 533-мм ТА: АПТС тип 93; линейчатый ночной прицел тип 93; командирский перископ.

I-176 (до мая 1942 г. I-76; до июня 1940 г. заказ № 154) 26.06.1942 г. (в процессе достройки) в командование кораблем вступил капитан 3 ранга Яхачи Танабе, который до этого на I-168, потопил американский АВ Yorktown. Без приемных испытаний I-176 вошла в состав 11-го ДПЛ Третьей эскадры Шестого флота и до конца августа 1942 г. занималась боевой подготовкой во Внутреннем японском море. 25.08.1942 г. она вышла из Куре и направилась к атоллу Трук. 3.09.1942 г. (на переходе) ПЛ включили в состав Соединения "А", призванного прервать коммуникации противника между о-вами Фиджи и о. Гуадалканал. 10.09.1942 г. корабль пришел на атолл Трук и 21.09.1942 г. направился к Соломоновым о-вам. 20.10.1942 г. I-176 (капитан 3 ранга Танабе) к востоку от о. Сан Кристобаль обнаружила и четырьмя торпедами атаковала американское ОС из четырех КР. Одна из торпед попала и тяжело повредила ТКР Chester (восстановительный ремонт занял более трех месяцев). Командир ПЛ доложил об уничтожении ЛК типа Texas. 16.11.1942 г. корабль пришел в Рабаул, где его включили в состав Специального соединения контр-адмирала Хисао Мито. С I-176 выгрузили весь артиллерийский боезапас, часть продовольственных запасов экипажа, демонтировапи 120-мм орудие, около 50 % эллементов АБ (что позволяло обеспечить пятиузловой ход в течение пяти часов) и воздушные калориферы. ПЛ могла принять в прочный корпус до 30 т различных грузов и еще 15 т располагались на буксируемом транспортном средстве (46-футовом понтоне Унхо-то). 18.11.1942 г. корабль пришел в Буин и с 22-го по 29.11.1942 г. доставил в Каминпо (25.11.1942 г.) около 40 т риса и медикаментов. 7.02.1943 г. он возвратился в Рабаул и 13.02.1943 г. отправился в Лаэ (о. Новая Гвинея) с грузом продовольствия. 19.02.1942 г. I-176 разгрузилась и перешла в район к югу от Порт-Морсби для борьбы с судоходством противника. 20.02.1943 г. она получила приказ следовать в базу и 22.02.1943 г. возвратилась в Рабаул. С 15.03.1943 г. лодка вновь направилась в Лаэ, имея на борту 35 т продовольствия. 19.03.1943 г. корабль подошел к побережью Новой Гвинеи и приступил к выгрузке (в темное время суток) с помощью десантных катеров. В этот момент его атаковали три американских бомбардировщика. В результате близких разрывов бомб на мостике были убиты рулевой, сигнальщик и тяжело ранен командир (капитан 3 ранга Танабе), получили повреждения ограждение рубки, легкий корпус, носовая группа ЦГБ и дифферентная цистерна, один из осколков пробил в центральном посту магистраль ВВД. I-176 легла на грунт, но из-за поступления воды была вынуждена всплыть и выбросится на отмель, где зкипажу удалось заделать пробоины, откачать воду и передать остатки грузов на берег. 20.03.1943 г. ПЛ вышла в море. 21.03 1943 г. у о. Новая Британия ее трижды атаковали самолеты противника. 22.03.1943 г. корабль возвратился в Рабаул. С 31.03 по 10.04.1943 г. I·176 самостоятельно перешла в Куре, где на верфи флота провели восстановительный ремонт. С 5-го по 20.05.1943 г. она перешла в Рабаул. С 5-го по 12.06.1943 г. ПЛ (капитан-лейтенант Ямагучи) доставила в Лаэ (8.06.1943 г.) 25 т продовольствия. 12.07.1943 г. корабль вновь направился в Лаэ, где 17.07.1943 г. выгрузил 20 т продовольствия и затем перешел в район к югу от Соломоновых о-вов для борьбы с судоходством противника. 26.08.1943 г. I-176 возвратилась в Рабаул. С 30.09 по 4.10.1943 г. она перешла в Лаэ, куда доставила 30 т продовольствия. 6.10.1943 г. к востоку от о. Новая Британия ПЛ обнаружил американский самолет базовой авиации. Корабль успел погрузиться, но в результате взрыва глубинной бомбы у него оказались разрушенными ограждение рубки (репитер гирокомпаса выбросило за борт) и надстройка в носовой оконечности. 10.10.1943 г. I-176 возвратилась в Рабаул и 4.11.1943 г. направилась к атоллу Трук. 16.11.1943 г. корабль (капитан-лейтенант Ямагучи) на южных подходах к атоллу Трук обнаружил и двумя торпедами потопил со всем экипажем американскую ПЛ Corvina. 20.11.1943 г. лодка пришла на атолл Трук, где силами личного состава ремонтной секции № 4 был проведен восстановительный ремонт. 1.01.1944 г I-176 включили в состав 12-го ДПЛ Шестого флота. 10.01.1944 г. она направилась в район к западу от Гавайских о-вов для борьбы с судоходством противника. 20.01.1944 г. ПЛ получила приказ вести разведку в интересах командующего Объединенным Флотом. 28.02.1944 г. корабль пришел в Рабаул. С 8-го по 23.03.1944 г. I-176 патрулировала в центральной части Тихого океана. 29.03 1944 г. она направипась к о. Бугенвиль для борьбы с судоходством противника 2.04.1944 г. на корабле вышел из строя один из дизелей. 6.04.1944 г. ПЛ была вынуждена возвратиться в Рабаул. 13.05.1944 г. I-176 направилась в район к северу от о. Новая Гвинея для борьбы с судоходством противника. 16.05.1944 г. между Новой Гвинеей и о. Бука лодку потопили со всем экипажем американские ЭМ Franks, Haggard и Johnston.
