Следующие три отсека занимали котельные отделения, они также разделялись водонепроницаемой переборкой по диаметральной плоскости. Между переборками на шпангоутах 7 кормовой и 3 носовой находилось заднее котельное отделение, между шпангоутами 3 и 12 носовые - среднее и между 12 и 21 носовые переднее котельное отделения. Диаметральная переборка разграничивала отделения левого и правого борта. В следующем отсеке, одиннадцатом, (21-26 носовые) располагается патронный погреб для 138,6-мм носовой артиллерии. В двенадцатом - снарядный и зарядный погреб носового 305-мм орудия (шпангоуты 26-34 носовые). Далее к носу шёл винный погреб (34-40 носовые). Таранное отделение оставалось пустым, в него не было доступа.

По вертикали броненосец делился на семь палуб. Считая от киля шли трюм, платформа, нижняя палуба, главная палуба, в русском флоте называемая броневая, батарейная, верхняя палуба, на которой находятся кормовая и обе бортовые башни и высшая палуба, которая для читателя будет понятнее под названием спардек.

Поворотливость и мореходность. Мореходные качества "Жорегибери" были великолепными, о чём не уставали повторять все, кто имел счастье командовать этим кораблём. Он легко всходил на волну, полубак даже в самую плохую погоду оставался почти сухим. Единственное, на что обращалось внимание, это затруднение стекания воды с бортовых спонсонов. Как бортовая, так и килевая качка были плавными. Корабль легко слушался руля и был устойчив на курсе, рыскание, правда, с ухудшением погоды увеличивалось. Такими превосходными качествами обладал броненосец, не имевший скуловых килей. Корабль оснащался только традиционными доковыми килями по диаметральной плоскости и по сторонам от неё против стрингера III.

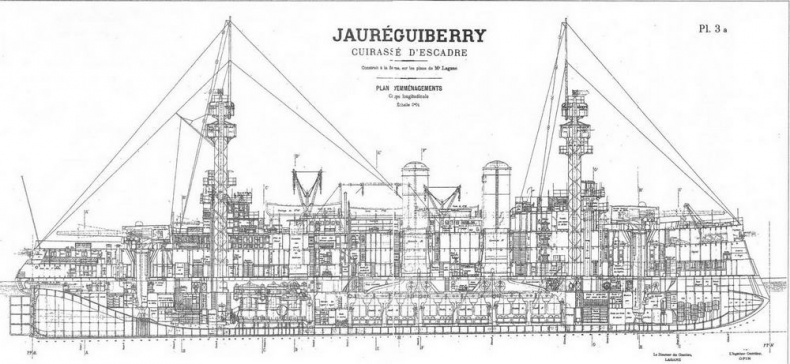

Броненосец "Жорегибери ". 1893 г. (Продольный разрез) FORGES ЕТ CHANTIERS DE LA MEDITERRANEE

Бронирование. Введение никеля в состав стали значительно улучшало её сопротивляемость снарядам по сравнению со сталежелезной бронёй. Это наглядно продемонстрировали испытания, состоявшиеся в Аннаполисе (СШСА) 18 сентября 1890 года.

Три плиты: из специальной стали завода Шнейдер в Крёзо, сталеникелевая того же завода и из металла компаунд фирмы Кэмэл энд К° в Шеффилде подверглись расстрелу из американских орудий. Было сделано по периметру четыре выстрела 152-мм снарядами, после чего следовал пятый выстрел 203-мм снарядом в центр. Сталеникелевая плита Шнейдера испытательной комиссией признавалась лучшей. Плита компаунд была пробита всеми снарядами и её стальное покрытие разрушилось. Два снаряда пробили плиту и деревянную подкладку насквозь. Обе стальных плиты задержали все снаряды, плита стальная целиком, продемонстрировала слегка лучшее сопротивление, чем плита сталеникелевая, но первая оказалась серьёзно расколота 203-мм снарядом, тогда как вторая осталась без трещин. Причём, сталеникелевая плита была тоньше соперницы на 8 мм.

Путь решения, таким образом, окончательно направился в сторону стали. Добавление хрома должно было ещё улучшить её качество и придать таким плитам идеальную вязкость. Увеличение поверхностной прочности плиты методом цементации, внедрённым чуть позже американцем Гарвеем (Harvey), ещё увеличил её сопротивляемость. Первые испытания гарвеированной стали во Франции прошли в мае 1891 года. Была проведена сравнительная стрельба по пяти стальным плитам толщиной 76 мм, которая выполнялась из 47-мм орудия Гочкиса снарядами весом 2,72 кг со скоростью 550 м/с. Сталеникелевая плита, прошедшая обработку "Гарвей", выдержала 21 попадание, расколов все снаряды, и обнаружила только единственную трещину, тогда как плита из обычной углеродистой стали была выведена из строя уже на десятом выстреле.

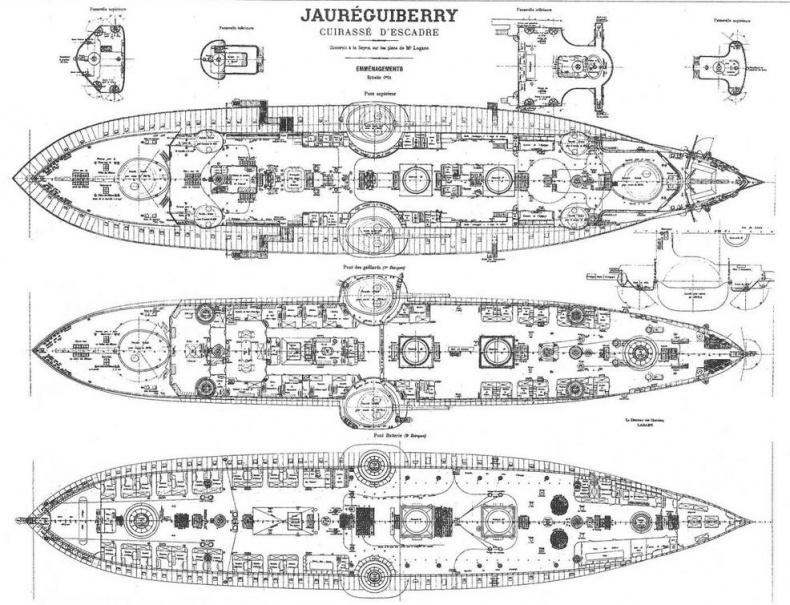

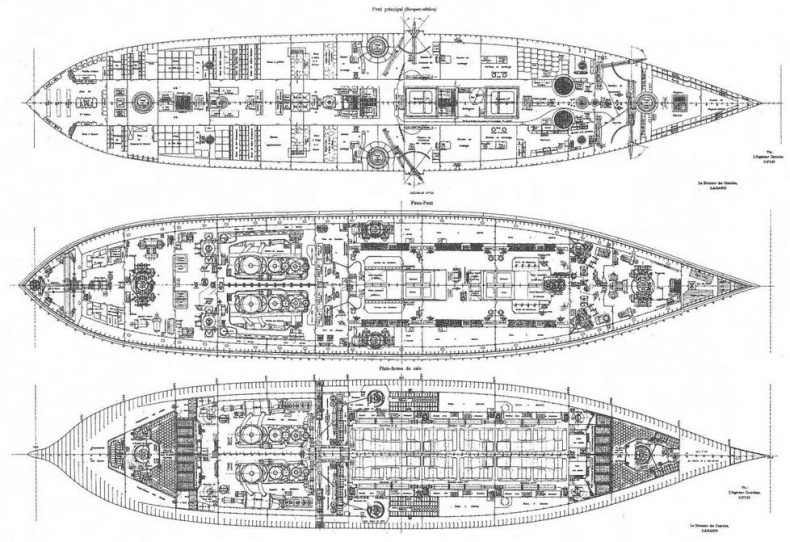

Броненосец "Жорегибери ". 1893 г. (Планы палуб)

В июле в Гавре уже испытывались сталеникелевые плиты толщиной 250 и 265 мм, также изготовленные Крё- зо. Они подтвердили высокую сопротивляемость как снарядам Хольцера (Holtzer) из хромистой стали, так и снарядам калёного чугуна. Кстати, не стоит путать испытательный полигон Гавр с известным городом. Полигон, на котором производились отстрел и приёмка флотом новых образцов артиллерии и брони находится восточнее Лорьяна, подальше от любопытных глаз, он до сих пор является закрытой территорией.

Испытания, продолжавшиеся до конца 1891 года, как следствие, привели к решению защитить броненосцы программы 1890 года поясной бронёй этого типа. Это означало, что производство такой брони должно быть поставлено на поток в чрезвычайно короткий срок, так как для головного "Жорегибери" вопрос с её заказом уже назрел. Тем не менее, Шнейдер, несмотря на лучшее качество своей продукции, был не в состоянии обеспечить бронёй все строящиеся корабли и руководство флота приняло компромиссное решение ставить броню разных типов. Такая практика имела место и раньше. Вспомним, что "Мажента" получил броню, аналогичную "Ош", то есть смешанную, тогда как на его ровесник "Брэнюс" пошла закалённая сталь. Не лучшим образом обстояло дело на потенциальных противниках, в частности, английских броненосцах типа "Роял Соверен".

"Жорегибери" стал первым броненосцем, на котором наряду со стальной впервые была применена сталеникелевая броня Крёзо, получившая название "специальная сталь". Технология её изготовления не была ещё отработана - плиты получались неоднородными по качеству, так что не факт, какая защита оказалась в итоге надёжнее: экспериментальная или проверенная стальная, доставленная из Сэн-Шамон. Забегая вперёд отметим, что во время Дарданелльской операции в 1915 году "Жорегибери" продемонстрировал замечательную сопротивляемость попаданиям турецких снарядов.

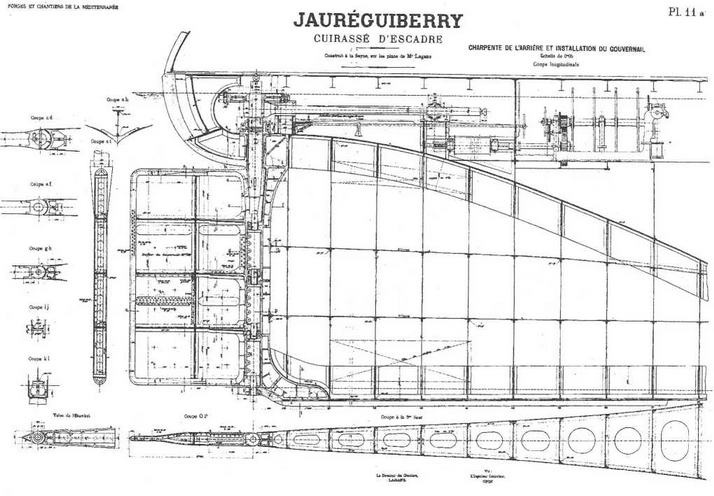

Броненосец "Жорегибери". 1893 г. (Продольный разрез корпуса, детали конструкции руля и план трюма в районе ахтерштевня)

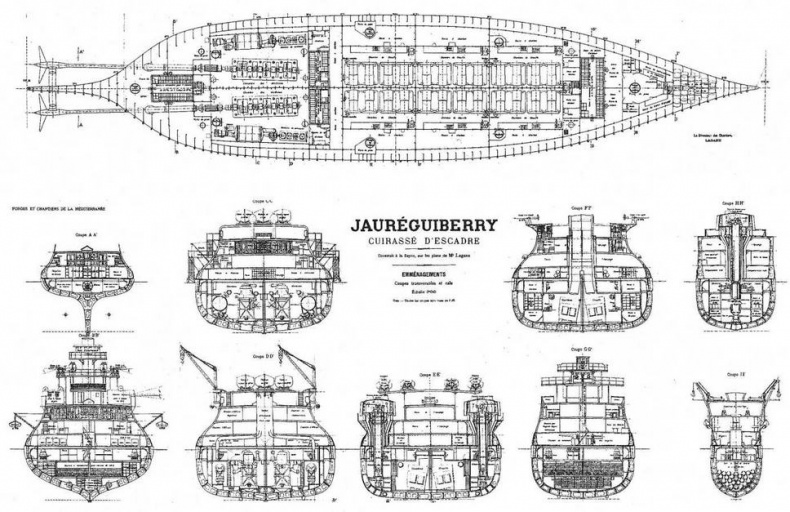

Броненосец "Жорегибери". 1893 г. (План трюма и поперечные сечения корпуса)

Его вертикальное бронирование было выполнено в соответствии с программой. По ватерлинии шёл полный пояс высотой два метра, причём на 0,5 м он возвышался над водой. Плиты уменьшающейся толщины укладывались на 300-мм тиковую подушку. В корме нижняя кромка пояса, подчиняясь общей кривизне борта, имела подъём, уменьшающий его общую высоту до 1,813 м. К носовой оконечности нижняя кромка понижалась до шпирона, составляя тем самым в месте прикрепления плит к форштевню общую высоту 3,676 м. Также полный верхний 100- мм пояс высотой на миделе 1,2 м к носу, напротив, повышался, так что он защищал форштевень по вертикали на 2,382 м.
