В качестве такого вертикального внутреннего бронирования предусматривалась поднятая до верхней палубы противоторпедная переборка, а как дополнение -продольные и поперечные бронированные переборки и траверзы. Отличительной чертой такой системы внутреннего бронирования было, во-первых, расположение переборок, напоминающее эшелонированную систему, во-вторых, большое относительное удлинение самого металла переборок, который должен был хорошо сопротивляться высокому давлению, развиваемому при взрыве. Для горизонтального бронирования учитывали те же обстоятельства, и тем самым лёгкое бронирование верхних палуб выполняло те же задачи против проникновения бомб и снарядов.

Первые попытки осуществления такой системы бронирования произвели на линейных крейсерах типа “Ринаун”. Крейсера типа “Корейджес” также принадлежат к тому же направлению развития бронирования, но надо иметь в виду, что всех их проектировали до Ютландского боя, что исключало использование боевого опыта этого сражения. При проектировании “Худа” произошло то же самое. Поэтому его бортовое бронирование не было значительно увеличено или же значительно распространено в нос и корму. Теперь же ширину главного броневого пояса можно было сделать относительно узким – согласно Braer [4], 3,15 м. При этом приходилось мириться с тем, что уже при крене 5° с одного борта верхний и, соответственно, с другого нижний край главного броневого пояса совмещались с поверхностью воды.

Главный броневой пояс длиной 171,4 м (66% длины корабля по ватерлинии) и шириной, согласно Raven/ Roberts [5], 2,89 м простирался от переднего края барбета башни “А” до заднего края барбета башни “Y” и был установлен на 70-мм прокладке из тикового дерева. По ватерлинии толщина главного броневого пояса составляла 305 мм, против 300 мм у “Макензена”, и по окончании постройки он располагался на 1,67 м выше и 1,22 м ниже ватерлинии при нормальном водоизмещении.

Главный броневой пояс продолжался дальше в носовую часть корабля толщиной 152 мм на длине 7,9 м и 127 мм до форштевня, в кормовую часть 152 мм на длине 15,5 м, не доходя до ахтерштевня.

Главный броневой пояс имел наклон плит под углом 12° к вертикали.

Наклонное расположение броневых плит должно было увеличить угол встречи при попадании снаряда, что ещё больше повышало сопротивляемость брони. Считалось, что на дистанции 15000-20000 м (81-108 каб.) наклон броневых плит под углом 10° к вертикали соответствует увеличению толщины брони на 10%. В случае с “Худом” наклонное расположение 305-мм броневых плит теоретически соответствовало 330-мм броневому поясу линкоров типа “Куин Элизабет”.

В средней части корпуса позади броневых плит обшивка борта имела довольно большую толщину – 51 мм. В оконечностях обшивка борта уменьшалась до 38 мм, причём такую толщину обшивка имела вплоть до настила двойного дна, образовывая внутреннюю часть буля. Оконечности главного броневого пояса замыкались 102- мм и 127-мм поперечными траверзами.


Линейные крейсера Англии. Часть IV. 1915-1945 гг.

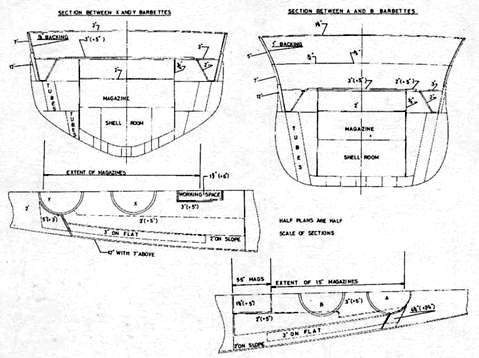

Линейный крейсер “Худ” (Чертеж с указанием усиления бронирования, проведенного в 1919 г. В скобках дана толщина брони после усиления)


Чтобы усилить подводное бронирование борта корпуса ниже главного броневого пояса, в районе котельных отделений на 38-мм наружную обшивку корпуса пришлось установить узкую полосу 76-мм брони шириной 0,92 м-так называемый дополнительный пояс. Нижияя кромка этой полосы брони находилась в 2,14 м ниже ватерлинии при нормальном водоизмещении. В носу и в корме она продолжалась 19-мм броней.

Средний броневой пояс, первоначально имевший толщину 152 мм и расположенный также между концами барбетов выше главного пояса до верхней палубы, увеличили по толщине до 178 мм и по ширине до 2,75 м. Далее в носовую и кормовую оконечности корабля он простирался толщиной 127 мм до того же уровня, что и 152- мм часть главного броневого пояса уровнем ниже. Ещё выше установили 127-мм верхний броневой пояс шириной также 2,75 м, достигавший палубы полубака. Он был значительно короче и простирался от заднего края барбета башни “А”, заканчиваясь непосредственно перед грот- мачтой. По концам броневых поясов у барбетов башен “А” и “Y” проходили 102-мм и 127-мм поперечные броневые переборки.

Само собой разумеется, что броневого пояса такой толщины было недостаточно, чтобы отразить попавшие в броню снаряды – она могла их только лишь “замедлить” и вызвать преждевременный разрыв, при этом внутреннее бронирование должно было локализовать действие взрыва. Тем самым, бронирование различной толщины покрывало практически весь борт корабля выше ватерлинии.

То, что “Худ” во второй мировой войне погиб в результате неудачного попадания снаряда, меньше всего говорит о недостатках системы бронирования как таковой, а скорее против не соответствующего времени состояния броневой защиты погребов боеприпасов.

Башни в плане имели форму многогранника. Плиты и стенки орудийных башен изготовили из крупповской цементированной брони. Лобовая плита имела толщину 381 мм, передние боковые стенки 305 мм, задние боковые стенки и задняя стенка 279 мм. Середина лобовой плиты опиралась на 432-мм гласисную плиту нецементированной крупповской брони, в свою очередь, соединявшуюся с нижними плитами башни. Крыша башен стала более плоской, чем раньше, и составлялась из трёх 127-мм плит нецементированной крупповской брони. Настил пола в задней части башни изготовили из 76-мм высокоупругой стали с добавлением над свесами крупповских нецементированных плит.

В марте 1917 г. разгорелась дискуссия относительно расположения снарядных и зарядных погребов, что потребовало проведения дополнительных испытаний.


Линейные крейсера Англии. Часть IV. 1915-1945 гг.

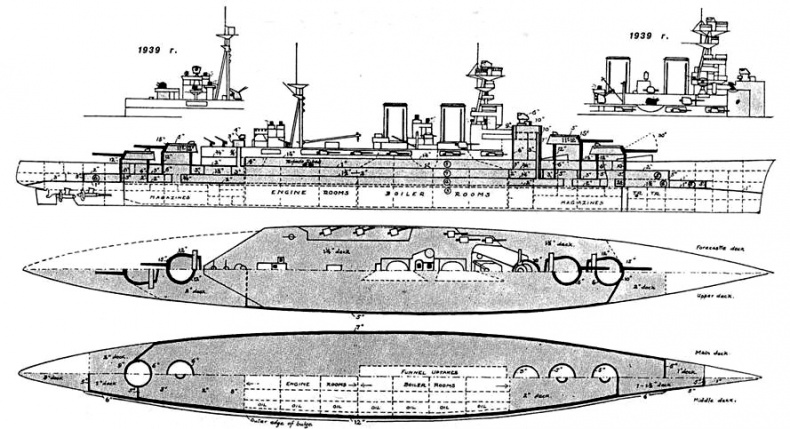

Линейный крейсер “Худ”. 1920 г. (продольный разрез и планы палуб с указанием бронирования) Из книги О. Parkes British Battleships. London. 1966.


В июне 1917 г. адмирал Дэвид Битти выразил мнение, что броневая защита линейных крейсеров типа “Худ” все-таки слабовата, и посоветовал довести толщину крыш орудийных башен до 152 мм. Битти отметил, что в Ютландском бою 114-мм крыша орудийной башни линкора “Малайя” выдержала попадание 280- мм германского снаряда, но он сомневался, что даже более толстая крыша сможет противостоять попаданию 380-мм снаряда.

После проведения 10 января 1918 г. по настоянию адмирала Битти опытовых стрельб по макету башни было решено увеличить толщину крыши башен до 152- мм, отчего их вес увеличился бы на 60 т. В процессе испытаний провели три опытовые стрельбы: две первые 343-мм снарядами с бронебойными наконечниками фирмы Хэтфилд и третья – новыми 381-мм снарядами фирмы Виккерс. Результат последнего опыта оказался обескураживающим. Снаряд пробил броневую плиту насквозь, образовав в ней идеально круглое отверстие и отогнув его края внутрь на 140 мм. Большая часть осколков упала позади плиты. Однако, поскольку 127-мм плиты для крыш башен “Худа” уже прокатали и испытали, приняли решение использовать их, предполагая на остальных трёх кораблях серии установить уже 152-мм плиты.
