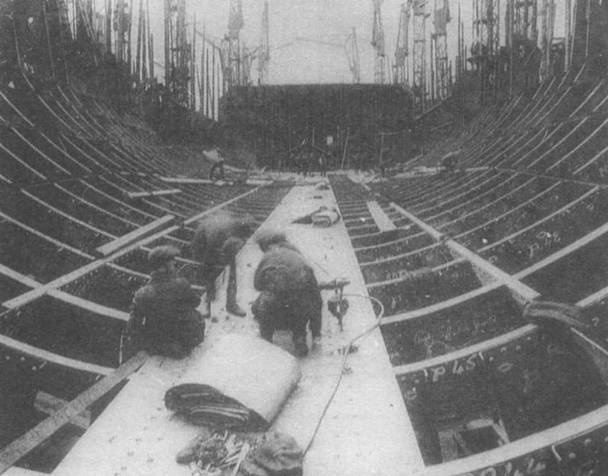

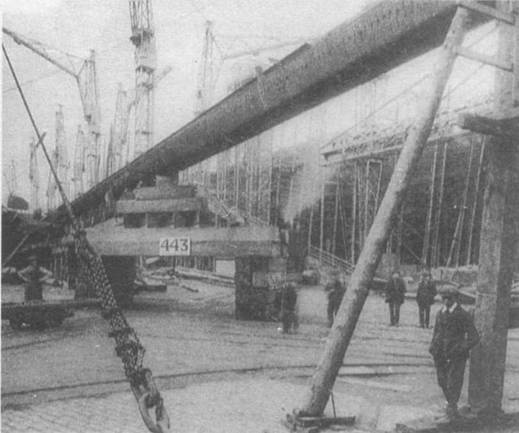

Корпус линейного крейсера “Рипалс” на стапеле. Установка киля и кормовых шпангоутов. 14 апреля 1915 г.


Руководству верфей Фишер высказал пожелание, чтобы в условиях войны оба линейных крейсера были построены в рекордно короткий срок – 15 месяцев и при этом сопроводил это требование патетическим возгласом: “Мы должны устранить всё, что станет на нашем пути”. После достижения договоренности о сроке постройки в 15 месяцев и внесении этого пункта в строительный контракт, фирмы сразу же получили официальные заказы на постройку.

Та срочность, с которой производилась подготовка к строительству этих кораблей, противоречила обычной практике Адмиралтейства. Так официальное разрешение на постройку выдали 30 декабря 1914 г., а фактическое одобрение Советом Адмиралтейства измененного проекта последовало только в апреле 1915 г.

В первую половину января представители службы начальника отдела кораблестроения осмотрели уже заготовленный для линкоров металл на верфях “Пальмерс” и “Фэрфильд” и решали, что из них можно использовать при постройке крейсеров по новому проекту. Затем металл с верфи “Пальмерс” перевезли в Клайдбанк на верфь “Джон Браун”.

До 21 января 1915 г. верфи провели основную подготовку производства. Хотя формальное одобрение проекта Советом Адмиралтейства произошло только 22 апреля 1915 г., уже 21 января они имели необходимую документацию для немедленного начала работы. Ещё через четыре дня, 25 января 1915 г. в день рождения Фишера, состоялась одновременная закладка обоих линейных крейсеров. Таким образом, прошло всего чуть больше месяца от начала рабочего проектирования до закладки корабля.

К 31 января отдел проектирования обеспечил обе верфи теоретическими чертежами и исходными данными, необходимыми для разработки большей части рабочей документации, включая спецификацию корпуса, миделевое сечение, продольный разрез и чертежи палуб, поперечное сечение бронированных палуб, эскизы броневых плит, благодаря чему уже через год крейсера были готовы к спуску на воду.

До 15 февраля подготовили к установке на киль-блоки участок киля длиной 76 м и доставили к стапелю 4000 т стали, к 28 февраля отдел проектирования закончил разработку большей части проектной документации, до 15 марта установили на киль-блоки 375 т стальных конструкций килевой части корпуса, ещё 3000 т стали подготовили к установке, к 30 марта установили на киль-блоки 800 т стальных конструкций, к 12 апреля верфям передали все необходимые рабочие чертежи, спецификации и инструкции по постройке, выполнив, таким образом, весь объём технической документации за 4 месяца (с 19 декабря 1914 г.), установили на кильблоки 1200 т стальных конструкций.

Согласно Campbell [2], Burt [3], Brayer [4] и Raven/Roberts [5], по состоянию на 2 апреля 1915 г. проектное нормальное водоизмещение линейных крейсеров типа “Ринаун” составляло 26500 т, почти как у “Лайона", при осадке носом 7,62 м, кормой 7,93 м, средней осадк 7,8 м (против 8,68 м у “Тайгера”). Полное водоизмещение составило 30100 т, в полном грузу (без нефтяного топлива) 30835 т при средней осадке 8,92 м.

Согласно Conway [1], среднее водоизмещение составляло 27650 т, а в полном грузу 30835 т.

Согласно Campbell [2], по проекту длина крейсеров типа “Ринаун” составляла: между перпендикулярами 228,8 м (согласно Brayer [4], 228,6 м, Burt [3], Raven/Roberts [5], 228,75 м), по ватерлинии 240.9 м (согласно Brayer [4], 240,0 м) и полная 242,2 м (согласно Conway, [1] 242,0 м, Burt [3], Raven/ Roberts [5], 242,17 м), что на 27,5 м было больше, чем у “Тайгера”.

Согласно Conway [1], Campbell [2] и Brayer [4], максимальная ширина крейсеров типа “Ринаун” составляла 27,4 м (Burt [3], 27,43 м, Raven/Roberts [5], 27.45 м), почти столько же, как у “Тайгера”, отношение L/B равнялось 8,82, против 7,78 у “Тайгера”. Согласно Brayer [4], после наделки булей у обоих крейсеров ширина корпуса увеличилась до 31,3 м.

Высота надводного борта при нормальном водоизмещении в носовой оконечности составляла 9.8 м, на миделе 7,2 м и 5,8 м в корме, почти как у “Тайгера”. Высота борта на миделе равнялась 14.96 м. Увеличение осадки на 1 см соответствовало увеличению водоизмещения на 40,6 т.

Корпус корабля разделили водонепроницаемыми переборками на 26 основных отсеков. Двойное дно установили на 83% длины корабля. Способ связей клёпаной конструкции корпуса – смешанный набор поперечных шпангоутов и продольных стрингеров.

Требование Совета Адмиралтейства, за которое адмирал Фишер нёс ответственность, заключалось в установке возможно большего числа 381-мм орудий в корпусе ограниченного водоизмещения при возможности достижения скорости хода 32 уз.

В виду необходимости постройки крейсеров в течение 15 месяцев, что являлось самым важным требованием и из чего исходил Фишер, проект основывался на находящихся в производстве шести башен 381-мм орудий.

Хотя для успешной корректировки стрельбы методом наблюдения за всплесками был необходим залп, как минимум, восьми орудий, то наличие только шести орудий на корабле не позволяло полностью использовать этот способ, всё же пришлось пойти на установку шести орудий главного калибра в трёх двухорудийных башнях.


Линейные крейсера Англии. Часть III

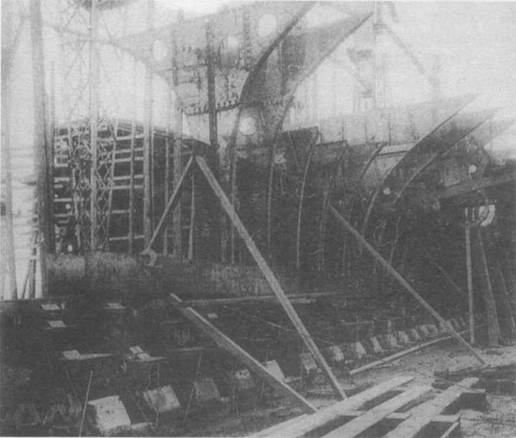

Корпус линейного крейсера “Рипалс” на стапеле. 1915 г.


Таким образом, артиллерия главного калибра крейсеров состояла из шести спроектированных в 1913 г. скорострельных 381 – мм орудий образца Mk.I, с весом скрепленного проволокой ствола 97,3 т и механизма запирания 2,7 т. Длина орудия составляла 16520 мм, канала ствола в 42 калибра (16002 мм), нарезанной части ствола 13115 мм. Система нарезов представляла собой обыкновенный профиль, крутизна нарезов постоянная – один оборот на 30 калибров.

Орудия стреляли снарядами весом 872 кг (согласно Brayer [4], 875 кг) со скоростью у дульного среза 747 м/с (согласно Полякова [1 1], 857 м/с) и развивали дульную энергию 24366 тм. Масса полного заряда весила 194 кг кордита MD19, уменьшенного 146 кг. Скорострельность составляла около двух выстрелов в минуту.

Установки обеспечивали угол склонения стволов орудий 5°, возвышения 20°, что обеспечивало дальность стрельбы 21690 м (117 каб.). Максимальная дальность стрельбы при угле возвышения 30° составляла 32000 м (173 каб.). Живучесть ствола допускала 350 выстрелов.

Две линейно-возвышенные башни “А” и “В” расположили в носовой части корабля, третью в кормовой. Расстояние оси барбета башни “А” от форштевня составляло 64 м, между осями барбетов башен “А” и “В” 16 м, между осями барбетов башен tk A" и “Y” 138 м, что с учётом диаметра барбета (9652 мм) определяло длину гланого броневого пояса, оси барбета башни “Y” от ахтерштевня 40 м.
