В Великобританию возвращались через Манилу, Лабуан, Пенанг* Тринкомали, Суэцкий канал, Мальту и Гибралтар, появившись, согласно Burt [3], 2 июня в Плимуте, согласно Rav^n/Roberts [5], 20 июня в Портсмуте. 28 июля в Портсмуте “Ринаун" снова вывели в резерв, сократив на нём численность экипажа.

К моменту подписания в 1922 г. Вашингтонского морского соглашения “Ринаун" ещё не имел бортовых наделок (булей), в отличие от своего систершипа “Рипалса", на котором их установили во время ремонта и модернизации в 1918-20 гг. Поэтому в начале 1922 г. состоялось совещание ряда служб флота, на котором обсуждались предполагаемое пероборудование “Ринауна" и конструкция предназначенных к установке на нём булей подводной защиты. В основу положили предложения начальника отдела кораблестроения флота, внесённые 16 февраля 1922 г. и включавшие некоторые отличия от способа модернизации “Рипалса”.

В июле Адмиралтейство одобрило спецификацию предполагаемых работ.

19 июля 1923 г.

“Ринаун” вывели в резерв, перевели на государственную верфь в Портсмут и поставили в док для проведения ремонта, где по июль 1926 г. (в течение трёх лет) на нём проводили обширный ремонт и кардинальную модернизацию.

В процессе проведения модернизации 152-мм главный броневой пояс по ватерлинии был снят. На “Ринауне” установили новый 229-мм главный броневой пояс, причём по высоте его установили на 914 мм выше прежнего, но перестановки старого 152-мм главного броневого пояса выше нового главного, как это раньше произвели на “Рипалсе”, здесь не сделали, поскольку опасались появления слишком большой осадки. В образовавшееся незащищённое пространство борта между нижним концом главного броневого пояса и полками шельфа установили скошенные броневые плиты с толщиной 229 мм в верхней и 51 мм в нижней части у шельфа. В оконечностях корпуса толщина плит броневого пояса не изменилась и оставалась прежней – 102 и 76 мм. Распределение толщин плит по длине пояса также не изменилось.

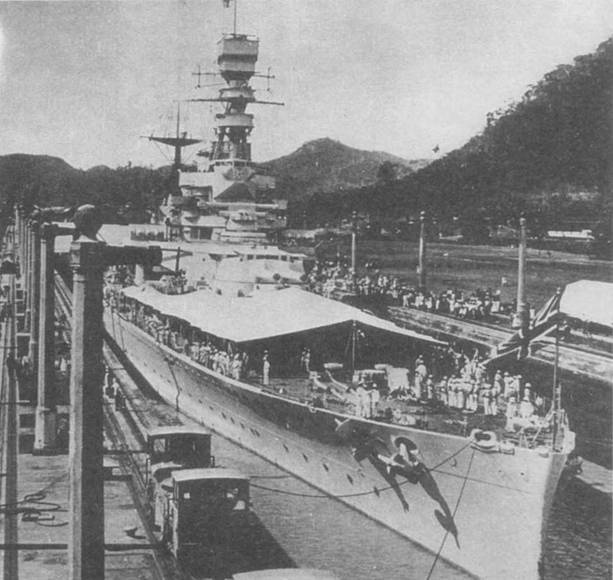

“Ринаун” в Панамском канале

Из общего числа 229-мм броневых плит 24 плиты первоначально предназначались для чилийского линейного корабля “Альмиранте Кохрен”, а остальные 28 плит и все скошенные плиты (примерно 200 т) изготовили специально для “Ринауна”. Общий вес новой бортовой брони составлял 1430 т (229- мм и скошенные плиты) + 40 т (51-мм плиты) + 35 т (дополнительные шпангоуты-подкрепления под броней на высоте от шельфа до верхней палубы). Вес снятого 152-мм броневого пояса равнялся 896 т. В результате установки 229-мм пояса водоизмещение корабля увеличилось на 609 т.

Одновременно произвели усиление палубного бронирования. Поверх плоской части и на скосах главной (броневой) палубы в районе погребов боезапаса добавили 51-мм нецементированные броневые плиты. В районе котельных отделений, снаружи от установленных между верхней и главной палубами новых продольных переборок уложили дополнительные 38-мм плиты. В районе машинных отделений главную палубу дополнительно не усиливали, и она сохранила свою прежнюю 76-мм толщину.

Помимо этого, над скосами главной палубы горизонтально уложили нецементированные броневые плиты различной толщины, расположив их от верхней кромки скоса и не доходя 610 мм до борта корабля. В районе погребов боезапаса установили 102-мм плиты, в районе машинных и котельных отделений 64-мм. Таким образом, в этом месте на корабле установили как бы новую бронированную палубу. Ни одну из уложенных в период строительства плит из высокоупругой стали не сняли. Толщина брони увеличивалась укладкой новых плит поверх старых.

Для защиты погребов боезапаса от продольного огня промежуточная палуба также получила дополнительную броню. В носовой части на расстоянии 4,6 м впереди барбета башни “А” 76-мм нецементированные плиты уложили поверх 19-мм плит из высокоупругой стали. В кормовой части на расстоянии 7,6 м в корму от барбета башни tk Y” 38-мм нецементированные плиты уложили поверх 64-мм плит из высокоупругой стали.

Новые стальные плиты палубного бронирования имели большую площадь и укладывались без зазоров. Чтобы их уложить, рабочим пришлось временно снять все промежуточные переборки и различное оборудование. И хотя этот метод оказался относительно трудоёмким и дорогостоящим, тем не менее, Адмиралтейство согласилось, что это действительно необходимо для создания полноценной и эффективной защиты. Бессмысленно было действовать так же, как в период первой мировой войны, когда из-за жестких ограничений во времени бронирование усиливалось укладкой плит малой площади вокруг имеющихся конструкций.

Почтовые открытки изданные в честь третьего дальнего плавания “Ринауна” в 1921-1922 гг.

“Ринаун" стал первым британским линейным крейсером, получившим палубную броню из нецементированных стальных плит. Вес дополнительного палубного бронирования составил 1020 т (горизонтальные броневые плиты и две 51-мм продольные переборки), 127 т (скосы главной палубы) и 40 т (дополнительные палубные опоры). Всё это вылилось в 1187 т дополнительного водоизмещения.

Между верхней и главной палубами в качестве противоосколочной защиты кожухов дымовых труб установили по одной продольной переборке с укрепленными на них 51-мм нецементированными стальными плитами. Их расположили на расстоянии 4,6 м от диаметральной плоскости и по длине корабля от основания передней боевой рубки до кормовой переборки котельных отделений.

В процессе модернизации на “Ринауне”, как новинку судостроения, установили цельные противоторпедные були, но это ещё не означало, что установили “настоящие” були. Двойные борта ниже полок шельфа под плиты главного броневого пояса выдавались наружу, кругообразно изгибались ниже скосов броневой палубы. Они уходили на 4,27 м внутрь и на 0,91 м наружу корпуса и проходили по длине погребов боезапаса всех башен, котельных и машинных отделений. “Ринаун” и “Рипалс” оказались первыми боевыми кораблями британского флота,за исключением мониторов, оборудованными такого вида булями.

Були “Ринауна” имели модифицированную конструкцию и предназначались вместо продольной противоторпедной переборки и бронированных экранов в районах погребов боезапаса у крейсеров предыдущих проектов. При этом удалось избежать излишнего увеличения ширины корпуса, поскольку его наружная броневая защита сохранилась. Конструция булей состояла из множества разделенных перегородками небольших отсеков двойного борта и наполненной нефтью широкой “подушки”. От корпусных отсеков були отделялась легкими продольными переборками, образовавшими узкие воздушные промежутки (коффердамы), и не были заполнены полыми герметичными трубами, чем отличались от конструкции настоящих булей находящегося в то же время в постройке линкора “Ремилес”. Это позволило резко уменьшить прирост осадки – всего на 76 мм, против 305 мм на “Рипалсе”. В результате наделки булей водоизмещение крейсера увеличилось ещё на 1100 т.
