Именно поэтому в следующем альтернативном проекте под номером “5" расположение двух средних башен с четырьмя 305-мм орудиями в районе миделя изменили на эшелонированное, то есть уступом по диагонали с таким расчетом, чтобы обеспечить возможность ведения огня орудиями неподбойной башни на противоположный борт в секторе обстрела 30°, если подбойную башню выведут из строя. Вот тут-то и могло пригодиться превосходство в скорости, обеспечивающее выбор нужной дистанции и траверза (пеленга) для стрельбы всеми башнями. Хотя на практике для выполнения этого при известных обстоятельствах могло потребоваться много времени.

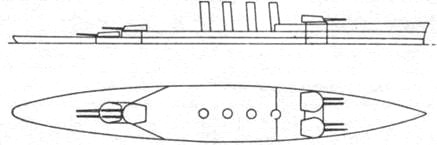

Альтернативные проекты броненосного крейсера разработанные главным конструктором Адмиралтейства Нарбетом.

Проект №1.

Проект №2.

Проект №3.

Проект N24.

Проект №5.

Более удачный бортовой огонь мог быть получен установкой средних башен в диаметральной плоскости, однако это уменьшило бы продольный огонь всего лишь до двух орудий. В проекте при нормальном водоизмещении 17250 т основные размерения крейсера составляли 164,7 х 23,8 х 7,93 м. Высота осей стволов орудий над уровнем нормальной ватерлинии оставалась такой же, как и в проекте под номером “4”. Бронирование сохранялось таким же, как и в предыдущих проектах, но количество 102-мм орудий увеличили до 14. Номинальная проектная мощность на валах составляла 42500 л.с.

Наконец, в предложенном в ходе обсуждения варианте проекта под номером “6” сделали попытку сдвинуть эшелонированное расположение башен в нос корабля за счет перемещения носовой башни на новое место в районе миделя в диаметральной плоскости, но острые обводы носовой оконечности корпуса делали такое перемещение невозможным. В результате Комитет решил принять за основу модифицированный проект под номером “5", но с добавлением длинного полубака, продолжавшегося до кормовой башни, для придания крейсеру лучшей мореходности и получения большего возвышения над ватерлинией осей орудий средних башен. Крейсер предполагали оснастить двумя треногими мачтами и навесной палубой для орудий противоминной артиллерии. От общего редута для средних башен в окончательном варианте проекта отказались, установив обе средние башни в отдельные барбеты. Утвержденный проект при нормальном водоизмещении 17750 т имел основные размерения 167,8 х 24,1 х 8,23 м.

Проект крейсера, который появился в результате этих обсуждений, имел большее сходство со многими из новых броненосных крейсеров, чем с “Дредноутом”, хотя определенно повторял некоторые его характерные черты. При своем сильно удлиненном корпусе, в который необходимо было вместить новейшие котлы большой паропроизводительности и турбинную энергетическую установку, было возможно иметь две башни 305-мм орудий в средней части корпуса корабля только при их эшелонном расположении, что обеспечивало бортовой залп всей артиллерией главного калибра, правда, в строго определенном секторе ведения огня. Палуба полубака простиралась в корму на две трети длины корпуса корабля, обеспечивая высокое положение башен главного калибра в средней части корабля и противоминной артиллерии в составе 102-мм орудий, вместо 76-мм “Дредноута”.

При разработке проекта была сделана слишком оптимистическая оценка экономии веса энергетической установки в результате применения турбин вместо паровых поршневых машин. Более реалистическая оценка показала, что экономия веса не превышает 12,5%. что привело к изменению проекта. При этом для модифицированного проекта под номером ”5" конструкторы получили нормальное водоизмещение 16850 т при основных размерениях 164,7 х 24,1 х 7,93 м. Отношение длины к ширине составило 6,83.

Этот проект и стал базисным для британских линейных крейсеров первого поколения, хотя первые три корабля, заложенные по программе 1905-06 г.г., различались между собой по некоторым параметрам. Вооружение их состояло из восьми 305-мм скорострельных орудий, тринадцати 102-мм скорострельных орудий и пяти торпедных аппаратов. Главный броневой пояс толщиной 152 мм обеспечивал бронирование борта на уровне от 1,98 м выше и до 1,37 м ниже ватерлинии при нормальном водоизмещении. Толщина бронирования башен главного калибра составляла 203 мм. Выбранная проектная мощность паровых поршневых машин в 41000 л.с., по расчетам конструкторов, позволяла ожидать наибольшую скорость корабля в 25,5 уз. и гарантированную 25 уз.

Расположение дымовых труб, а оно зависело от размещения котельных отделений, менялось при рассмотрении различных вариантов проекта. В отношении проекта Фишера-Гарда сведений о расположении дымовых труб не сохранилось. Проекты под номерами от “1” до “5” предусматривали четыре тонкие и высокие слегка наклоненные назад дымовые трубы, поставленные в ряд на одинаковом расстоянии друг от друга. Проект под номером “6" и утвержденный модифицированный проект в этом отношении были почти такими же, за исключением того, что кормовая дымовая труба стояла отдельно со своим котельным отделением, чтобы таким образом освободить место башням, эшелонно расположенным в середине корпуса. Этот промежуток был сохранен и в окончательном варианте проекта, но в нем впервые вместо трех передних дымовых труб путем объединения носовых дымоходов в один получили две большие дымовые трубы. Они уже не имели наклона и были с плоскими боковыми сторонами, то есть в плане они образовывали почти овальную форму.

Линейные крейсера типа “Инвинсибл” стали первыми в мире кораблями этого класса. По существу, они открыли новую эпоху не только как новый класс кораблей, но и во взглядах военно-морского командования на дальнейшее тактическое и стратегическое использование крейсеров. Представляя собой логическое развитие предыдущих типов броненосных крейсеров, они превосходили их по всем параметрам и оказали громадное влияние на военно-морские доктрины основных морских держав. “Инвинсибл” не в меньшей мере, чем “Дредноут”, заслуживает право считаться революционным кораблем в военном судостроении. Его появление заставило другие морские державы последовать примеру Великобритании.

Рабочий проект броненосного крейсера нового поколения разрабатывался под руководством главного конструктора управления военного кораблестроения Нарбета почти параллельно с рабочим проектом “Дредноута”. Но, когда проектирование дошло до стадии детальной разработки крейсера, внимание инженеров полностью переключилось на проект “Дредноута”, поскольку там появились неожиданные трудности, связанные с обеспечением требуемой скорости. Это отнимало очень много времени, поэтому для завершения работы проект крейсера передали инженеру-конструктору Уайтингу.
