Наконец-то был удален полностью бесполезный кормовой торпедный аппарат, который лишь мешал рациональной компоновке кормовой части и особенно размещению рулевых машин. Но, с другой стороны, теперь нужно было предусмотреть по два торпедных отделения на каждый борт вместо одного, как раньше, что приводило к увеличению источников опасности из-за большого объема занимаемых ими помещений.

Бронирование получалось такой же толщины и протяженности, что и у предшественников. Только толщина лобовой брони и барбетов башен была увеличена соответственно увеличению артиллерии главного калибра. Примечательным стал отказ от обычного в немецком судостроении общего расположения скосов броневой палубы. Это относилось к району цитадели, чтобы облегчить погрузку угля, а не к корме корабля.

Главный броневой пояс из крупповской цементированной 300-мм брони начинался за 3 м до башни “А” и заходил на 3 м за башню “Д”, суживаясь до 150 мм у нижней кромки в 1,7 м ниже главной ватерлинии и до 240 мм у верхней палубы и оканчиваясь 250-200-мм поперечными переборками. В носовой и кормовой оконечностях главный броневой пояс не достигал верхней палубы и соответственно имел толщину 120 мм, не доходя 21 м от форштевня, продолжаясь далее толщиной 30 мм до самого форштевня и толщи ной 100 мм, не доходя 11 м до ахтерштевня, где оканчивался поперечными переборками – в носовой части толщиной 120 мм, в кормовой – 100 мм.

Башни имели толщину лобовой части 320 мм, боковых стенок 200 мм, задней стенки 215 мм, наклонной части крыши 180 мм и плоской части крыши 110 мм, за исключением “Эрзац Блюхер” (“Граф Шпее”), у которого толщина лобовой части составляла 300 мм, боковых стенок 200 мм, задней стенки 210 мм, наклонной части крыши 150 мм и плоской части крыши 100 мм. Барбеты башен главного калибра имели толщину стенки 290 мм, уменьшаясь до 120 мм (“Эрзац А” (“Эрзац Фридрих Карл”) – 150 мм) за броневым поясом батареи и до 90 мм за главным броневым поясом и бронированными переборками.

Толщина бронирования батареи среднего калибра составляла 150 мм. Между орудиями имелись переборки, а за ними защитные экраны толщиной 20 мм. Бронирование передней боевой рубки было выполнено толщиной 350-300 мм, ее основания 200 мм и крыши 150-100 мм, задней боевой рубки соответственно 200 мм и крыши 80 мм.

Бронированная палуба была на уровне главной палубы в середине корабля и не выходила за пределы противоторпедной переборки, поэтому здесь у нее не было скосов. Она имела толщину 30 мм, увеличиваясь до 60 мм над погребами боезапаса, в то время как в носовой части она имела толщину 50 мм у нижней кромки броневого пояса и от 80 до 110 мм в кормовой части немного выше ватерлинии у его верхней части.

Верхняя палуба имела толщину 25 мм над главным броневым поясом за пределами площади батареи, 50-30 мм над батареей 150-мм орудий и 25 мм ближе к диаметральной плоскости корабля.

Толщина противоторпедной переборки составляла 50 мм, увеличиваясь до 60 мм в районах от башни “А” до башни “В” и от “С” до “Д” и продолжаясь в виде противоосколочной переборки толщиной 30 мм до верхней палубы.

По сравнению с кораблями более ранней постройки, количество котельных установок на жидком топливе значительно увеличилось. Первоначально на “Макензене” в котельных отделениях должны были установить 4 двусторонних нефтяных котла и 12 односторонних котлов угольного отопления. Доля котлов нефтяного отопления составляла 40%.

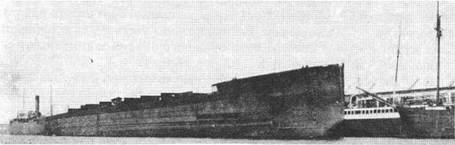

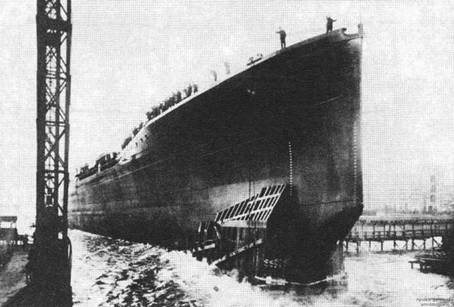

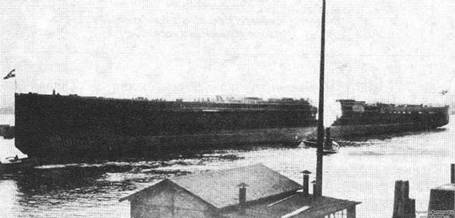

"Эрзац Виктория Луизе"- "Макензен” во время и после спуска на воду. 21 апреля 1917 г.

Позднее военно-морское командование потребовало дальнейшего увеличения доли котлов нефтяного отопления. Это можно было сделать без каких- либо трудностей в машиностроении и кораблестроении, но департамент “К” отклонил это, мотивируя тем, что, “…пока командование флота не сможет составить себе определенного мнения об испытаниях котлов нефтяного отопления на кораблях типа “Кениг” и “Дерфлингер”, будет трудно объективно оценить их преимущества и недостатки”. Уже после завершения проектных работ наметили другой путь реконструкции котельного отделения.

Пять котельных отделений должны были разделить так, чтобы вместо двух котлов по мере необходимости стояли рядом друг с другом четыре, а всего предполагалось иметь в наличии 8 двухсторонних нефтяных котлов и 24 односторонних угольных котла типа Шульце-Торникрофта (немецкий военно-морской тип). Таким образом, в котельных отделениях имелось в общей сложности 32 котла, что было значительно больше, чем на кораблях предыдущих проектов.

Это соответствовало намерениям морского ведомства иметь много небольших котлов, чтобы обеспечивать более равномерное производство пара, а также чистку топок. Отрицательной стороной этого было повышение веса котельной установки и усложнение ее из-за увеличенного количества трубопроводов и клапанов.

Бортовые угольные ямы во внутреннем коффердаме были расположены только рядом с котельными отделениями. В районе машинного отделения и погребов боезапаса внутренний коффердам служил в качестве цистерн для нефти, поскольку иным способом такое количество нефти (2 000 т) не размещалось. В этом же районе для замены “защитного эквивалента” угля толщину противоторпедной переборки увеличили с 50 до 60 мм.

О скорости линейного крейсера “Макензен” имеется много различных и противоречивых данных. Это происходит, вероятно, от того, что в немецком военно-морском флоте были смешаны два различных понятия. Различались “6-часовой форсированный ход” и “форсированный ход на мерной миле”. Только последнее имело непосредственную связь с проектной мощностью кораблей, а также со значением достигнутой скорости, полученной на ходовых испытаниях.

Перегрузка турбинной установки при испытаниях на мерной миле могла производиться только кратковременно. Для “6-часового форсированного хода” использовалась уменьшенная на 12-17% мощность машин, что соответствовало уменьшению скорости на 1-1,5 узла. При этом учитывалось, что истинная скорость экономического хода корабля по условиям обслуживания (плохое качество угля, усталость кочегаров и подносчиков угля, неоптимальный режим работы машинной установки, обрастание подводной части обшивки корпуса, волнение моря, влияние мелководья) будет еще существенно понижена.

При обсуждении проекта “Макензену’ была определена такая же скорость, как и “Гинденбургу”, а именно 27 узлов при испытаниях на мерной миле. В официальных характеристиках этого типа корабля главное морское управление, напротив, указало 28 узлов. Возможно, это отличие объясняется тем, что во время доработки проектировщики смогли неожиданно найти удачное решение формообразования его корпуса. Оценка величины скорости при использовании отношений между водоизмещением, длиной корабля, мощностью машинной установки и скоростью все же позволяла считать 28 узлов более правильным значением.
