Горизонтальная защита оконечностей состояла из броневых палуб по уровню верхней кромки носового и кормового поясов. Толщина ее передней части в пределах продолжения главного пояса (от носового траверза до конца 280-мм брони) составляла 125 мм, а далее палуба утоньшалась до 64 мм на всем протяжении переднего пояса, т.е. до 3,5 м от форштевня. Она была выполнена максимально водонепроницаемой, с очень ограниченным числом люков; единственным большим вырезом являлась якорная шахта. В корме палуба выглядела более мощной, поскольку здесь она прикрывала такие уязвимые места, как рулевое управление, валопроводы и отчасти винты. Толщина ее составляла 114 мм - лишь немного меньше, чем над машинами и котлами. Заканчивалась палуба броневым траверзом толщиной 100 мм, представлявшим собой заднюю стенку рулевого отделения. Суммируя сказанное, можно отметить, что защита оконечностей "Вэнгарда", в особенности горизонтальная, являлась наиболее продуманной и мощной среди всех современных линкоров, имевших весьма "мягкие" нос и корму. В сущности, практически весь дополнительный вес защиты пришелся на усиление бронирования оконечностей и местную защиту, зато у линкора значительно увеличился запас плавучести за счет хорошо прикрытых броней отсеков на уровне ватерлинии в носу и корме.

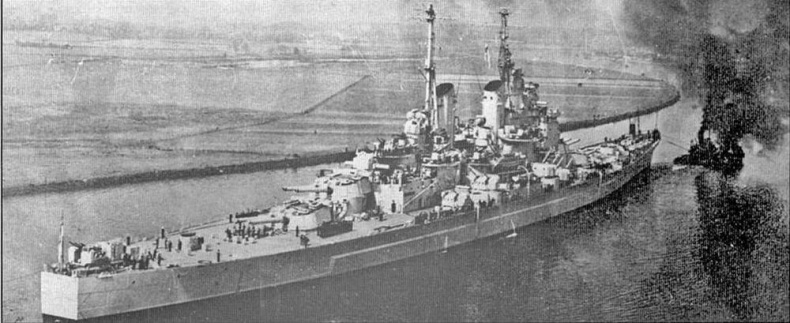

"Вэнгард" покидает верфь, 1946 год

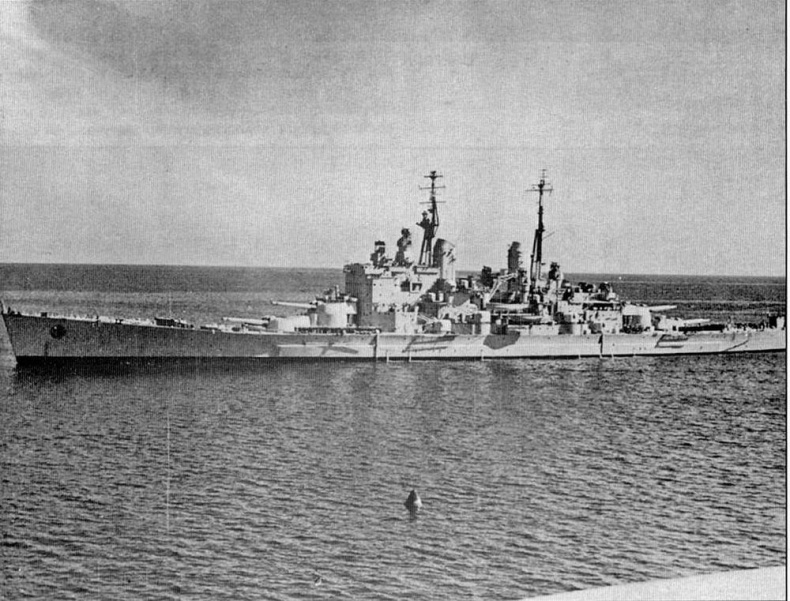

"Вэнгард" на стоянке

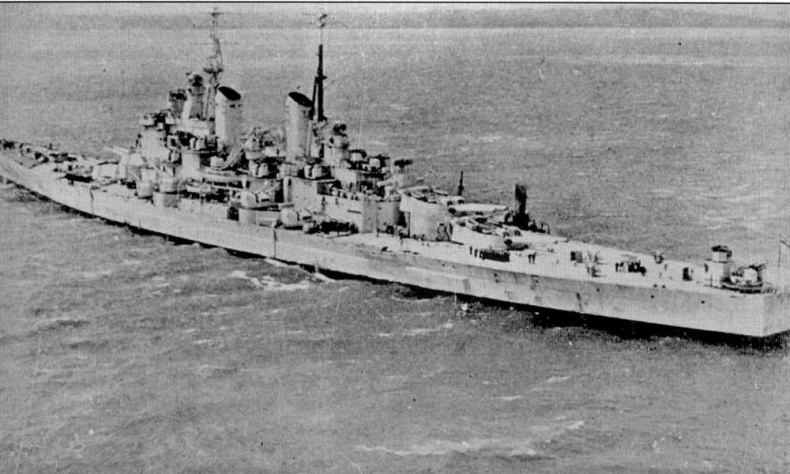

"Вэнгард" в 40-е годы

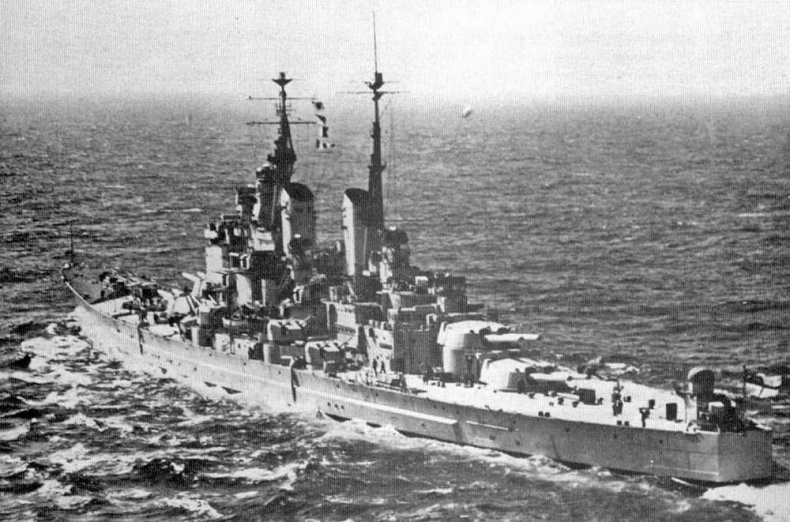

"Вэнгард" в сентябре 1948 года

Еще одним важным улучшением стало дополнительное местное бронирование погребов боезапаса при помощи продольных переборок из 37-мм нецементированной стали. Оно стало следствием попадания, полученного "Принс оф Уэллс" в бою с "Бисмарком" в 1940 г., когда 380-мм снаряд с последнего прошел под водой и попал ниже главного боевого пояса. Снаряд пробил обшивку борта и все легкие переборки ПТЗ, уткнувшись в главную 44-мм броневую противоторпедную переборку. По счастью для англичан, он не взорвался, но специалисты ясно представили себе те последствия, к которым могли привести раскаленные осколки в районе погребов. Поэтому на 3 кораблях серии "Кинг Джордж V" (кроме потопленного в конце 1941 г. "Принс оф Уэллс" и головного корабля серии) были дополнительно смонтированы 37-мм переборки в зоне хранилищ зарядов главного и вспомогательного калибров. Аналогичные переборки были включены в проект "Вэнгарда" еще в ходе его постройки.

Принятая ранее на типах "Кинг Джордж V" и "Лайон" сложная схема бронирования барбетов сохранилась и на "Вэнгарде". Барбеты всех башен, кроме носовой, на протяжении по 30 градусов в обе стороны от диаметральной плоскости имели толщину 280 мм (в направлении центра корабля). Так же бронировалась и дуга в 33 градуса с прямо противоположной (ближайшей к оконечностям) стороны. Следующие 25 градусов с оконечностей прикрывались 305-мм изогнутыми плитами. Наконец, боковые части, в которые с наибольшей вероятностью могли приходиться попадания под невыгодными (для брони) углами, близкими к нормали, имели наиболее солидную защиту - 330 мм. Барбет носовой башни защищался по той же схеме, только сектор утоньшенной брони со стороны форштевня составлял всего 20 градусов на каждый борт, а толщина его равнялась 305 мм. (Идея состояла в том, что в эту часть барбета снаряд мог попасть только пройдя через длинный участок вздернутого носа корабля, что маловероятно, поскольку относительно толстая обшивка должна была взвести взрыватель, и разрыв произошел бы еще до достижения барбета.) Зато у барбета той же башни "А" были расширены участки тонкой брони, прилегающие к следующему барбету башни "В" (общий сектор 280-мм и 305- мм брони составлял по 45 гр. на борт). Англичане упорно продолжали свою странную традицию "кусочного" бронирования барбетов, пытаясь выиграть несколько десятков тонн, но усложняя технологию и оставляя "щели" из тонких полос, попадания в которые были хотя и маловероятными, но все же возможными.

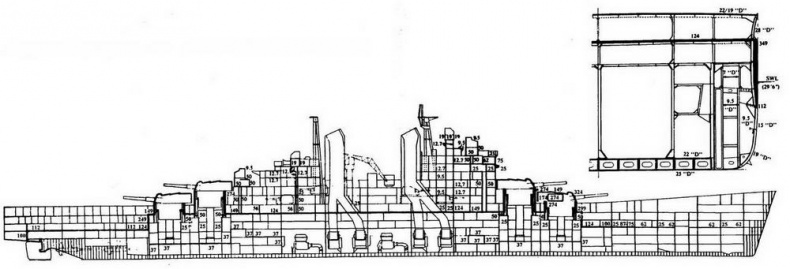

Продольный разрез и мидель линейного корабля "Вэнгард"

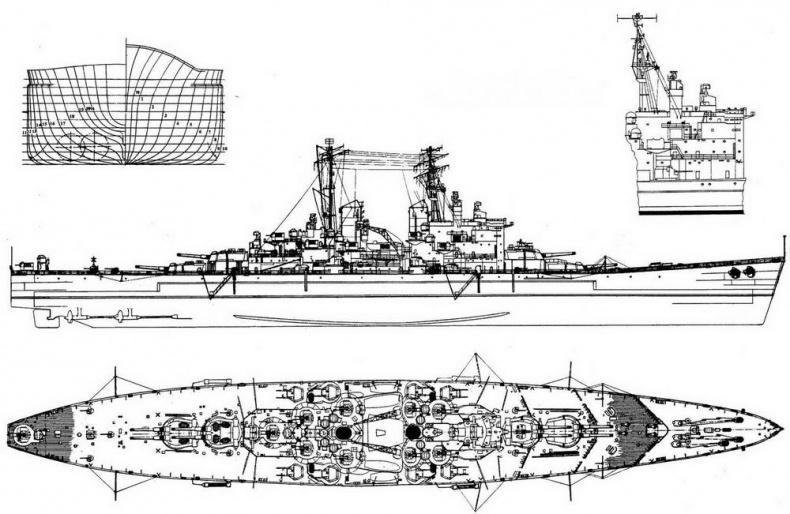

Линейный корабль "Вэнгард" в мае 1946 года

Неудачное решение о удалении с больших кораблей тяжело бронированной боевой рубки, принятое еще в середине 30-х годов при проектировании нового поколения линкоров (ставших типом "Кинг Джордж V"), просуществовало и до "Вэнгарда", хотя трагический опыт первого боя "Принс оф Уэллс" с "Бисмарком" должен был бы послужить тревожным звонком. Хотя защита рубки несколько усилилась, она по-прежнему предохраняла только от прямых попаданий снарядов эсминцев и от осколков главного калибра. Никакой гарантии от повторения ситуации, сложившейся на мостике "Принса" в 1940 году (или на мостике крейсера "Эксетер" в бою с "Графом Шпее" у устья реки Ла-Плата в конце 1939 года), когда выходил из строя весь командный состав и как минимум часть средств управления кораблем, по-прежнему не было. Остается предположить, что Адмиралтейство уповало на счастливую случайность, повторившуюся в обоих боях, когда в строю оставался командир корабля, однако в таком случае это скорее вопрос веры, а не расчета. Либо же соображения англичан инстинктивно предвосхищали время, поскольку число важных для функционирования современного корабля помещений на мостиках и надстройках постепенно становилось настолько большим, что их стало в конце концов просто невозможно адекватно защищать, не говоря уже об антеннах локаторов и кабелях, связывающих их с центрами обработки данных. Трудно сказать, что к примеру в 1950 году более сказалось бы на боеспособности линкора - гибель командира или выход из строя главных систем радиолокации и отображения информации.

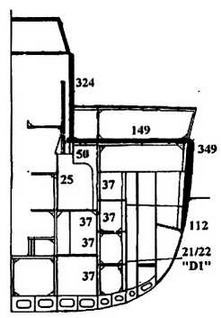

шп. 20

шп. 83 (барбет "А")

шп. 101 (барбет "В")
