Во II-м основном отсеке в трюме по ДП проходила передняя часть туннеля среднего гребного вала, побортно туннели боковых гребных валов, между ними различные кладовые. На нижней палубной платформе оборудовали помещение для аккумуляторных батарей аварийного освещения. На верхней палубной платформе по правую и левую сторону от прохода находились помещения основных и резервных рулевых машинок, с расположенными ближе к бортам кладовыми запасных частей. Переднюю часть прохода занимало помещение, где производили переключение рулевого управления с основных и резервных рулевых машин на резервный ручной привод

В III-м основном отсеке трюм разделили двумя продольными переборками на три туннеля гребных валов. На нижней палубной платформе по высоте до бронированной палубы помещение задних бортовых торпедных аппаратов (ТА) ПрБ и ЛБ выгородкой разделили на два, отдельно для каждого ТА. Дверь в верхней части этого помещения служила для транспортировки торпед. Трапы на обеих палубных платформах одновременно использовали для транспортировки торпед с верхней палубы. В бортах в специальных герметичных наделках установили концевые части труб ТА. Концы труб ТА снаружи закрывались водонепроницаемыми крышками.

В IV-м основном отсеке пространство корпуса разделили двумя палубными платформами на три помещения. С бортов помещения ограничили противоторпедные переборки, а вдоль ДП их разделили двумя продольными переборками к бортам от подбашенных подкреплений кормовой башенной установки “Е”, а на бронированной палубе установили барбет этой башни. В трюме пересечение двух продольных и двух поперечных переборок обеспечивало жёсткое подкрепление барбета кормовой башни, эти же переборки образовали три погреба 305-мм зарядов, а под ними проходили туннели гребных валов. На нижней палубе две продольные переборки образовали ещё три погреба боеприпасов, в которых по ЛБ и ДП находились 305-мм снаряды, а по ПрБ -150-мм снаряды и заряды. Здесь же по Д П в подбашенных подкреплениях установили подъёмники 305-мм снарядов и зарядов.

Начиная с IV-ro основного отсека по обе стороны от бортовых погребов боеприпасов до скосов бронированной палубы начинались защитные угольные ямы, а ближе к бортам пустые коффердамы.

В V-м основном отсеке пространство корпуса также разделили двумя палубными платформами на три помещения. С бортов помещения ограничили противоторпедные переборки, а вдоль ДП их разделили двумя продольными переборками к бортам от подбашенных подкреплений кормовой линейно-возвышенной башенной установки “Д”, а на бронированной палубе установили барбет этой башни. В трюме пересечение двух продольных и двух поперечных переборок обеспечивало жёсткое подкрепление барбета кормовой линейно-возвышенной башни, эти же переборки образовали три погреба 305-мм зарядов, под ними проходили туннели гребных валов, а у передней стенки отсека установили упорные подшипники гребных валов. На нижней палубе две продольные переборки образовали ещё три погреба боеприпасов, в которых по ДП находились 305-мм снаряды и их подъёмники, а по ЛБ и ПрБ - 150-мм снаряды и заряды и 88-мм унитарные патроны. Здесь же по ДП в подбашенных подкреплениях установили подъёмники 305-мм снарядов и зарядов.

В VI-м основном отсеке пространство корпуса между противоторпедными переборками от пастила двойного дна до бронированной палубы занимало машинное отделение (МО). Двумя продольными переборками его разделили три помещения, в каждом из которых установили по одному комплекту турбоагрегатов паротурбинных установок, вращавших гребные валы и различные вспомогательные механизмы. Рядом с помещениями бортовых турбоагрегатов за противоторпедными переборками располагались защитные угольные ямы, а ближе к бортам — коффердамы. Под МО находилось двойное дно. По обе стороны от среднего килевого листа стрингеры и водонепроницаемые переборки делили его на отдельные цистерны, используемые для хранения машинного масла, запасов питательной и мытьевой воды.

В VII-м основном отсеке пространство корпуса между противоторпедными переборками от настила двойного дна до бронированной палубы двумя продольными переборками разделили на три помещения вспомогательных механизмов турбоагрегатов. В трюме в расположенных рядом трёх помещениях установили конденсаторы, а на нижней палубе по ПрБ и Л Б имелись помещения кормовых динамомашин (по две в каждом) и по ДП помещения для двух опреснителей и двух воздушных компрессоров ТА.

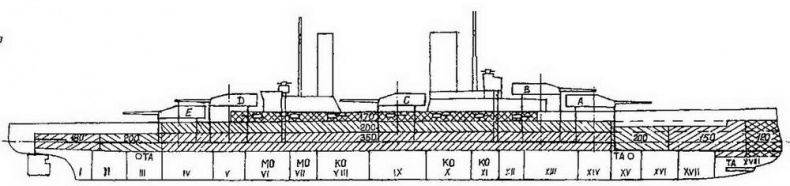

Линейные корабли типа “Кайзер” (Продольный разрез с указанием бронирования и водонепроницаемых отсеков)

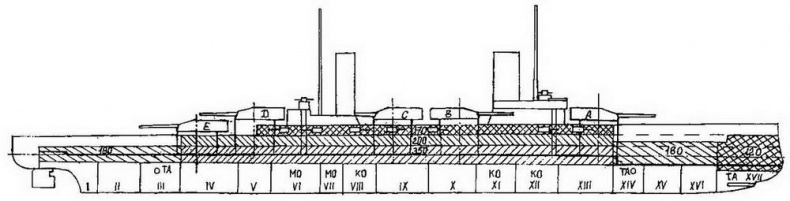

Линейные корабли типа “Кениг” (Продольный разрез с указанием бронирования и водонепроницаемых отсеков)

В VIII-м основном отсеке пространство корпуса между противоторпедными переборками от настила двойного дна до бронированной палубы занимало без перерыва заднее котельное отделение (КО). Двумя продольными переборками его разделили на три кочегарки. Вдоль КО расположили продольные расходные угольные ямы, наружные стенки которых являлись противоторпедными переборками. На этом конструктивное сходство обеих серий кораблей заканчивалось.

На дредноутах типа “Кайзер” в каждой кочегарке установили по одному водотрубному котлу морского типа угольного отопления с различными вспомогательными механизмами. К носу, в районе IX-го основного отсека, рядом с расположенной по диагонали и сдвинутой назад к ЛБ башенной установкой “С” в выгородке оборудовали кочегарку для четвёртого котла. На типе “Кёниг” в каждой кочегарке имелось по два водотрубных котла морского типа угольного отопления (всего шесть).

В IХ-м основном отсеке пространство корпуса между нижней палубой и палубной платформой разделили на три помещения, ограниченные с бортов противоторпедными переборками. На настиле двойного дна в этих помещениях оборудовали погреба боеприпасов. На дредноутах типа “Кайзер” по ЛБ, а у типа “Кёниг” по ДП под башенной установкой “С” расположили погреба 305-мм снарядов и зарядов и их подъёмники. Остальное пространство занимали погреба 150-мм снарядов и зарядов. На настиле нижней палубы, соответственно расположению башни, установили подбашенные подкрепления, а на бронированной палубе барбеты этих башен. Остальное пространство занимали погреба 150-мм снарядов и зарядов и 88-мм унитарных патронов.

В Х-м основном отсеке на дредноутах типа “Кайзер” правее ДП установили точно такие же подбашенные подкрепления правой средней башенной установки “В” с аналогичными погребами подъёмниками 305-мм и 150-мм снарядов и зарядов и 88-мм унитарных патронов, а на бронированной палубе установили барбет этой башни. У типа “Кёниг” пространство корпуса между противоторпедными переборками от настила двойного дна до бронированной палубы занимало среднее КО. Двумя продольными переборками его разделили на три кочегарки, в каждой из которых имелось по два водотрубных котла.
