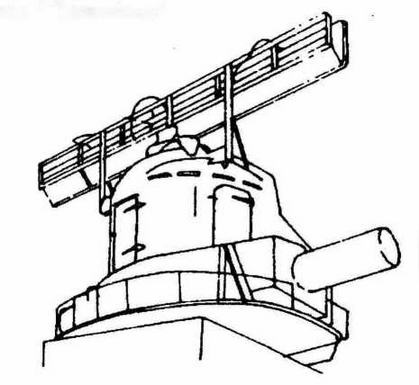

Радар управления огнем ГК типа 284 Этот радар использовался "Кинг Джордж V" в бою против "Бисмарка" и "Дьюк оф Йорк" при потоплении "Шарнхорста"

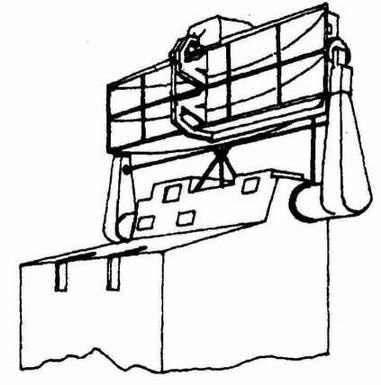

Радар управления огнем ГК типа 274, разработанный в 1942-43 гг. На "Энсон" и "Дьюк оф Йорк" были установлены по два таких радара: а на "Кинг Джордж V" и "Хау" - по одному только на носовой КДП.

Для управления огнем главного калибра служили радиолокационные станции типов 284 и 274. Они располагались непосредственно на обоих КДП (главном и кормовом) и имели схожие характеристики. Более ранний радар "Тип 284" отличался меньшей по размерам антенной; его замену на "Тип 274" легко заметить по характерному обтекателю антенны, почему-то напоминавшему англичанам "головку сыра". Эта антенна стабилизировалась в вертикальной плоскости при помощи гироскопа, что позволяло не терять цель при качке и использовать более узкий луч.

Первоначально радары "281" и "279" имели отдельные приемные и передающие антенны и даже отдельные помещения для персонала передатчика и приемника. Надежность систем была довольно низкой, поскольку требовалось обеспечить синхронное вращение обоих антенн, и выход из строя любого элемента приемной или передающей станции означал неработоспособность системы в целом. Только со второй половины 1943 года появились комбинированные приемно-передающие антенны, сразу освободив необходимое место на верхушках мачт (становившееся все более дефицитным) и одно из помещений для оборудования. Соответствующие радары получили обозначение "В" после номера. Новые модификации впервые появились на единицах серии "Кинг Джордж V" в конце 1943 г. и постепенно устанавливались на остальных в течение 1944 года. Приемно-передающие антенны радаров "281" или "279" обычно устанавливались на задней мачте. Параллельно с усовершенствованием устройства антенн увеличивалась мощность радаров; так, "Тип 271" первоначально имел мощность всего 5 кВт, которая затем возросла в 20 раз.

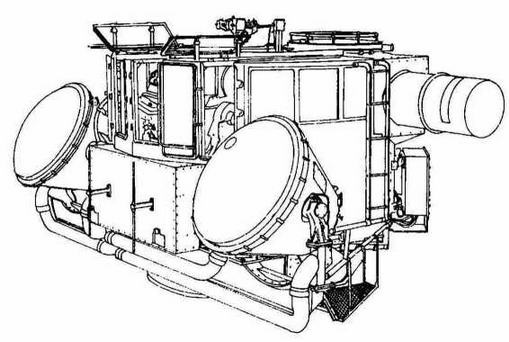

Директор Mk VI с радаром типа 275 был установлен только на "Энсон" в конце войны

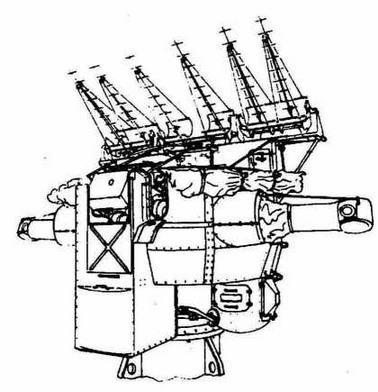

Директор Mk IV с радаром типа 285

В 1944 году на вооружение поступил новый радиолокатор "Тип 293", работающий на длине волны 10 см. Он также был универсальным и мог обнаруживать цели на дистанции до 25 миль и высотах от 100 м до 6 км. Пиковая мощность 500 кВт обеспечивала четкий сигнал. Радар имел небольшую округлую антенну, также получившую жаргонное название "головка сыра". Обычно она располагалась на топе передней мачты.

На основе "Типа 293" вскоре был разработан новый универсальный 10-см локатор "Тип 277", имевший принципиально новую антенну непрерывного сканирования. Он мог обнаруживать как надводные, так и воздушные цели, и достаточно точно определять высоту полета. В середине 1944 года все 4 линкора типа "Кинг Джордж V" имели радары "293" и "277" в дополнение к "281В" (опять-таки, кроме самого "Кинг ДжорджУ", который продолжал нести "Тип 279В").

Многочисленные перестановки и изменения антенн радарного оборудования неоднократно меняли внешний вид кораблей в ходе службы. Из общих закономерностей можно отметить, что с 1943 г. РЛС обнаружения воздушных целей устанавливалась на задней мачте, а на обоих директорах ГК размещались РЛС управления огнем.

Радиолокационное управление имела и зенитная артиллерия. С конца 1941 года линкоры оборудовались также специализированными локаторами для управления зенитным огнем, как 133-мм универсальных орудий, так и автоматов. В частности, на каждом из четырех директоров для 8-ствольных "пом-помов" размещались РЛС управления огнем "Тип 282". Однако это совершенное оборудование мало помогло линкору в бою с японскими торпедоносцами. Автоматическое управление зенитным огнем применить не удалось, а 3 сбитых самолета на два сильных в зенитном отношении корабля свидетельствовали о совершенно неудовлетворительном состоянии дел.

После потери "Принс оф Уэлс" на "Дьюк оф Йорк" установили прибор для автоматической постановки противосамолетной завесы "ABU Mk-I" с использованием всех крупных орудий, включая главный калибр. Дистанционные взрыватели снарядов устанавливались на предварительно определенное расстояние. Когда по данным радиолокатора самолеты достигали этого "оборонительного рубежа", автоматически производился единственный залп. Обычно установка производилась на расстояние около 1400 м, однако система позволяла использовать любую дистанцию от нулевой до примерно 5,5 км при времени полета снарядов от 0 до 6 секунд.

Важным элементом электронного оборудования являлись опознаватели типа "свой-чужой" (IFF - Identificator Friend-Foe). Опыт боев американского флота в районе Гвадалканала в ноябре 1942 г. показал, что в случае сложной обстановки прокладка на экране локатора не обеспечивает надежной идентификации целей. В известной схватке с японским линейным крейсером "Кирисима" линкор "Саут Дакота" был внезапно обстрелян и поврежден, а второй американский линкор "Вашингтон" смог опознать противника только после того, как тот открыл огонь по "Саут Дакоте". После этого боя было решено оборудовать корабли союзников специальным устройством, антенна которого наводилась вместе с основным поисковым радаром. При контакте со "своим" кораблем на приемнике возникал второй сигнал в дополнение к основному, испускаемому собственным устройством IFF. На экране основного радара такой сигнал имел вид двойной отметки в отличие от одинарной отметки от корабля противника. Установка опознавателей "свой-чужой" на все линкоры началась с начала 1943 г. и продолжалась в течение всего года. Совместно с локаторами типов "279" и "281" использовались IFF типов "240" и "243". На артиллерийские локаторы опознаватели не устанавливались, поскольку считалось, что если дело дошло до открытия огня, то необходима твердая уверенность в том, что перед вами именно противник.

Прочее оборудование

В числе прочего электронного оборудования линкоров типа "Кинг Джордж V" следует отметить радиопеленгаторы. Хотя этот вид устройств не получил в британском флоте такого значительного развития, как в немецком, линейные корабли оборудовались полным набором пеленгаторных устройств, перекрывавшим весь диапазон от километровых до метровых волн. В конце войны немцы перешли на передачи сообщений очень высоких частотах, в связи с чем на линкорах стали устанавливать соответствующие пеленгаторы. С конца 1942 года появился также пеленгатор, засекающий излучение радиолокаторов противника, однако на кораблях его стали устанавливать только в конце следующего года. (Немцы начали использовать аналогичные детекторы на полтора года раньше.)
