Боевая рубка была более совершенной, чем на "Кинг Джордж V" и имела вращающийся смотровой колпак, несущий на себе дальномер. Ниже боевой рубки располагались один над другим два шестиугольных (в плане) герметичных помещения: в том, которое было выше, находилась сигнальная передающая станция, а в нижнем разведывательная служба (Intelligence office) и вспомогательная радиотелеграфная рубка. Бронирование сторон верхней части боевой рубки составляло 280 мм, крыши 76 мм; нижняя часть 152-мм. Толщина бронирования трубы для аварийного выхода составляла от 152 мм до 102 мм, колпак боевой рубки имел толщину сторон 102 мм и 76- мм бронирование крыши.

Боевая рубка управления торпедной стрельбой имела 102-мм бронирование сторон и 76-мм бронирование крыши, толщина бронирования стенки трубы для аварийного выхода составляла 102 мм. Кожухи дымовых труб от средней палубы до шельтердечной имели толщину 38 мм. Продольные экраны, проходящие рядом с пороховыми погребами в носовой и кормовой частях, были толщиной от 25,4 мм до 38 мм, толщина экранов, размещенных рядом с пороховым погребом в середине корабля, составляла 38 мм, толщина экранов, расположенных рядом с машинным отделением, 25,4 мм, далее экраны имели продолжение от середины корабля к экранам кормовых погребов.

Несмотря на то что внутренние продольные экраны не были полностью установлены, как это было сделано на линейном корабле "Нептун", они по крайней мере, смогли бы доказать правильность своего назначения, в случае, когда "Мальборо" был торпедирован в Ютландском сражении. Торпедный удар пришелся на середину корабля, как раз рядом с передней переборкой носового котельного отделения, примерно в шести метрах ниже ватерлинии. Котельное отделение и все прилегающие к нему помещения: дизельное отделение, отделение динамо-машин, насосное отделение были полностью затоплены, так как корабль принял более 1000 тонн воды. Повреждение корпуса было довольно серьезным, пробоина составляла около 21 метра длины вдоль борта и примерно 6 метров вверх от киля до верхнего края средней палубы. Несмотря на повреждение, полученное "Мальборо" в самой уязвимой части корабля, там, где заканчивалась главная поперечная переборка и где не было надлежащей противоторпедной переборки, он смог с креном 7° на правый борт продолжить движение в походном ордере со скоростью 17 узлов в течение нескольких часов после торпедного взрыва. Впоследствии крен удалось несколько выровнять, затопив отсеки по левому борту.

Английский историк X. Вильсон полагает, что "...торпеду, вероятнее всего, выпустил немецкий крейсер "Висбаден", который был тяжело "поврежден, тонул, но держался на плаву и зло огрызался ..." X. Вильсон также не исключал, что торпеда могла быть выпущена и эскадренным миноносцем "V-48".

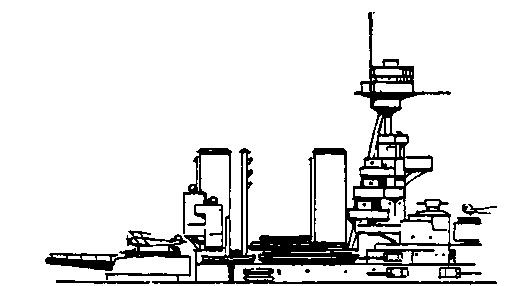

Линейный корабль "Айрон Дюк". 1918 г. (наружный вид)

Электрооборудование

Главная электростанция на каждом корабле типа "Айрон Дюк" состояла из четырех турбогенераторов мощностью по 200 кВт и двух дизель-генераторов мощностью по 100 кВт, обеспечивающих напряжение 200 в. Все турбогенераторы и оба дизель-генератора располагались в сухих, отапливаемых машинных отсеках на главной палубе и были подключены к центральному распределительному щиту, размещенному также на главной палубе.

Распределение электроэнергии шло на питание следующих основных агрегатов: электродвигателей насосов гидравлической системы орудийных башен, электродвигателей механизмов орудийных башен, электродвигателей насосов для системы холодного водоснабжения бытовых помещений: кают, кубриков, лазарета, камбузов, бань, ванных комнат и т.п., электродвигателей водоотливных насосов и насосов системы водяного пожаротушения, электродвигателя кормовой шпилевой машины, электродвигателей вентиляторов, электродвигателей шлюпочных кранов, лифтов, лебедок для погрузки угля и подъема шлака, электродвигателей станков мастерских, электродвигателей насосов подачи подогретой нефти к топкам угольных котлов и насосов перекачки нефти на борт в топливные цистерны, на освещение помещений, на работу восьми 914-мм ламповых прожекторов, сигнальных станций и радиорубок, системы управления артиллерийской стрельбой, холодильных установок, ледоделательной и хлебопекарной машин, опреснительной установки и ряда других устройств.

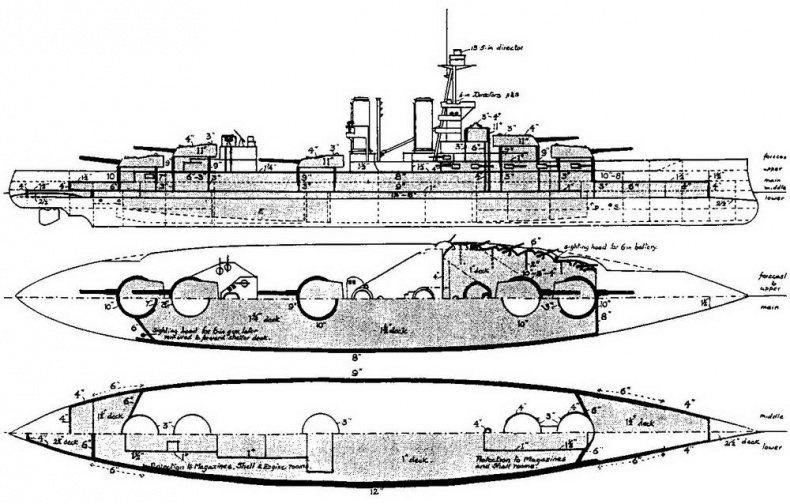

Линейный корабль "Айрон Дюк". 1914 г. (продольный разрез и планы палуб с указанием бронирования) Из книги О. Parkes British Battleships. London. 1966.

1918 г.

При выходе из строя главной электростанции включалась аварийная электростанция, состоявшая из одного дизель-генератора мощностью 150 кВт, который был параллельно подключен к аварийному электрощиту.

Спасательные плавсредства

В 1914 году на день вхождения в состав флота все корабли типа "Айрон Дюк" были укомплектованы спасательными катерами и шлюпками, состав которых было таким же, как и на линейных кораблях типа "Кинг Джордж V". В состав спасательных плавсредств входили: один паровой катер длиной 12,8 м, два паровых полубаркаса длиной 15,3 м и один парусно-гребной полубаркас длиной 11 м, размещенные по-походному на палубе полубака по обеим сторонам носовой дымовой трубы; вдоль скосов кормовой части палубы полубака разместились три вельбота длиной 8,2 м и одна гичка длиной

9.1 м; один парусно-гребной катер длиной 9,8 м, один скиф-динги длиной 4,9 м и один бальзовый плот длиной 4.2 м разместили на кормовой палубной надстройке.

Шлюпбалки, расположенные по одной на каждый борт напротив фок-мачты, несли на себе по одному парусно-гребному катеру длиной 9,8 м. Для спуска и подъема тяжелых катеров и шлюпок, расположенных на па

лубе полубака, перед кормовой дымовой трубой установили 18-метровую грузовую мачту со стрелой, грузоподъемностью 13,5 тонн (деррик-кран). Для работы со шлюпками, расположенными вдоль скосов полубака, по обеим сторонам кормовой дымовой трубы установили короткие деррик-краны, расположенные на кормовой палубной надстройке, по обеим его сторонам были установлены две грузовые полумачты (деррик-краны). В последующие годы состав и количество спасательных катеров и шлюпок неоднократно менялся.

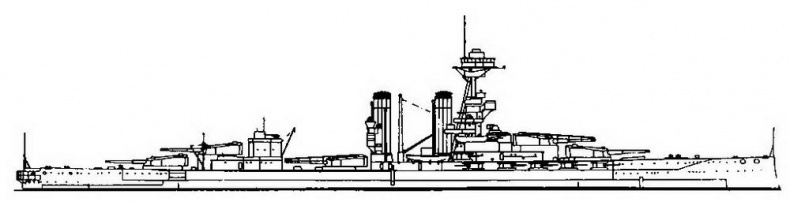

Линейные корабли "Айрон Дюк" (Англия, 1914 г.) и "Кениг" (Германия, 1915 г).

(планы броневых палуб и сечения а районе миделя с указанием бронирования)

"Айрон Дюк"

"Айрон Дюк"
