Серьезным недостатком в подводной защите корабля от минно-торпедного удара явилось отсутствие сплошной продольной переборки, защищающей жизненно важные части корабля. Вместо нее снарядные и пороховые погреба главных башен и машинное отделение были огорожены броневыми защитными экранами толщиной 25,4 -38-45 мм, которые поднимались от днищевых стрингеров до броневой палубы. Потеря "Одейшеса" от минного взрыва наглядно продемонстрировала слабость его подводной защиты и то, что тонкий (25,4 мм) продольный экран, прикрывающий машинное отделение, не смог обеспечить достаточной защиты от взрыва. В результате взрыва машинное отделение по левому борту полностью затопило, центральное — частично; корабль медленно погружался в течение 12 часов, затем произошел внутренний взрыв, и он затонул.

Палуба полубака была забронирована плитами толщиной 25,4 мм от наружной поверхности барбета башни "А" до траверза задней поверхности носовой дымовой трубы вдоль палубной надстройки с казематами 102-мм противоминной батареи.

Бронирование верхней палубы имело протяженность от наружных поверхностей носового и кормового концевых барбетов и составляло 38 мм, за исключением бронирования над машинным отделением и вокруг барбета башни "Q", где толщина плит составляла 45 мм.

Бронирование главной палубы в носовой и кормовой оконечностях составляло 38 мм и располагалось от верхней кромки 102-мм наружной носовой переборки до нижней кромки 254-мм главной носовой переборки, и от верхней кромки 51-мм наружной кормовой переборки до нижней кромки 203-мм главной кормовой переборки.

Средняя палуба располагалась выше 305-мм главного броневого пояса, и ее бронирование было ограничено его длиной и составляло по толщине 25,4 мм на плоскости и на скосах.

Нижняя палуба находилась ниже ватерлинии, а ее оконечности разместились от наружных оснований носовой и кормовой 254-мм наклонных переборок к штевням. Бронирование палубы в носовой части составляло 25,4 мм и протянулось от наружной поверхности главной носовой переборки к внутренней поверхности наружной носовой переборки, от наружной поверхности наружной носовой переборки до форштевня бронирование палубы составляло 64 мм. Толщина бронирования нижней палубы в кормовой части составляла 76 мм и размещалась от наружной поверхности главной кормовой переборки до внутренней поверхности наружной кормовой переборки, толщина бронирования нижней палубы от наружной поверхности наружной кормовой переборки до ахтерштевня составляла 102 мм, как раз над рулевым механизмом.

Все орудийные башни главного калибра на линейных кораблях типа "Кинг Джордж V" имели одинаковую конструкцию и бронирование: толщина лобовой плиты и боковых стенок составляла 280 мм, толщина броневых плит, покрывавших крышу башни в передней части 102 мм, в задней части 76 мм, толщина броневого настила пола составляла 76 мм, тыл башни прикрывали броневые плиты толщиной 203 мм.

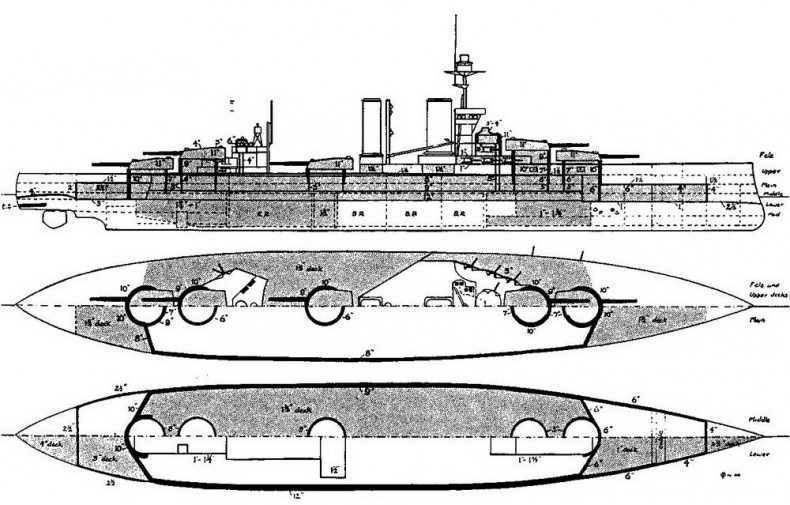

Линейный корабль "Кинг Джордж V". 1914 г. (продольный разрез и планы палуб с указанием бронирования) Из книги О. Parkes British Battleships. London. 1966.

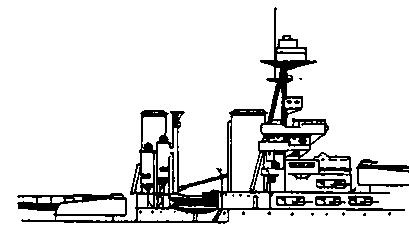

"Кинг Джордж V". 1918 г.

Бронирование башенных барбетов несколько отличалось между собой и колебалось в различных частях от 76 до 152-178-254 мм.

Носовая надстройка, в которой размещались 102-мм орудия противоминной артиллерии, была защищена спереди 89-мм броневым поясом, между орудиями боковые стенки казематов имели толщину бронирования 76 мм. Крыша и пол были забронированы 25,4-мм плитами. 102-мм орудия в кормовой надстройке разместили в открытых установках и имели в качестве защиты только противоосколочные щиты.

Боевая рубка имела бронирование боковых сторон толщиной 280 мм, крыши 76-мм, основание от 25,4 мм-76 мм, колпак боевой рубки имел толщину бронирования 102 мм, толщина бронирования стенок коммуникационной трубы составляла 127 мм.

Рубка управления торпедной стрельбой, размещенная на кормовой надстройке, имела 152-мм бронирование стен и 76-мм крыши.

Кожухи дымовых труб имели толщину бронирования 25,4 мм-38 мм выше уровня средней палубы до уровня шельтердечной палубы.

Продольные экраны, защищающие пороховые погреба в носовой и кормовой частях, были толщиной от 25,4 мм-45 мм, толщина экранов, защищающих пороховые погреба в середине корабля, составляла 38 мм, толщина экранов, защищающих машинное отделение составляла 25,4 мм. Эти экраны имели продолжение от экранов середины корабля до экранов кормовых погребов.

Главные механизмы

На всех кораблях типа "Кинг Джордж V" энергетическая установка состояла из двух комплектов турбин Парсонса, установленных в трех водонепроницаемых помещениях машинного отделения, разделенных между собой двумя продольными переборками. Длина машинного отделения равнялась 20,74 м. Каждый комплект состоял из турбин высокого давления переднего и заднего хода и турбин низкого давления переднего и заднего хода с прямой подачей на четыре гребных вала с трехлопастными винтами, изготовленными из легированной марганцовистой бронзы. На время ходовых испытаний на "Аяксе" были установлены экспериментальные четырехлопастные винты. Однако добиться существенного увеличения скорости корабля не удалось, фактически, по результатам испытаний, скорость "Аякса" с экспериментальными винтами была даже ниже скорости (на некоторых пробегах) других кораблей этого класса, оснащенных трехлопастными винтами. После проведенных испытаний четырехлопастные винты сняли и на "Аяксе" установили проектные трехлопастные винты.

Турбины высокого давления, вращающие наружные гребные валы, были установлены побортно в крайних помещениях машинного отделения, турбины низкого давления, вращающие внутренние гребные валы, в центральном помещении машинного отделения. Винты установленные на наружных валах, отстояли от винтов, установленных на внутренних валах на 6,67 м.

На всех кораблях типа "Кинг Джордж V" для конденсации пара, отработавшего в паровых турбинах, были установлены два главных и два вспомогательных вакуумных конденсатора поверхностного типа, причем, главные конденсаторы были размещены в центральном помещении вместе с главными конденсаторами помпами, а вспомогательные конденсаторы — по одному в крайних бортовых помещениях вместе с вспомогательными конденсаторными помпами отделения конденсаторов, расположенного сразу за машинным отделением. Главные и вспомогательные конденсаторные помпы приводились в действие паровыми поршневыми машинами.

В расположенных на кораблях трех котельных отделениях стояло 18 водотрубных котлов (по шесть в каждом отделении), причем на "Кинг Джордж V" и на "Аяксе" котлы были типа Бабкок и Вилькокс, а на "Центурионе" и на "Одейшесе" — Ярроу. Общая поверхность нагрева котлов составляла 5646,5 кв.м. Каждый котел был оборудован тремя форсунками для сжигания нефти, запас которой составлял 840-850 тонн.
