Результаты сдаточных испытаний на полную скорость хода линейного корабля "Прованс" в октябре 1915 г.

		Частота вращения	Скорость
Дата испытаний	Тяга	гребных винтов, об/мин	хода, уз
8 октября 1915 г.	Искусственная	284,15	21,13
13 октября 1915 г	Искусственная	297,51	21,505

На испытаниях скорость полного переднего хода составила на всю серию в среднем порядка 20,6 уз.

Запас топлива составлял 900 т угля при нормальном водоизмещении и 2680 т при полном, запас нефти, распылявшейся на уголь 300 т.. Дальность плавания достигала 4700 миль на скорости хода 10 уз, 2800 миль на скорости 13 уз и 600 миль на скорости хода 20 уз.

Ниже приведены результаты ходовых испытаний линейного корабля "Прованс", проводившихся осенью 1915 г. Запасы топлива на испытаниях составляли: 900 т угля при нормальном водоизмещении, 2700 т при полном водоизмещении, и 2924 т в перегрузку. Запас мазута 300 т, т.е. 334 куб.м.

Максимальную скорость в 21 уз можно было поддерживать в течение 6 часов, 18 уз в течение 24 часов, 16 уз вплоть до полного израсходования запаса топлива; 9 уз являлась экономической скоростью хода, при которой расход топлива на милю пути был минимальным. Суточный расход угля на стояночных режимах изменялся от 12-14 т при обычной стоянке на рейде до 75 т при готовности дать ход.

Бронирование. Схема бронирования линейных кораблей типа "Бретань" была подобна схеме, примененной на линейных кораблях типа "Курбе". Однако, в силу строительных ограничений на главные размерения, в ряде случаев броня была даже тоньше, чем на "Курбе". Общий вес брони на кораблях типа "Бретань" был больше и составлял 7614,328 т (на "Курбэ" 5738,155 т ). Главный броневой пояс в средней части был толщиной 250 мм на обшивке из двух склепанных 10-мм слоев и 160-мм в оконечностях, также на обшивке из двух склепанных 10-мм слоев.

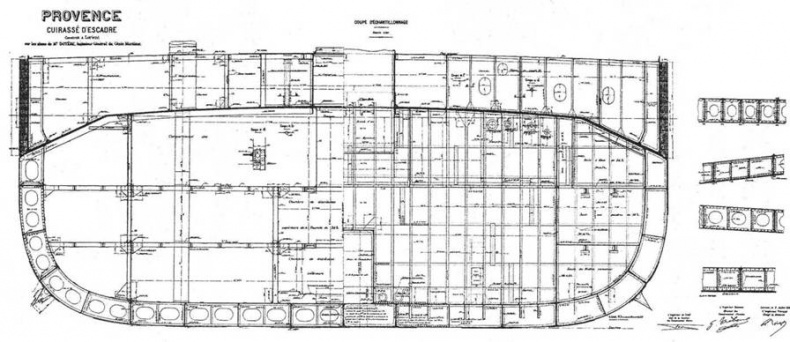

Линейный корабль "Прованс". 1916 г. (Конструктивный мидель-шпангоут)

Плиты броневого пояса возвышались над ватерлинией на 2,35 м и на 1,7 м были погружены в воду ниже ватерлинии в носу и в средней части, а в корме заглубление броневого пояса составляло 0,8 м. Нижняя кромка пояса была толщиной 180-мм.

Казематы противоминной артиллерии защищались бортовой 160-мм броней на обшивке толщиной из двух склепанных 10-мм слоев. Длина казематной брони составляла 60 м. Кормовой каземат с носа на уровне середины барбета 4-й башни главного калибра замыкался траверзом толщиной 160 мм на обшивке из двух склепанных 10-мм слоев. Каземат центральных и носовых плутонгов также замыкался такими траверзами. Каждое орудие противоминной артиллерии прикрывалось 80-мм броневой маской, а с бортов полукруглыми траверзами. Шахты системы подачи боезапаса (нории) защищались 180-мм броней на обшивке из двух склепанных 10-мм слоев.

Верхняя броневая палуба – палуба полубака (2-я палуба по французской терминологии) была толщиной 15 мм на 15-мм обшивке. Нижняя броневая палуба (1-я палуба по французской терминологии) была в горизонтальной части толщиной 14 мм на обшивке из двух слоев в 14-мм и 12-мм, а на скосах, примыкавших к нижней кромке броневого пояса, еще на 42 мм больше. В кормовой оконечности, для защиты рулевых машин, нижняя броневая палуба была карапасной.

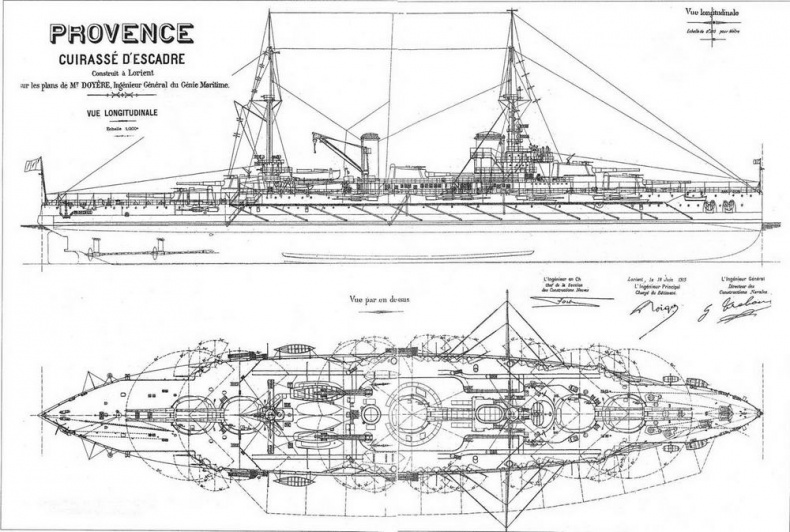

Линейный корабль "Прованс". 1916 г. (Наружный вид и вид сверху)

Орудийные башни имели лобовые стенки большей толщины, в противоположность кораблям типа "Курбэ", с равномерным распределением брони. Барбеты возвышенных башен главного калибра имели толщину 270 мм, барбеты пониженных башен главного калибра (№№ 1 и 5) 248 мм, барбет средней башни (№ 3) 400 мм, лобовые плиты возвышенных башен главного калибра 250 мм, лобовые плиты нижних башен главного калибра 340 мм, лобовые плиты средней башни главного калибра 400 мм. Боковые плиты башен главного калибра были толщиной 152 мм, крыша башен главного калибра толщиной 168 мм (броня 24 мм, обшивка, также по 24 мм в три слоя).

По другим данным, неподвижные части башен (т.е. барбеты) бронировались плитами цементированной брони толщиной 236, 116 и 56 мм на обшивке из двух склепанных 17-мм слоев. Броня подвижной части башен (т.е. лобовые, боковые, задние стенки, крыша и пол башен) была толщиной 300 мм на обшивке из двух склепанных 20-мм слоев.

Бронирование боевой рубки: стенки 266 мм на склепанной из двух 17-мм слоев обшивке, внутренняя противоосколочная перегородка (траверз) толщиной 34 мм (из них обшивка 17 мм), крыша рубки 10 мм, 10 мм и 20 мм (в три слоя). Пол был также многослойный: 10, 10 и 30 мм (в три слоя). В носовой части боевой рубки находились посты управления кораблем, а в кормовой, за противоосколочной перегородкой, размещался пост управления артиллерией. Броневая (комуникационная) труба с внутренним диаметром 800 мм соединяла боевую рубку с центральным постом, размещенном под нижней броневой палубой. От боевой рубки до верхней броневой (2-й) палубы она защищалась 200-мм броней, ниже, до нижней броневой (1-й) палубы 60-мм броней.

Управлению кораблем и вооружением было уделено особое внимание. В возвышенных башнях главного калибра устроили по одному резервному посту управления артиллерийским огнем, а носовая башня к тому же могла быть использована как запасная боевая рубка. Первоначально проект не предусматривал броневые траверзы, замыкавшие главный броневой пояс с носа и с кормы, однако позже при модернизации их установили, сняв, для компенсации веса траверзов, по 10 м броневого пояса в оконечностях.

По сравнению с предыдущими линкорами на кораблях типа "Бретань" была хорошо продумана система разделения на водонепроницаемые отсеки. Двойное дно шло с 12-го по 18-й и далее по 57-й шпангоут. По высоте борта двойное дно доходило до скосов нижней броневой палубы. С 12-го по 14-й шпангоут двойное дно доходило до платформы. Высота двойного дна была различной по длине корабля: 950 мм в средней части, 850 мм в районе нижних башен в оконечностях и 450 мм в районе с 12-го по 14-й шпангоут. Отсеки двойного дна могли использоваться как цистерны котельной воды, но, как правило, не заполнялись и использовались для спрямления корабля. В восьми отсеках двойного дна были устроены нефтяные цистерны. В отсеке М24 в 1920 году находилась опытная сварная нефтяная цистерна.
