Самая большая топливная цистерна располагалась в районе 172—188 шпангоутов, за барбетом башни "С" главного калибра. Ее верхняя часть служила палубой для центрального поста управления артиллерийским огнем. Топливо подавалось к котлам посредством специальных электрических насосов. С бортовых цистерн примерно половина имеющихся в них запасов могла поступать самотеком.

Линейные корабли тина "Нельсон"

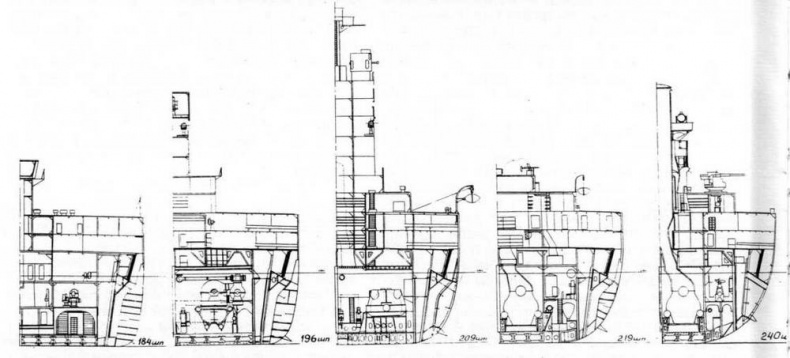

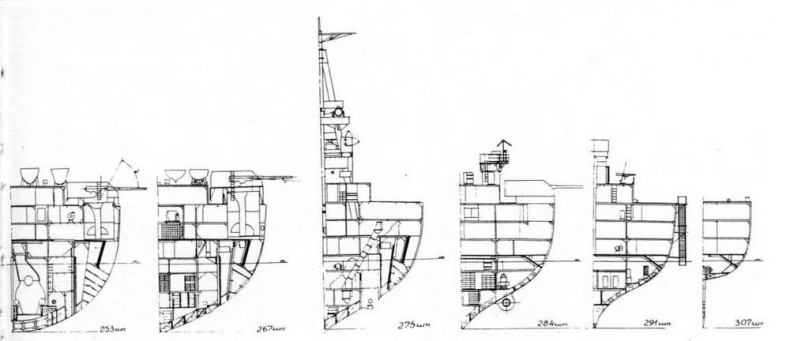

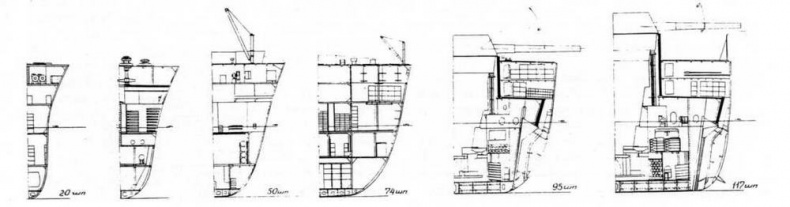

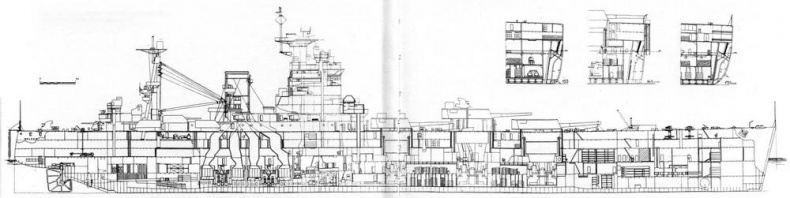

Продольный разрез и поперечные сечения линейного корабля "Нельсон".

Линейные корабли тина "Нельсон"
Линейные корабли тина "Нельсон"
Линейные корабли тина "Нельсон"
Линейные корабли тина "Нельсон"

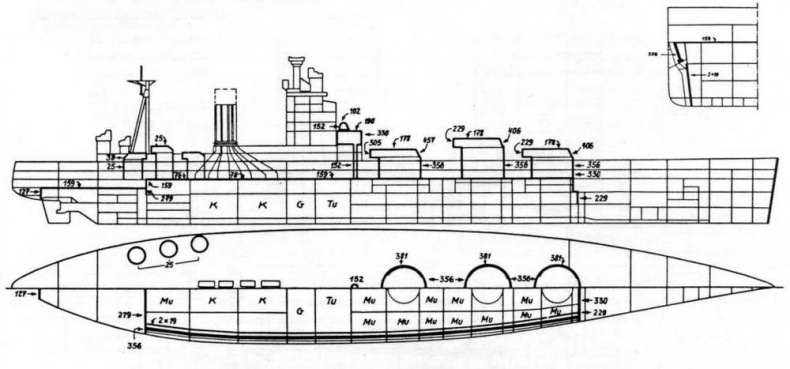

Схема бронирования линейных кораблей типа "Нельсон".

Линейные корабли тина "Нельсон"

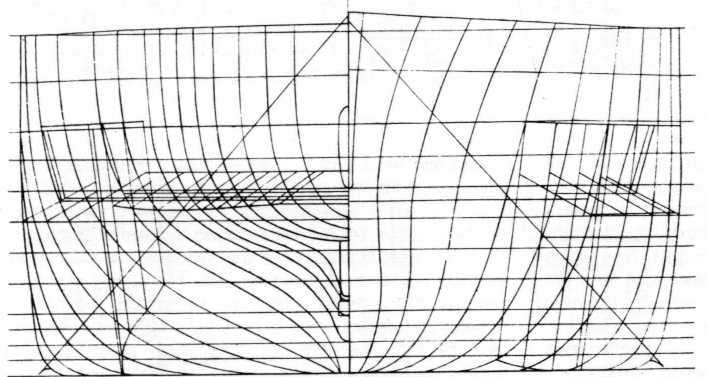

Теоретический чертеж корпусов линейных кораблей типа "Нельсон".


Электроэнергией корабль обеспечивали 6 генераторов (динамомашин) суммарной мощностью 1800 кВт при напряжении 220 В.2 дизель-генератора находились в специальных водонепроницаемых выгородках с каждого борта в районе котельных отделений. 2 автономных турбогенератора — в бортовых отсеках между башнями главного калибра "В" и "С" (2-й и 3-й), а помещения для 2-х других автономных турбогенераторов непосредственно примыкали к носовым машинным отделениям. Все они были смонтированы на грузовой палубе и связаны между собой 3 кольцевыми магистралями, обслуживавшими потребителей электроэнергии.

Рефрижераторная установка корабля состояла из 7 компрессоров. 2 из них обслуживали рефрижераторные камеры и одновременно вырабатывали лед. Остальные предназначались для охлаждения зарядных погребов.

Как уже говорилось, общая архитектура корабля позволяла при стандартном водоизмещении не более 35 000 т и вооружении главного калибра из 9 406-мм орудий обеспечить его довольно основательным бронированием. Хотя "Нельсон" и являлся логичным завершением линии развития английских дредноутов периода 1-ой мировой войны, его бронирование и конструктивная защита были весьма специфичны для своего времени. Так главный броневой пояс размещался под наклоном к диаметральной плоскости корабля. Такую схему применили исходя из того, что линкору придется вести бои на дистанциях порядка 80—160 кбт с углом падения снарядов 22—30°. В этих условиях при наклоне броневых плит верхней кромкой наружу их сопротивляемость резко возрастала. По-видимому, англичане и американцы пришли к такому выводу почти одновременно. Заложенные американские линейные крейсера типа "Лексингтон" имели наклонный главный броневой пояс. Однако их постройка по первоначальному проекту так и не была осуществлена.

Первым же кораблем с наклонным главным броневым поясом стал линейный крейсер "Худ", сданный флоту в 1920 г. Угол этого наклона составлял 12°. На линейных крейсерах с 406-мм артиллерией угол возрос до 18°, что объяснялось чисто технологическими причинами — стремлением более надежно соединить броневые листы с элементами подводной защиты. На "Нельсоне" главный броневой пояс не крепился к наружной обшивке корабля, как, например, на "Куин Элизабет", являясь одним из основных элементов конструкции корпуса корабля. Верхняя кромка броневого пояса отстояла от борта линкора почти на 70 см, а нижняя на 1,6 метра.

Такая конструкция позволяла, помимо прочих достоинств, при наличии довольно основательной противоторпедной защите оставлять надводный борт вертикальным. Дело в том, что наружные були страдали весьма существенным недостатком — в артиллерийском бою они легко повреждались либо прямым попаданием тяжелых снарядов, либо их осколками в результате разрыва, что приводило к преждевременному заполнению водой противоторпедной защиты. Угол наклона главного броневого пояса на линкоре уже из чисто практических соображений составил 22°. Его толщина в районе расположения башен главного калибра и их погребов (с 84 по 188 шпангоуты) составляла 355,6 мм (356 мм по официальным документам) на 12,7 мм сосновой подкладке.

Машинные, котельные отделения и погреба 152-мм орудий (с 188 по 277 шп.) защищались броневыми плитами толщиной 330,2 мм на такой же подкладке. В районе расположения главного броневого пояса были смонтированы 2 противоминные переборки по 19 мм каждая, жестко соединенные между собой. Пространство между ними и наружным бортом разделили еще одной почти вертикальной переборкой, образовывавшей так называемые цистерны плавучести и цистерны противоторпедной защиты. Главный броневой пояс и противоторпедные переборки соединялись между собой водонепроницаемой коробчатой конструкцией.

Носовой траверз состоял из 2-х частей. Верхняя — между средней и нижней палубами, на 86-м шпангоуте, имела толщину 304,8 мм и в районе барбета башни главного калибра "А" являлась частью его конструкции. Нижняя, находившаяся уже ниже конструктивной ватерлинии, соединяла между собой противоминные переборки правого и левого бортов, имела толщину 229 мм и была смещена на 4 шпангоута (с 84 на 80-ый) в нос от верхней части. Кормовой траверз проходил по 277 шпангоуту и являлся защитой погребов противоминной артиллерии. Его броня имела толщину 229 мм на 12,7-мм прокладке. К верхним кромкам главного броневого пояса крепились листы броневой (средней) палубы, также имевшие 12,7-мм прокладку, положенную на 4-х мм вязкую сталь, крепившуюся, в свою очередь, к продольным элементам палубного набора из рамных бимсов и шпангоутов.

В районе башен главного калибра — с 86 по 188 шп. — их толщина составляла 159 мм, а начиная с 188 шп. — 95,5 мм. На броневую палубу опирались барбеты башен 406-мм орудий, броневая труба боевой рубки с толщиной стенок 152 мм и цилиндрические конструкции, по высоте достигавшие главной палубы, с толщиной стенок от 229 до 180 мм, являвшиеся защитой дымоходов из котельных отделений. Кроме того, к броневой палубе крепились барбеты носовых 4-х башен противоминной артиллерии, основание грот-мачты и, наконец, основание палубной надстройки, что делало ее устойчивой и значительно снижало уровень вибрации всей конструкции.

Броневые палуба, главный пояс и траверзы образовывали цитадель, которая совместно с отсеками плавучести по расчетам должна была обеспечить положительную плавучесть кораблю при заполнении водой одной из его оконечностей.

Характерно то, что конструкция броневой палубы потребовала установки главных и вспомогательных механизмов еще до спуска кораблей на воду и исключала их замену без полной разборки. С другой стороны, благодаря этому число и размеры вентиляционных шахт, различных отверстий и люков уменьшили до минимума, повышая тем самым эффективность горизонтальной защиты.
