В боекомплект входили снаряды: бронебойный (АРС), полуброненосный (SAP), фугасный (НЕ) и шрапнель. Весь боезапас для "Эджинкорта" поставлялся компанией "Армстронг". Все снаряды начинялись пикриновой кислотой (лиддитом). В метательном заряде, который состоял из четырех картузов по 32,32 кг применялся нитроглицерино-пирокселиновый бездымный порох марки "кордит MD". Общий вес пороха для одного выстрела равнялся 129,28 кг, который разгонял снаряд до начальной скорости 830,58 м/сек. Штатный боезапас составлял 1120 выстрелов или по 80 выстрелов на одно орудие. "Ахиллесовой пятой" "Эджинкорта" английские эксперты считали барбеты башен главного калибра, броня которых не могла противостоять попаданию 305-мм снарядов, но об этом будет рассказано позже.

Внутренний диаметр барбета башенной установки составлял 7,925 мм, диаметр роликовой дорожки (погона) — 6858 мм, общий вес вращающейся части — 425 тонн, расстояние между орудиями — 2235 мм. Механизмы вертикальной и горизонтальной наводки были гидравлическими, при этом предусматривалось как электрическое, так и ручное управление.

Наибольший угол возвышения орудий первоначально составлял 13°, позже — 16°, что обеспечивало дальность стрельбы до 19000 м; угол склонения составлял— 5°.

Головной болью проектировщиков компании "Армстронг" было уменьшение высоких напряжений, возникавших в корпусе корабля от размещения беспрецедентного количества башенных установок вдоль диаметральной плоскости, и, в частности, трех двухорудийных башен, расположенных на кватердеке, а также от возможного залпового огня из всех орудий на один борт. Решение этой задачи виделось в установке усиленных подбашенных подкреплений, включавших также дополнительные продольные балки, протянутые под верхней палубой.

Подача боеприпасов к башенным орудиям на "Эджинкорте" соответствовала "адмиралтейским" проектам: из снарядного и зарядного погребов боеприпас подавался в рабочее погрузочное отделение, где комплектовался выстрел, затем подавателем доставлялся в боевое отделение башни на линию заряжания и цепным прибойником досылался в орудийную камору. Зарядные погреба 305-мм орудийных башен располагались выше снарядных. Для тех и других погребов были предусмотрены системы орошения и затопления через кингстоны с гидроприводом.

Для торможения накатывавшей массы орудия станки были оснащены двумя гидрокомпрессорами. Приводилось орудие в исходное положение при помощи одного гидравлического накатника. Каналы стволов орудий после каждого выстрела продувались сжатым воздухом.

Согласно стандартам Королевского флота управление стрельбой при центральной наводке из орудий главного калибра линкора "Эджинкорт" осуществлялось из центрального поста управления огнем центральной наводки (ПУОЦН) системы "Скотт-Виккерс", расположенного внутри рубки, установленной на площадке фор-марса, при этом высота фок-мачты от верхней кромки "морской звезды" до конструктивной ватерлинии составляла 32,92 м. Данные для стрельбы ПУОЦН получал от прибора управления артиллерийским огнем (ПУАО), расположенного также внутри рубки, установленной на платформе фок-мачты ниже фор-марса. Управление стрельбой орудийных башен можно было осуществлять из резервного ПУОЦН, размещенного на марсе треногой грот-мачты. Кроме этого все башни главного калибра были оборудованы собственными дальномерами, чтобы быть готовыми управлять стрельбой в автономном режиме в случае выхода из строя центрального и резервного ПУОЦН.

В возвышенных башнях "В" и "У" разместили по одному дальномеру с базой 5,49 м, в остальных башнях установили по одному дальномеру с базой 2,74 м. Резервный ПУАО был установлен в кормовой возвышенной башне "У". В каждой орудийной башне находился принимающий прибор "следи за стрелкой" ("follow the pointe"). Для определения расстояния до воздушных целей на крыше рубки ПУОЦН на фор- марсе установили дальномер с базой 4,57 м. В начале 1918 года на площадке фок-мачты ниже рубки с ПУАО установили дальномер с базой 2,74 м. Все дальномеры, установленные на "Эджинкорте", поставлялись согласно стандартам Королевского флота оптико-механической фирмой "Бар и Струд".

В 1917 году на фок-мачте на тыл рубки ПУОЦН установили циферблатный "указатель дистанции до цели" ("range clock). В том же году на возвышенных орудийных башнях "В" и "У" нанесли белой краской шкалы горизонтальной наводки ("deflection scales").

На начало 1918 года "Эджинкорт" был укомплектован восемью новыми боевыми ламповыми прожекторами с диаметром зеркала 914 мм. Прожектора разместили: два — на шельтердечной палубе носовой надстройки по обеим сторонам боевой рубки, два — на прожекторной платформе кормовой палубной надстройки, по одному — на вращающихся колпаках четырех прожекторных рубок ("кофейных банках"), установленных попарно с левого и правого борта второй дымовой трубы, при этом носовые рубки располагались ниже кормовых для лучшего оперирования с прожекторами.

"Эджинкорт" при зачислении в состав королевского флота был оборудован одной сигнальной станцией, находившейся около фок-мачты на шельтердечной палубе по левому борту. В тот же период корабль оснастили радиостанцией типа Mk I, находившейся в главной радиорубке. Резервная радиорубка была оснащена радиостанциями "типов 2-34". Пост управления артиллерийским огнем на фор-марсе оснастили радиостанцией "тип 31".

Линейные корабли “Эджинкорт”, “Канада” и “Эрин”. 1910-1922 гг.

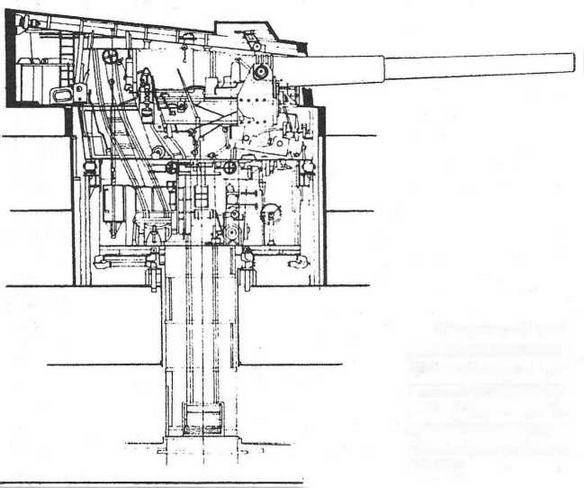

Продолиный разрез двухорудийной 305-мм башенной установки линейного корабля "Эджинкорт" (с длиной ствола орудия 45 калибров, образца Mk XIII)


Согласно стандартам Королевского флота в качестве внутренней переговорной связи применялись голосовые трубы.

В отношении выбора калибра противоминной артиллерии для третьего бразильского линкора жарких дискуссий в морском министерстве не было. Как это не покажется странным, но бразильцы в своих проектах раньше англичан приняли 152-мм противоминный калибр для своего "дредноута". Согласно принятого к постройке проекта за номером 690А в состав противоминной артиллерии для "Рио-де-Жанейро" входили восемнадцать (спроектированных в 1910 году компанией "Армстронг") скорострельных 152-мм орудий образца Mk XIII раздельного заряжения с каналом ствола 50 калибров (7600 мм). Установка образца Р XI — станок на центральном штыре весом 6600 кг. Все орудия и орудийные установки изготовили на орудийной фабрике в Эльсвике. Орудие стреляло фугасным снарядом, начиненным лиддитом, весом 45,36 кг, метательный пороховой заряд весом 11,1 кг разгонял снаряд до начальной скорости у дульного среза 844,3 м/сек, что обеспечивало максимальную дальность стрельбы 12330 м при наибольшем угле возвышения +15°, скорострельность орудия составляла 5-6 выстрелов в минуту. Штатный боезапас одного орудия составлял 150 снарядов (полубронебойных, фугасных и шрапнель).

Орудия этой модели были специально спроектированы Артиллерийским конструкторским отделом компании "Армстронг" для линейного корабля "Рио-де-Жанейро" и предназначались для поражения всех видов как береговых, так и морских целей. Полагали, что 152-мм противоминный калибр будет эффективен при отражении массированных атак эскадренных миноносцев нового поколения.
