Из книги О. Parkes British Battleships. London. 1966.

Разместить плавсредства предоставлялась возможным лишь вокруг носовой дымовой трубы на шельтердечной палубе, на уровне, достаточно высоко отстоящим от плоскости осей стволов главной артиллерии. Нехватка пространства привела к тому, что легкие гребные шлюпки предусматривалось устанавливать внутри тяжелых баркасов. Для спуска (подъема) на воду катеров и шлюпок на корабле предусматривалась грузовая стрела, башмак опоры которой и блок топенанта крепилась к фок-мачте, опоры которой были специально наклонены к носу. Два спасательных катера были размещены на палубе полубака по обеим сторонам кормовой дымовой трубы. Грузоподъемность установленного крана типа "деррик" была 18 тонн.

При зачислении линкора "Эрин" в состав Королевского флота его шлюпочное вооружение подверглось существенному изменению. "Под сокращение" попали: один парусно-гребной полубаркас длиной 11м; один паровой катер длиной 13,7 м; один парусно-гребной катер длиной 12,8 м; два парусно-гребных катера длиной 9,8 м; два скиф-динги длиной 4,9 м. Оставшихся на борту спасательных плавсредств было явно недостаточно для полагавшихся кораблю такого ранга.

Согласно стандартам Королевского флота линейный корабль "Эрин" был укомплектован восемью боевыми 914-мм ламповыми прожекторами, которые были расположены: два на прожекторных площадках, установленных на наклонных опорах фок-мачты; два на прожекторной площадке между дымовыми трубами; два на носовом ходовом мостике; два на прожекторной площадке верхней платформы кормовой палубной надстройки. В 1917 году на крыльях штурманского мостика дополнительно установили два ламповых 610-мм прожектора, которые выполняли функцию сигнальных.

В 1918 году ранее установленную между дымовыми трубами прожекторную площадку с двумя 914-мм прожекторами сняли, а вместо нее по обоим сторонам второй дымовой трубы смонтировали четыре (по две с каждой стороны) прожекторные рубки, метко прозванные прожектористами "кофейными банками" за их постоянную задымленность. Каждая прожекторная рубка была снаряжена поворотным колпаком, на котором устанавливался 914-мм прожектор, при этом носовые прожекторные рубки были ниже кормовых для удобства управления прожекторами и наведения прожекторного луча. Прожектора не имели системы центрального управления и наводились на цель индивидуально. Надо отметить, что размещение прожекторов на "Эрине" неоднократно менялось.

При выборе размещения экипажа проектировщики компании "Виккерс" руководствовались прежде всего старой британской традицией размещать офицеров в корме, экипаж — в носу. Внутренние помещения корабля, выстроенные в соответствии с пожеланиями заказчика, не отвечали стандартам Королевского флота: кубрики матросов были чрезвычайно тесными и по словам О. Паркса: .. не оставалось ни одного прохода, где бы не висели подвесные койки ...". Вместо отдельных кают: командир корабля, старшие офицеры и офицеры интендантской службы размещались все вместе в одном общем помещении, в котором устанавливалось до двадцати коек, а ванные комнаты и туалеты младших офицеров сообщались непосредственно с их столовой.

После зачисления в состав Королевского флота и проведенной перестройкой внутренних жилых помещений, размещение экипажа стало соответствовать традиционному: адмиральские апартаменты, салон, кают компания, офицерские каюты находились в корме, кубрики старшин и матросов в носу. Экипаж корабля на 7 августа 1914 года насчитывал 976 человек, в 1915 году 1064 человек.

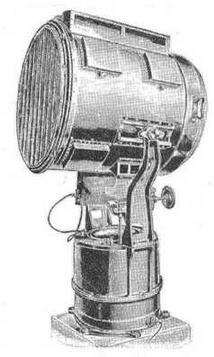

Английский 750-мм (30-дм) прожектор управляемый из боевого поста расположенного в рубке. В тумбе под прожектором находились электродвигатели с помощью которых производилось наведение луча прожектора на цель. Такие прожекторы стояли на кораблях английского флота в годы первой мировой войны.

Пожалуй, "Эрин" был в своем роде уникальным кораблем в составе британского флота из-за своего внешнего вида: с полубаком, простиравшимся на три четверти его длины, с приподнятой средней башней, с выдвинутыми вперед опорами фок-мачты (как на "Дредноуте"), с самыми протяженными противоминными батареями, с "плугообразным" форштевнем, делавшим его непохожим ни на один линкор Королевского флота и, наконец, при столь внушительном вооружении, довольно "миниатюрный" корпус, позволившие автору назвать этот линкор (конечно же, чисто условно), "карманным "Айрон Дюком"", поскольку "Эрин" являлся "сжатым на пару тысяч тонн" вариантом британского аналога.

За время своей службы в составе Королевского флота "Эрин" неоднократно подвергался различным мелким и крупным перестройкам "дабы привести его в соответствие с требованиями британского флота", а также модернизациям, связанным с повышением его боеспособности. В 1914-1915 годах после зачисления корабля в состав Королевского флота на нем демонтировали одинарную грот-мачту; два прожектора, снятые с фок-мачты, были перенесены на верхнюю площадку кормовой палубной надстройки, при этом прожекторные платформы на фок-мачте были оставлены; по периметру "морской звезды" были установлены короткие сигнальные стойки.

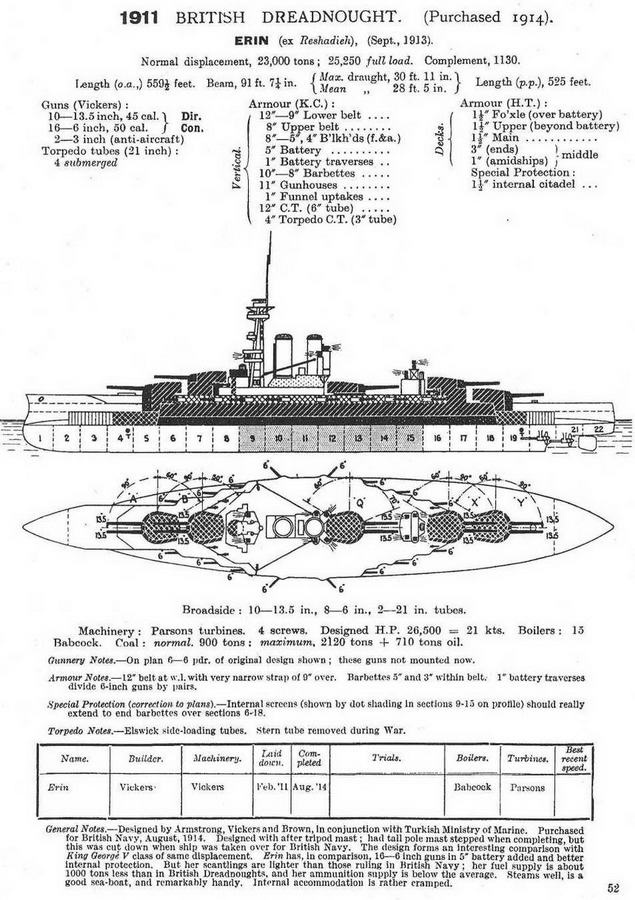

Линейный корабль "Эрин".

(Сведения о корабле, опубликованные в английском справочнике "JANE’S FIGHTING SHIPS". 1919)

В начале 1915 года вокруг рубки поста управления стрельбой на фор-марсе были развешены большие маскировочные сети для дезориентации противника. В 1915- 1916 годах обе 6-фунтовые (57-мм) противоминные пушки перенесли с кормовой части палубы полубака в носовую часть шельтердечной палубы, образовав, таким образом, две трехпушечные батареи (от которых толку было мало, поскольку пушки имели в качестве защиты только противоосколочные лобовые щиты, а 57-мм калибр не позволял эффективно противодействовать вражеским эсминцам) правого и левого борта. На верхней площадке кормовой палубной надстройки установили 76-мм зенитное орудие, образца Mk I. В 1915 году заново установили противотопедные сети, тогда же сняли брам- стеньгу с фок-мачты.

В 1916-1917 годах корабль был оснащен системой управления огнем главного калибра центральной наводки: модернизированный ПУОЦН разместили в расширенной рубке на площадке фор-марса, ниже его, также в рубке, был установлен прибор управления артиллерийским огнем (ПУАО) — знаменитый "столик Дрейера", а каждая башня получила прибор "следи за стрелкой". Все боевые посты были обеспечены бинокулярными дальномерами фирмы "Бар и Струд". За тот же период подобной автоматизированной системой управления огнем (разработчиком выступила компания "Виккерс") оснастили и противоминную артиллерию 6-дм калибра. Две рубки с ПУАО (батарей правого и левого борта) были размещены на бывших прожекторных площадках, ранее установленных на наклонных опорах фок-мачты.
