Броня башен.


Башни ГК на этих кораблях были хорошо защищены: лобовые пли^ы 330 мм (на "Страсбурге" 360 мм), бока 250 мм, тыльные части (для уравновешивания башен) 345 мм (355) и крыша 150 мм (160). Внутри башен проходила продольная, переборка, делившая боевое отделение на две "полубашни" Толщина брони стен и крыши выбирались после тщательного анализа возможных, попаданий бомб и снарядов при различных углах встречи.

Барбеты башен, в которых находилось большое количество механизмов подачи боезапаса (раздельная подача в каждую "полубашню") имели равную толщину брони 310 мм (340 мм) на подложке из двух слоев STS по 15 мм. Между бронепалубами барбет,ы защищались всего 50-мм плитами из STS. Поскольку лобовые плиты башен были сдвинуты от края барбета, небольшой- горизонтальный сегмент, подверженный вражескому огню был защищен двухслойной броней 100+50 мм (135+50 мм). Свисающийся же за барбет "пол" боевого отделения башни имел броню 50+50 мм. 280-мм снаряд с начальной скоростью 855 м/с мог пробить барбет "Дюнкерка" с дистанции не выше 14680 м, 330-мм с такой же скоростью -не выше 21550 м, а 356-мм с начальной скоростью 840 м/с-не выше 25300 м.

По соображениям веса и остойчивости башням вспомогательной артиллерии не удалось дать равную защиту: 4-орудийные проектировались на противостояние большинству снарядов среднего калибра: лоб 135, бока и крыша 90, тыл 80 (90), барбеты 120 мм , а 2-орудийные имели только противоосколочные 20-мм плиты из STS. Последнее бронирование, вернее почти полное его отсутсвие, не грозило кораблю серьёзными неприятностями, прскольку погреба этих башен находились далеко в носу. С другой стороны, многие специалисты считают, что бронирование 4-орудийных башен 130-мм орудий было ошибкой. Понятно, что французы старались как можно лучше защитить корабль от взрыва погребов вспомогательного калибра, что вполне возможно при попаданиях в сами башни или прикрывавшие подачу боезапаса барбеты (массу примеров тому дал Ютландский бой). Но против крупных снарядов и бомб 90-135-мм бронирование всё равно было бессильно, а тяжелые 200-тонные башни (из них 165 т вращавшейся брони) становились мало подвижными и, соответственно, неэффективными против. самолетов, особенно на малых дистанциях. А по поводу того, что погреба артиллерии вспомогательного калибра становились причиной гибели мощно бронированных линкоров есть более свежие примеры. В бою "Бисмарка" и "Худа" немецкий снаряд воспламенил 102-мм боезапас, что, по мнению многих, привело через несколько секунд к взрыву британского линейного крейсера. При атаках американских самолетов на японский суперлинкор "Ямато" одна бомба, пробив крышу башни 155-мм орудий, вызвала такой сильнейший пожар в её погребе, что его никак не удавалось взять под контроль в течение нескольких часов боя. В результате'этот пожар считается самой вероятной причиной чудовищного взрыва "Ямато" непосредственно перед затоплением.


Линейные корабли ’’Дюнкерк” и ’’Страсбург”

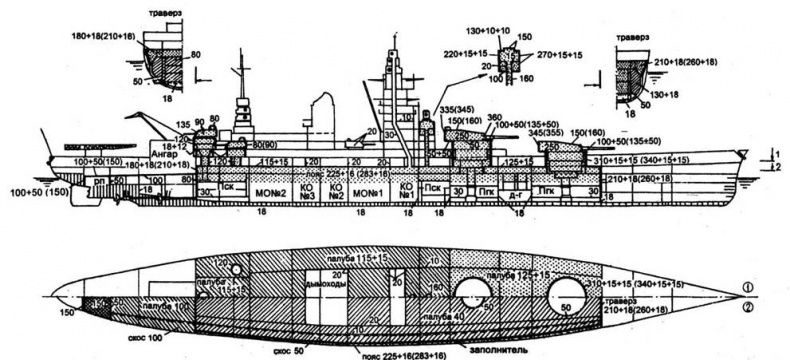

Схема бронирования "Дюнкерка" ("Страсбурга")

Толщина брони дана в миллиметрах. Принятые сокращения: МО – машинное отделение, КО – котельное, Пгк и Пск – погреба главного и среднего калибра, д-г – отсек дизель-генераторов, рп – рулевой привод.


Боевая рубка.


Французские кораблестроители были убежденными сторонниками предоставления хорошей защиты управляющему кораблём в бою персоналу и необходимого для этого оборудования. Боевые рубки на обоих кораблях имели высоту двух межпалубных пространств и одинаковое бронирование: бока 220 (тыл)-270 мм плюс два слоя подкладки по IS мм и крыша 130 мм (подкладка 10+10 мм), но слегка отличались формой. В верхнем ярусе рубки имелся выступ меньшего диаметра для специальных наблюдательных постов с толщиной стен и крыши 150 мм. Коммуникационная труба (колодец связи), проходившая от рубки до главной бронепалубы, состояла из 160-мм броневых плит, а труба, проходившая по всей высоте башенноподобной надстройки от командно-дальномерных постов имела только 30- мм стенки.


Противоторпедная защита:


Поскольку французы с давних пор понимали какую угрозу для линкора представляет торпеда, системе ПТЗ уделялось большое внимание. В ходе долгих исследований бездействие на корпус контактного взрыва 300 кг ТНТ определялось с помощью’ серии натурных экспериментов с моделью ПТЗ в масштабе 1:10. Испытания показали эффективность набора продольных, отсеков, соответствующим образом разделенных продольными и поперечными переборками. Необходимая глубина системы подводной защиты у миделя в 3,5 м ниже проектной ватерлинии при этом должна быть не менее 7 метров. В дальнейшем пришли к выводу, что большие внешние отсеки, в которых должна поглощаться большая часть энергии взрыва, следует заполнить вязким резиноподобным веществом, названным "Ebonite Mousse". Это вещество имело удельный вес всего 0,07-0,1 т/м}, не впитывало морскую воду даже при выроком давлении и могло поглощать также часть энергии взрыва. Французы также надеялись, что применение "Ebonite Mousse" уменьшит риск несимметричного затопления отсеков по ВЛ от осколков. Эксперименты с подводными взрывами, проведенные в мае 1934 года у Лориена с моделью в масштабе 1:4, подтвердили расчеты и результаты испытаний модели масштаба 1:10.

Из-за уменьшения ширины ПТЗ в оконечностях – неизбежная плата за заострение обводов для достижения высокой скорости хода-толщину противоторпедной переборки (ПТП) там увеличили с 30 до 40-50 мм, а во внешних от ПТП частях трех носовых главных отсеков в пределах цитадели поместили водоотталкивающий материал.

Система ПТЗ, имевшая глубину у миделя 7 м, у 2-й башни ГК 5,56 м и у 1-й башии 3,75 м, тремя продольными переборками (суммарной толщиной в тех же местах соответственно 64, 74 и 84 мм) разделялась на четыре отсека. В последнем главном водонепроницаемом отсеке броневой цитадели число переборок уменьшалось до двух. В районе машинной установки дополнительный отсек глубиной 1,2 м, проходивший за главной ПТП, служил тоннелем для кабелей и трубопроводов. Это позволило не ослаблять ПТП какими-либо креплениями для них. Внутренняя стенка этого отсека толщиной 10 мм могла служить также фильтрационной переборкой, не пропускающей в отделения главных механизмов течи через .выдержавшую подводный взрыв ПТП, а также улавливающей небольшие отколовшиеся при взрыве её фрагменты.

Переборка толщиной 18 мм, образующая внутреннюю стенку внешних бортовых отсосов, являлась главным структурным элементом К9рпуса, крепясь сверху к месту соединения нижней кромки пояса и скоса бронепалубы. Между этим внешним отсеком и ПТП располагались пустой (вернее наполовину заполненный нефтью), заполненный нефтью (максимальная ширина до 5 м) и ещё один пустой отсек. Переменная по толщине ПТП в районе башен ГК и кормовой группы башен 130-мм калибра смещалась ближе к ДП корабля, примерно следуя линиям обводов корпуса, чтобы сохранять максимально возможную ширину ПТЗ. В районе кормовых 130- мм башен и носового 330-мм погреба, где форма корпуса наиболее уменьшала глубину ПТЗ, ПТП выполнялась из 50-мм плит STS.

Система подводной защиты была рассчитана на поглощении энергии взрыва путем пластической и упругой деформации конструкций и гидравлического сопротивления жидкого топлива. Ожидалось, что обшивка и несущая внешняя продольная переборка вызовут взрыв торпеды. Часть энергии поглотится материалом "Ebonite Mousse", которым заполнены внешние отсеки по длине цитадели и отсеки перед ПТП в районе башен ГК и 4-орудийных 130-мм башен. Ширина этого слоя на глубине половины осадки составляла около 1,5 м. Затем начиналась система "пустота-жидкость". Иностранные специалисты всегда уважительно высказывались о системах ПТЗ французских крупных кораблей, но в данном случае чрезмерное внимание к водовыталкивающему материалу многими критиковалось. Ведь отсутствие пустых бортовых отсеков не позволяло использовать наиболее эффективную меру для исправления крена после подводных взрывов – контрзатопление.
