(Из книга И.М. Короткина Боевые повреждения надводных кораблей. Судпромгиз. 1960.)

Легкий крейсер "Лейпциг", находившийся в Северном море, получил попадание торпеды в среднюю часть корпуса. Торпеда была выпущена с английской подводной лодки по траверзу корабля с расстояния не более 600 м (калибр торпеды 533 мм; вес взрывчатого вещества 340 кг).

В момент повреждения корабль имел ход 28 узлов; состояние моря 2 балла, осадку перед повреждением 5,4 м. Бортовые и междудонные цистерны топлива и питательной воды были заполнены на 85%".

Центр взрыва пришелся в район 89 шп. с левого борта почти на 4,0 м ниже ватерлинии в поперечную переборку, разделяющую котельное отделение № 1 и 2. От взрыва крейсер получил следующие повреждения.

Легкие крейсера типа «Нюрнберг». 1928-1945 гг.

Легкий крейсер "Лейпциг"

(Наружный вид левого борта с указанием места попадания торпеды 13 декабря 1030 г.)


По корпусу. В районе взрыва образовалась пробоина (10x5 м), причем броня борта была вмята, но не разрушена. Броневая палуба над котельным отделением № 1 и 2 выпучилась, броневой скос левого борта в районе попадания разорван и скручен, внутренний борт, скуловой киль и продольная переборка разрушены, повреждена промежуточная палуба, В зоне взрыва была полностью разрушена поперечная переборка, а днище и внутреннее дно с левого борта оказались частично разрушенными. На протяжении средней трети длины корабля в районе машинно-котельного отделения был отмечен ряд разрывов и трещин (включая ширстрек), верхней палубы (включая палубный стрингер) и других конструкций, причем разрывы происходили как по сварным швам, так и по целому металлу. От сотрясений корпуса ряд фундаментов под приборами получил трещины.

Разрывы по обшивке корпуса были настолько значительными, что в штормовых условиях корабль находился бы в очень опасном положении и мог переломиться. Никакого запаса с точки зрения обеспечения боевой прочности корабль не имел.

В результате полученных повреждений были затоплены котельные отделения № I и 2, а вследствие нарушения водонепроницаемости в местах прохода кабелей через переборки оказались затопленными и некоторые другие помещения. Осадка увеличилась до 6,2 м, и корабль получил крен 4° на левый борт. Поступившее из разрушенных топливных цистерн в котельное отделение топливо достигало с левого борта уровня промежуточной палубы; эхо привело впоследствии к возникновению пожаров.

По механизмам, электрооборудованию и вооружению. Котлы и обслуживающие их механизмы котельных отделений Ns 1 и 2 оказались разрушенными, от недостатка питательной воды вышло из строя и котельное отделение № 3, а в результате этого и обе турбины. Перестало действовать также и большинство независимых вспомогательных механизмов (в строю остались водоотливной насос котельного отделения № 3 и носовой топливный насос). Средний вал и дизельная установка остались невредимыми, благодаря чему корабль хода не потерял.

Из-за отсутствия пара кормовые турбогенераторы вышли из строя (этому способствовали и повреждения основной кабельной трассы левого борта и части трассы правого борта, проложенных по продольным переборкам). Из строя вышла часть радиоаппаратуры и телефонов.

Артиллерия, в основном, осталась неповрежденной, за исключением башни главного калибра № 2, которая могла действовать только при ручном управлении. Торпедные аппараты были временно выведены из строя от повреждений электрочасти, но вскоре их вновь ввели в действие. От произошедшей деформации палубы правый кормовой торпедный аппарат управлялся вручную с трудом.

Носовой гирокомпас вышел из строя из-за недостатка охлаждающей воды; временно перестал действовать и кормовой гирокомпас. Вышли из строя: главный машинный телеграф (временно), электрическое управление рулем, дальномер и радиостанция.

Личный состав вел энергичную борьбу за живучесть корабля. Борьба с водой велась путем задраивания и осушения помещений; приводились в действие вышедшие из строя водоотливные насосы. Восстанавливалась поврежденная техника, в том числе: электрооборудование и кабели, вспомогательные механизмы, телефоны и пр. Устранялись повреждения и приводились в действие артиллерия, торпедное вооружение, радиосвязь.

Потери в личном составе составляли: 14 убитых и 22 раненых.

Выводы. От воздействия одного контактного взрыва торпеды (340 кг взрывчатого вещества типа ТГА) "Лейпциг" получил серьезные повреждения и на длительное время вышел из строя.

Легкие крейсера типа «Нюрнберг». 1928-1945 гг.

Повреждение дальномера на крейсере "Лейпциг" после попадания торпеды 13 октября 1939 г.


2. Объем полученных кораблем повреждений был значительным и включал: разрушение и повреждение корпуса (приведшие к серьезному снижению его общей прочности), затопление ряда помещений (что привело к увеличению осадки на 0,8 м и появлению крена), выход из строя паротурбинной установки и турбогенератора, повреждение кабелей, частичный или временный выход из строя артиллерии, торпедного вооружения и средств управления кораблем и артогнем. Действие взрыва усилило то, что бортовые топливные цистерны в районе взрыва были заполнены почти полностью (на 85%). Хотя корабль в результате взрыва и не переломился, но находился в опасном положении. Наличие в составе корпуса 50-мм брони, расположенной на расстоянии около 3 м от центра взрыва, ограничивало объем разрушений.

3. Наличие дизельной установки на среднем валу способствовало сохранению хода и энергии при полном выходе из строя паротурбинной установки.

4. Прокладка электрокабеля на бортовой продольной переборке способствовала его значительному повреждению на большом протяжении, в результате чего вышли из строя многие механизмы, приборы и вооружение.

5. Действия личного состава по борьбе за живучесть корабля были успешными и заключались в борьбе с водой и пожарами, и восстановлении оружия и технических средств. В результате была введена в строй часть вооружения и механизмов, и корабль своим ходом дошел до ремонтной базы.


Легкие крейсера типа «Нюрнберг». 1928-1945 гг.

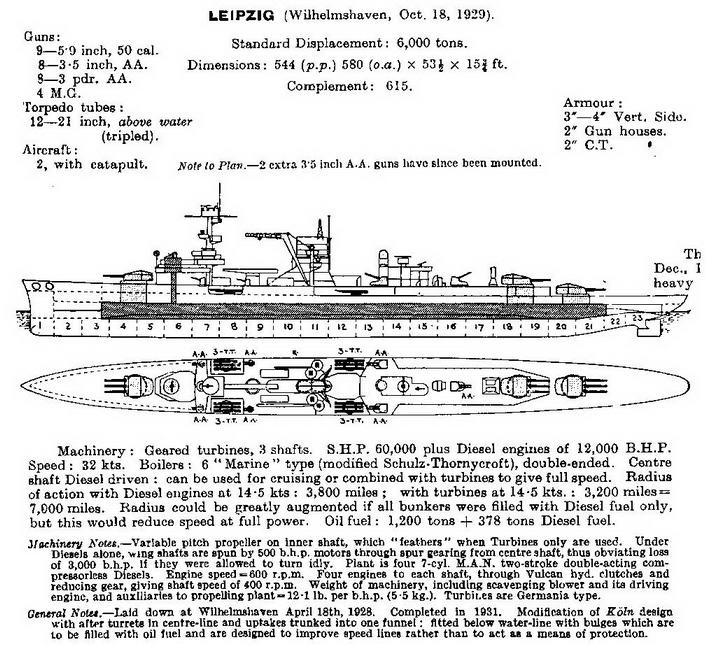

Легкий крейсер "Лейпциг"

(Сведения о корабле, опубликованные в английском справочнике "JANE’S FIGHTING SHIPS". 1939)


Весь день 13 декабря и ночь на 14 декабря крейсер медленно шел в свою базу.

Первая половина для 14 декабря прошла спокойно, но в 12 ч 30 мин "Лейпциг" и его охранение было атаковано вражеской подводной лодкой "Урсула". С лодки был произведен четырехторпедный залп. Одна (а возможно, и две) торпеда поразила сторожевой корабль "F-9". Вечером "Лейпциг" и его поредевшее охранение прибыли в базу.
