8.4.3. Защита остальных частей.

Наклоненные внутрь на 22° дымоходы выше уровня СП защищались плитами брони NVNC высотой 0,95-1,075 м и толщиной 100 мм (внешние) или плитами высотой 1,35 м из 70-мм брони CNC (внутренние). Шахты вентиляторов из КО защищались 65-мм плитами из стали CNC. Рулевой привод и рулевые посты в самой корме закрывались с бортов 100-мм плитами стали NVNC, спереди и сзади 35-мм плитами из стали CNC, а сверху (на уровне СП) - 31-мм плитами стали CNC.

Боевая рубка, включая рулевой пост и аварийный пост управления № 1, имела стены из 100-мм плит и 5 0-мм крышу (сталь NVNC) - гораздо больше, чем на всех крейсерах “класса А”.

Барбеты башен ГК над НП вплоть до мамеринцев имели только 25-мм противоосколочные стенки из стали CNC, а кольца, в которых вращались центральные штыри над НП набирались из криволинейных плит стали NVNC высотой 2,5 м и толщиной 75-100 мм для башни №2 или высотой 1,5 м и толщиной 75 мм для башен №№1, 3 и 4.

8.5. Вооружение

8.5.1. Вооружение главного калибра

Восемь 20-см/50 орудий типа 3 года №2 (203-мм), еще до окончания постройки кораблей установленных вместо планируемых 12 155-мм, размещались в четырех двухорудийных башнях модели “Е” в носовой части корпуса с возвышенной второй. Эти башни с углом возвышения 55° создавались на основе башен модели «Е», но несколько отличались размерами, поскольку структура корпуса сначала проектировалась под 3-орудийные башни 155-мм орудий. В результате постоянного усиления вооружения ГК на японских тяжелых крейсерах 18 кораблей 6 типов в конце концов несли башни 7(!) проектов - беспрецедентный пример в истории военного кораблестроения. Желание обхитрить потенциальных противников в мирное время бумерангом ударило по японскому флоту в годы войны. Не говоря уже о том, что постоянная замена башен на крейсерах отняла у японцев много времени и средств, такое отсутствие унификации не могло не сказаться в ходе боевых действий, когда поврежденные башни просто было нечем заменить и их просто снимали, уменьшая ударную мощь кораблей. Это случилось и с «Аоба» (башни модели «С»), и с «Майя» (модель «Е ») и с «Могами» (модель «Могами»), На типе «Тоне» первые три башни располагались по схеме «пирамида», принятой на типах «Миоко» и «Такао», а четвертую развернули стволами назад, чтобы до минимума свести мертвую зону на кормовых углах. Вторая и четвертая башни имели 8-метровые дальномеры. Боезапас (120 снарядов на орудие) состоял из бронебойных типа 91, “коммон” типа 91, “коммон” типа 0 и типа 3, осветительных типа “В” и учебных. Несмотря на отказ от универсальности 20-см орудий, японцы считали возможным привлекать их для дальней ПВО (до 20000 м), но только для заградительного огня по низко летящим самолетам.

Японские тяжелые крейсера.Том 1: История создания, описание конструкции, предвоенные модернизации.
Японские тяжелые крейсера.Том 1: История создания, описание конструкции, предвоенные модернизации.

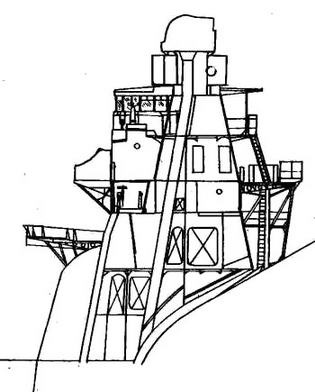

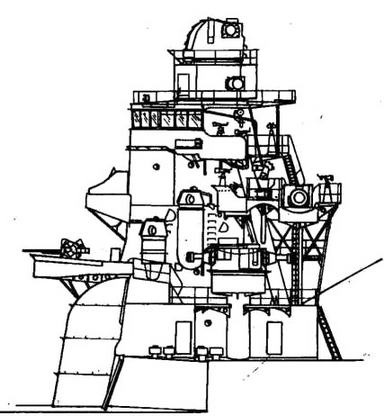

НОСОВАЯ НАДСТРОЙКА (аксонометрия и вид сбоку)


8.5.2. Зенитные орудия дальнего действия.

«Тоне» и «Тикума» получили стандартный набор из 8 12,7- см орудий типа 89 в спаренных установках со щитами модели “А ” модиф.1, расположенных на шельтердеке по бокам от дымовой трубы очень близко друг к другу. Нормальный боезапас насчитывал по 200 унитарных выстрелов на орудие, максимальный — по 210. Подача боезапаса производилась четырьмя подъемниками по той же схеме, что и на типе «Могами». Помещения готового боезапаса располагались у основания трубы в непосредственной близости от установок.

8.5.3. Зенитные автоматы.

Ближнюю (до 3000 м) ПВО на этих кораблях несколько усилили заменой 13-мм пулеметов на платформах перед носовой надстройкой двумя спарками 25-мм автоматов типа 96, доведя их общее число стволов до 12 по сравнению со стандартными 8. Нормальный боезапас состоял из 2000 снарядов на ствол. Более широкое расположение установок по длине корпуса обеспечивало полное полусферическое прикрытие корабля, тогда как на крейсерах «класса А» и типе «Могами» 4 спарки размещались у дымовых труб, имея из-за большого количества платформ и мостиков вокруг ограниченные углы обстрела в корму и оставляя не прикрытой носовую четверть, за которую «отвечали» 13-мм пулеметы.

Японские тяжелые крейсера.Том 1: История создания, описание конструкции, предвоенные модернизации.

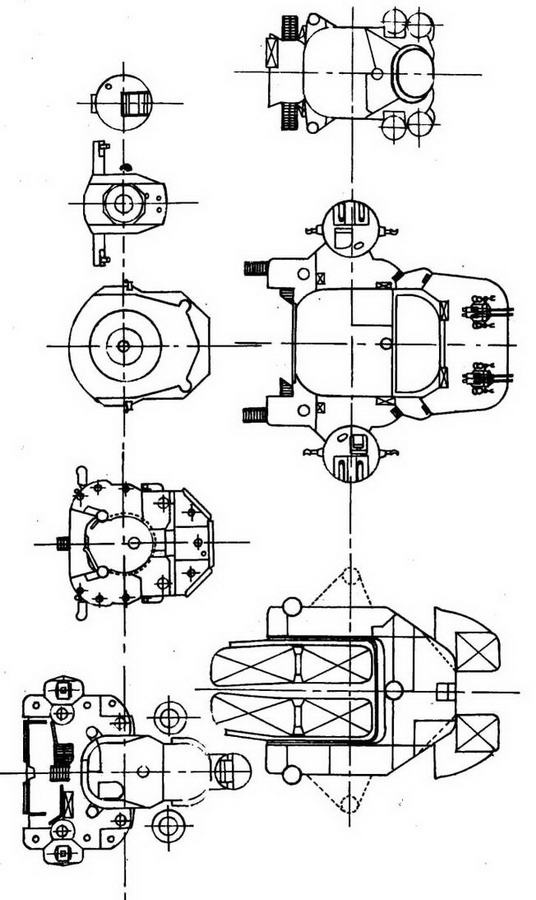

ПАЛУБЫ НОСОВОЙ НАДСТРОЙКИ КРЕЙСЕРА “ТОНЕ”


8.5.4. Торпедное вооружение.

Благодаря концентрации башен ГК в носу, торпедное вооружение из четырех поворотных 3-трубных 61-см аппаратов типа 90 модели 1 удалось сместить дальше в корму, что позволило обойтись без спонсонов. Аппараты располагались по два на борт под шельтердеком и могли выпускать торпеды через специальные порты. В отличие от типа «Могами» «Тоне» и «Тикума» между портами ТА имели и порт для погрузки торпед с небольшим краном.

Каждая труба ТА имела систему быстрой перегрузки как на типе “Могами”. Всего на борт принималось по 24 кислородные торпеды типа 93 модель 1:12 в аппаратах и 12 резервных.

8.5.5. Устройства управления стрельбой.

Катастрофа с «Томодзуру» сказалась на форме и размерах носовой надстройки этих крейсеров даже в большей степени, чем на типе «Могами». Ее сделали короче и уже, за счет чего высоту удалось увеличить: включая шельтердек, она насчитывала 8 ярусов. Верхние два яруса занимали башенки директора ГК типа 94 и дальномерного поста типа 94 с 6- метровым бинокулярным совмещающим дальномером типа 14, градуированными стереотрубами и биноклями для обнаружения целей; имелся также бинокль для горизонтального наводчика башни дальномерного поста. Внутри центрального ствола имелось помещение для передачи данных стрельбы в башни ГК. Ниже располагались ходовой и сигнальные мостики с большим количеством биноклей, закрытых наблюдательных постов, парой 60-см сигнальных прожекторов, постами управления боевыми прожекторами, устройствами управления торпедной стрельбой и 1,5-метровыми штурманскими дальномерами. Вторая башенка директора ГК располагалась перед треногой грот-мачтой, а еще два 8-метровых дальномера типа 14 - в башнях ГК. Остальное оборудование СУАО ГК было стандартным для японских тяжелых крейсеров конца 30-х годов (см. главу 7, Приложение 1).

Система УЗО 12,7-см орудий включала два новых директора типа 94, размещенных вместе с 4,5-метровыми дальномерами в отдельных башенках по бокам носовой надстройки на цилиндрических платформах. Это были первые крейсера, получившие эту новейшую японскую систему, заметно превосходившую предшествующую — типа 91. Основное отличие систем УАО ГК и УЗО заключалось в том, что вторая выдавала к орудиям кроме углов наводки еще и время срабатывания взрывателей.
