Для измерения дистанции до цели при артогне и торпедной стрельбе на каждом крейсере имелось по три дальномера типа 14: два 8-метровых в башнях ГК №3 и №4 и 6-метровый на носовой надстройке под директором. По бокам фок-мачты в башенках стояли два 4,5-метровых зенитных дальномера, на надстройке имелось два 1,5- метровых штурманских, а третий такой же стоял на треноге на кормовой надстройке.

Для ночного боя предусматривалось три позиции для прожекторов: две по бокам дымовой трубы, одну по ДП за трубой, т.е. на борт могли действовать два прожектора. После достройки корабли получили только что принятые на вооружение 110-см прожекторы типа 92, которые управлялись от четырех устройств типа 94 (на сигнальном мостике). На носовой надстройке имелось также два 60- см сигнальных прожектора.

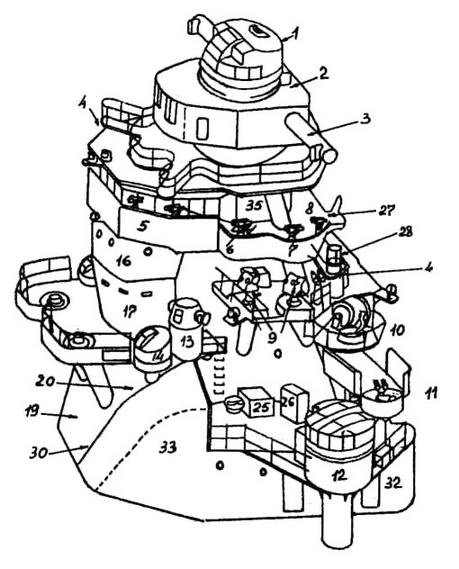

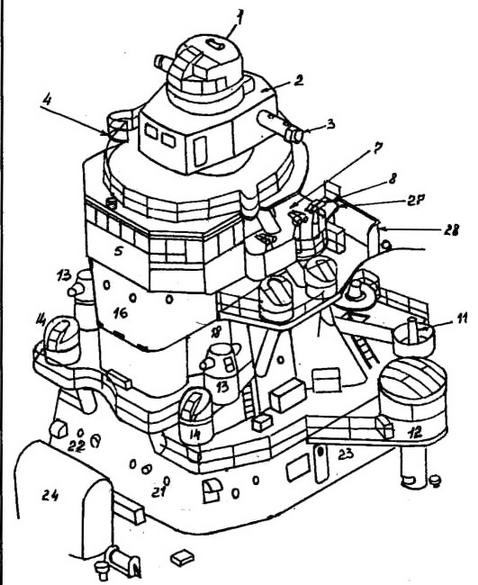

НОСОВЫЕ НАДСТРОЙКИ “МОТАМИ” (слева) И “СУДЗУЯ” (справа) В 1940 ГОДУ

1 - башня директора ГК типа 95; 2 - башня дальномера ГК типа 94; 3 - 6-метровый дальномер; 4 - пост ручного семафора; 5 - компасный мостик с компасом, 12-см и 18-см биноклями; 6 - пост управления орпедной стрельбой типа 92; 7 - торпедный директор типа 91 модели 3; 8 -12-см бинокль; 10-сигнальный 60-см прожектор; 11 - пост наблюдения за воздухом; 12-директор типа 9112,7-см орудий в башне; 13-башенка с 1,5-м штурманским дальномером; 14 - пост наблюдения за морем; 15 - позиции спаренных 13-мм пулеметов% 16 - ходовая рубка; 17 - бронированная боевая рубка (и аварийный командный пост №1); 18 - радиорубка; 19 - штурманская рубка; 20 - каюта отдыха командира (ЛБ) и флагмана (ПБ); 21, 22 - радиотелефонные поста №2 и №2; 23 - офицерский туалет; 24,33 - воздухозаборники КО №1 и №2; 25 - рундук с сигнальными ракетами; 26 - рундук с материалами для устройств УЗО; 27 - трап; 28 - сигнальный пост; 29 - радиотелефонный пост №1 (на “Кумано” и “Судзуя”); 30 - прокладочная; 31 - аварийный командный пост №2; 32 - артиллерийская кладовая; 34 - рубка связи; 35 - электрощитовая верхнего мостика

7.5.6. Авиационное вооружение.

В проекте “С-37” самолетное вооружение повторяло тип “Такао”: 2 катапульты, ангар на два гидросамолета со сложенными крыльями, система рельсовых путей между катапультами, 1 3-местный дальний разведчик и 3 2-местных корректировщика. Задачи у самолетов оставались такие же, что и на крейсерах “класса А”: разведка сил противника в пределах 300 миль (3-местный) или 150 миль (2-местные), оценка боевой ситуации в пределах 75 миль 2-местными самолетами, противолодочное патрулирование. Но после случая с “Томодзуру” ангар во время первой модернизации убрали, а шельтердек продлили в корму до барбета башни ГК №4, образовав пространство для хранения самолетов, число которых сократили до трех. Внутри организовали сложную систему рельсов для перемещения самолетов. Обе пороховые катапульты типа Куре №2 модели 3 могли запускать самолеты весом до 3000 кг.

После укомплектования для летних маневров 1935 года крейсера этого типа официально несли по 1 ГСМ типа 94 №1 и два типа 90 №2 модели 2, но на время маневров “Могами” имел только три последнего типа. После второй модернизации, когда несколько изменилась рельсовая система, крейсера 7-й эскадры несли 1 самолет типа 94 №1 и два типа 95. После третьей модернизации крейсера получили более тяжелые катапульты модели 5, способные запускать машины весом до 4 тонн, но состав авиагруппы остался прежним, только 3-местный самолет заменили более современным - типа 94 №2. К концу 1941 года корабли получили вместо него новый типа 0. В корме хранились 4 250-кг и 44 60-кг бомбы.

Фактически после 1937 года крейсера типа “Могами” могли нести по четыре самолета: 1 типа 94 (сзади по левому борту) и три типа 95 (2 на правом борту и 1 на левом спереди). Но на службе их число никогда не превышало трех.

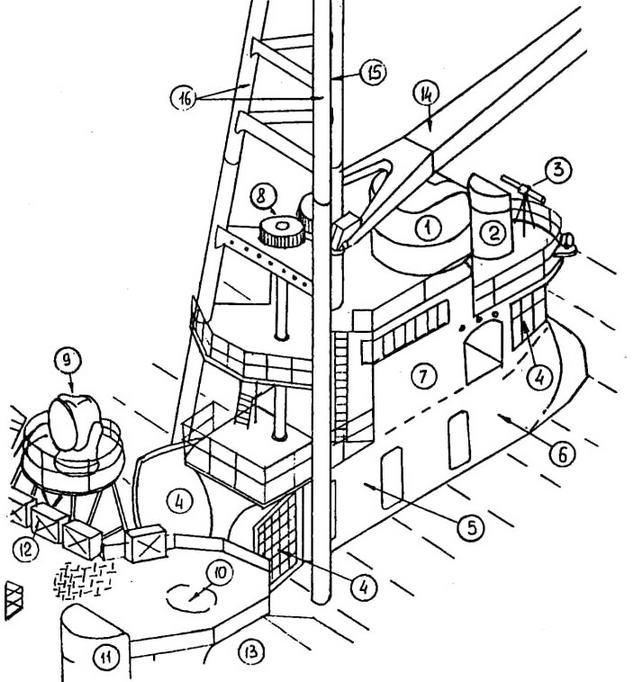

КОРМОВОЙ МОСТИК И ГРОТ-МАЧТА “МОГАМИ” (1940 год)

1 - башня вспомогательного директора ГК типа 95; 2 - пост- наблюдения за целью; 3 - штурманский 1,5-м дальномер; 4 - воздохозаборник носового МО; 5 - помещение привода грузовой стрелы; 6 - кладовая (с ПБ кормомовая электрощитовая); 7 - вспомогательный ходовой мостик с 12-см биноклями по бортам; 8 - зубчатый редуктор стрелы; 9-110- см прожектор типа 92 №3; 10 - позиция спаренной установки 25-мм автоматов типа 96 №4; 11 - директор 25-мм автоматов; 12 - кранцы 25-мм боезапаса; 13 - спаренная установка 12,7- см орудий типа 89 №4; 14 - грузовая стрела; 15 - грот-мачта; 16 - опоры. Грот-мачта переделана в ходе “Второй модернизации”.

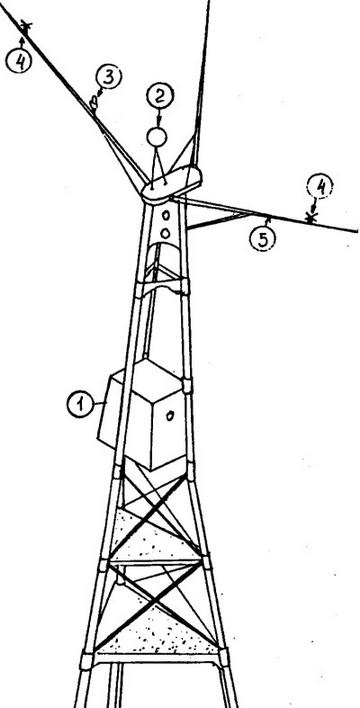

ФОК-МАЧТА “МОГАМИ” (1937 год)

1,2- гониометрический пост и антенна; 3 - 2-кВт сигнальные огонь (такой же на топе грот-мачты); 4 - анемометр; 5 - рей

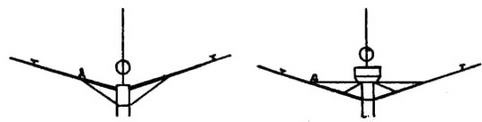

Рей после достройки (слева) и после “Третьей модернизации’ (установлен наблюдательный пост или пост УТС)

Чтобы получить скорость 37 узлов на новых крейсерах надо было повысить мощность механизмов до 152000 л.с. Расположение турбин отличалось от принятого на крейсерах “класса А”: турбины носовых МО вращали внутренние валы, а кормовых - внешние. Несмотря на большую мощность, ЭУ оказалась легче, удельная мощность достигала 61,5 л.с./т против 48,8 на типе “Такао”.

Каждое КО имело свой пост управления, каждое МО имело пост управления и связи, а носовые - еще и пост контроля. ЭУ крейсеров “класса В” должна была стать стандартной для будущих авианосцев и больших крейсеров. В противоположность прежним крейсерам (“класса А” и легким) КО и МО нумеровались так, что нечетные шли по правому борту, а четные по левому, как это уже сделали для орудий, прожекторов, ТА и прочего.

7.6.1. Турбины.
