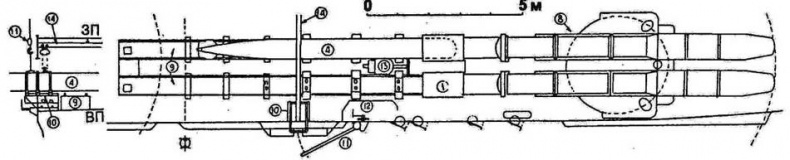

СИСТЕМА БЫСТРОЙ ПЕРЕЗАРЯДКИ

1 - защита боеголовок (сталь D); 2 - подвесной рельс; 3 - зажим; 4 - торпеда типа 90 (длина 8550 мм, вес 2540 кг); 5 - торпеда выдвигается из ящика и фиксируется захватом к тельферу; 6 - кольцевой захват; 7 - тельфер; 8 - ТА типа 89; 9 - конвейер с «бесконечной» цепью; 10 - лоток для погрузки торпед на корабль; 11 - грузовая стрела; 12 - пост управления стрелой; 13 - электромотор конвейера; 14- подвесной рельс, соединенный с рельсом 2

Чтобы отчасти компенсировать уменьшенный бортовой залп торпед, для крейсеров типа “Такао” разработали систему быстрой перезарядки ТА. Под шельтердеком имелась система подвесных рельсов с тельферами, с помощью которой запасные торпеды быстро подавались к любому аппарату. Там они опускались на конвейеры с электроприводом и загружались в трубы. Обычно перезарядка ТА занимала 3 минуты.

На борт принималось 16 торпед: 8 хранились на конвейерах, расположенных за каждым аппаратом, а 8 резервных размещались попарно, одна над другой, по бокам от дымоходов №2 и №3; все боеголовки закрывались в футлярах из стали Дюколь. Погрузка торпед на корабль произво-дилась через спе-циальный порт в борту на уровне верхней палубы -между портами для ТА. Для этого использовались грузовая стрела, небольшой лоток и упомянутая система рельсов.

61-см торпеды типа 90 являлись развитием торпед типа 8 года, которыми уже вооружались крейсера “класса А”, имея большую дальность хода и более мощную боеголовку, содержавшую 390 кг взрывчатого вещества (ВВ) типа 91.

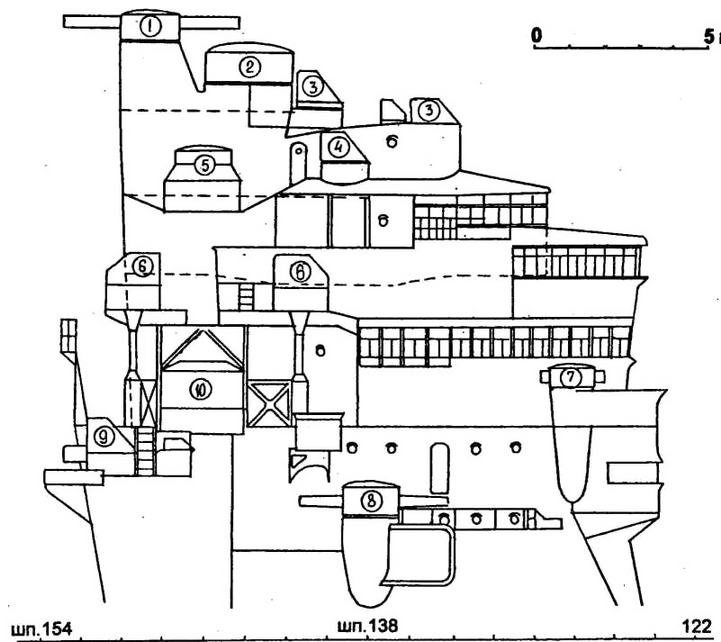

ДЕРЕВЯННЫЙ МАКЕТ НОСОВОЙ НАДСТРОЙКИ “ТАКАО”, ВРЕМЕННО УСТАНОВЛЕННЫЙ ПОСЛЕ СПУСКА

А- платформа УАО ГК с дальномером (1), директором центральной наводки (2) и наблюдательными постами (3); В - командная платформа с наблюдательными постами (4) и торпедными директорами (5); С - платформа слежения за целью; D - платформа управления огнем с постами управления прожекторами (6); Е - ходовой мостик с штурманскими дальномерами (7) и зенитными директорами (10); F - верхний мостик с башенками дальномеров (8) и наблюдательными постами (9); G - уровень палубы среднего мостика

5.6.1. Структура носовой надстройки.

Эти корабли имели массивную носовую надстройку. Хотя ее высота над килем была такой же, как и на типе “Миоко” (бинокли директора были даже на метр ниже - 31 м над килем вместо 32 м), она оказалась длиннее и почти в два раза больше по объему. В ходе проектирования новых крейсеров учитывались пожелания артиллерийского, торпедного, штурманского, электрического, оптического отдела и отдела связи МТД и в результате совместной работы МТД, МГШ, бюро по военным делам и департамента флота появилась эта 10-этажная надстройка. Она должна была вместить огромное количество постов и сложных приборов, необходимых для ведения артиллерийско-торпедного боя в дневных и ночных условиях и на больших дистанциях. Ее форму одобрили после долгой дискуссии, поскольку все понимали, что такая надстройка значительно увеличивает верхний вес, оказывает большое сопротивление воздуху и является прекрасной мишенью для артиллерии и авиации противника. И все-таки решили, что в военное время централизация всех постов управления перевесит эти недостатки. После спуска “Такао” на его корпусе воздвигли полномасштабную деревянную модель носовой надстройки со всеми ее постами и оборудованием, которую в течение июня-декабря 1930 года подвергли испытаниям на верфи флота в Йокосуке. Похожую надстройку должны были нести и крейсера следующего типа “Могами”, но после катастрофы с миноносцем “Томодзуру” ее перепроектировали с целью уменьшения размеров, особенно высоты. Первоначальный вариант надстройки испытали на верфи флота в Куре. Во время модернизации крейсеров типа “Такао” верхнюю часть надстройки решили уменьшить.

5.6.2. Система управление артогнем и торпедной стрельбой.

Как и на предыдущих крейсерах “класса А” для УАО ГК оставили систему “слежение за указателем”. Для наводки орудий на цель, измерения ее скорости, курса и дистанции до нее наверху носовой надстройки установили директор типа 14 и устройство слежения за целью (визир) типа 13. Вспомогательный директор типа 14 расположили на самолетном ангаре. Для управления огнем 12-см зенитных орудий по бокам носовой надстройки на уровне ходового (компасного) мостика установили директоры типа 91, а дистанцию до воздушной цели измеряли с помощью 3,5-метровых дальномеров типа 14, которые стояли отдельно на уровне верхнего мостика. Посты управления торпедной стрельбой (УТС) располагались по бокам от платформы управления артогнем и оборудовались торпедными директорами типа 89.

5.6.3. Дальномеры.

Дальномерное оборудование было таким же, что и на типе “Миоко”, но с дополнительным дальномером наверху носовой надстройки. Все дальномеры были бинокулярные совмещающие типа 14. Три 6-метровых стояли в башнях ГК №№1,2 и 4, один 4,5-метровый на носовой надстройке над директором, по два 3,5-метровых и 1,5-метровых - по ее бокам, а дополнительная пара 3,5-метровых - на самолетном ангаре. Зенитные 3,5-метровые дальномеры можно было использовать и для надводных целей.

5.6.4. Прожекторы.

На прожекторных платформах по бокам дымовых труб стояли четыре боевых 110-см прожектора типа “SU” с эффективным радиусом действия 5000-6000 м, а при концентрации света двух прожекторов - до 8000 м. В 1936 году их заменили на 110-см прожекторы типа 92, принятые на вооружение 6 марта 1933 года, которые давали белый свет интенсивностью 12800 кандел/м² при 200А и 80 В, обеспечивая дальность подсветки 6000 м, а при концентрации на одной цели двух лучей - до 10000 м. Посты управления прожекторами и пульт в рубке управления прожекторами находились на одном уровне с платформой УАО ГК (рубка группового управления освещением), имея с ней связь для координации действия прожекторов и орудий ГК.

На верхней палубе между грот-мачтой и башней ГК №4 по бортам стояли две пороховые катапульты улучшенной модели 1. Они прошли испытания в 1931 году и 12 августа 1932 года были Приняты на вооружение как тип Куре №2 модель 3. Они имели ту же длину, что и модель 1, но скорость запуска повысилась до 28 м/с, ускорение - до 2,7g, а вес запускаемого самолета-до 3000 кг. В расположенном за треногой грот-мачтой ангаре бок о бок помещались два гидро-самолета со сложенными крыльями. Часть верхней палубы между катапультами, известная как “самолетная” палуба, была оснащена системой рельсов для перемещения ГСМ, а на грот-мачте имелась грузовая стрела для установки ГСМ на катапульты и подъема их с воды на борт после посадки.
