Все даты до 1 февраля 1918 г., кроме оговоренных отдельно, приведены по старому стилю.

Миноносцы типа “Касатка" Проекция “Корпус" теоретического чертеж

К работам завод приступал немедленно по заключении контракта и обязался приготовить миноносцы в Эльбинге для испытаний: первый — 1/13 января 1900 года, остальные три через двадцать один месяц после подписания настоящего контракта. Окончательная приемка миноносцев должна была состояться в Пиллау.

На испытаниях каждый миноносец “должен был иметь добавочный груз”, заменяющий массу отсутствующего вооружения и недостающего на тот момент снабжения (104,7 т). Кроме этого завод обещал провести еще один дополнительный выход в море для определения циркуляции. Контракт предусматривал следующие неустойки, которые должен был бы выплатить завод Шихау: в случае просрочки в один месяц — один процент от стоимости миноносца, два месяца — два процента и т. д. Если срыв контрактных сроков превысит четыре месяца, то Морское министерство было вправе отказаться от заказа.

“Непреодолимыми препятствиями”, которые давали право на продление контрактных сроков считались лишь: пожар, наводнение, землетрясение, ураган, “моровая язва”. За недостижение миноносцем при испытании 0,25 узла первого узла хода штраф составил бы — 12 тыс. германских марок; 0,5 узла второго узла — 20 тыс. германских марок. Если скорость окажется менее 25 уз, то Морское министерство также было в праве отказаться от приемки миноносцев, и в течение одного месяца завод должен был выплатить неустойку в размере 3,5 % годовых и возвратить все полученные им платежи.

Если в процессе постройки будут выявлены отступления от чертежей или спецификации, не согласованные с Морским министерством или с русскими, наблюдающими за постройкой миноносцев, то фирма обязуется по первому требованию Морского министерства “все недостатки или неудовлетворительности в работе исправить или переделать во всем согласно с требованием на свой счет и без всякой за то платы”.

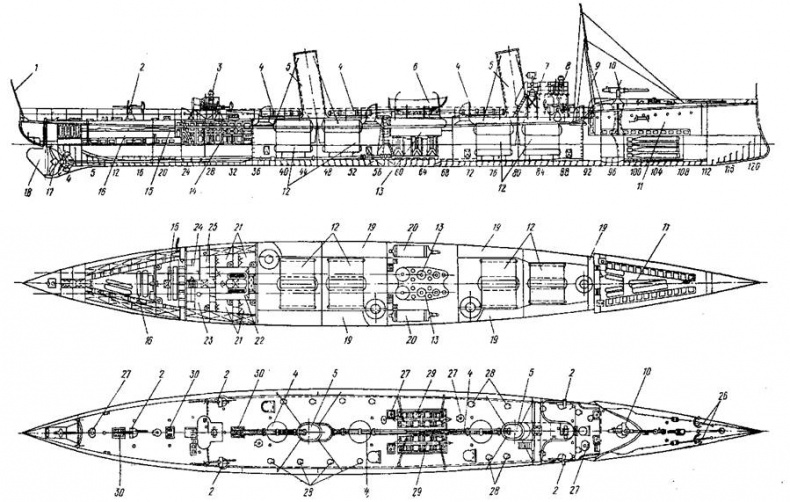

Миноносец типа “Кит”:

(продольный разрез, план трюма и вид сверху)

1 — кормовой флагшток; 2 — 47-мм орудие; 3 — кормовой мостик; 4 — “17-футовый" минный аппарат; 5 — дымовая труба; 6 — шлюпка системы Френсиса; 7 — камбуз; 8 — ходовая (боевая) рубка; 9 — мачта; 10 -75-мм орудие; 11 — носовой кубрик команды; 12-паровой котел; 13 — главная машина; 14-офицерские помещения; 15 — унтер- офицерская (кондукторская) каюта; 16 — кормовой кубрик команды; 17 — гребной винт; 18-перо руля; 19-угольная яма; 20 — конденсатор; 21 — офицерские каюты; 22 — кают- компания; 23 — каюта командира корабля; 24 — буфет; 25 — умывальник; 26 — якорь; 27-сходной люк; 28 — горловина угольной ямы; 29 — машинный люк; 30 — световой люк.

Тактико-технические элементы и устройство заказанных миноносцев были следующие: длина между перпендикулярами составляла 61 м, наибольшая ширина по шпангоутам 7 м; что касается осадки миноносцев, то эта величина в спецификации указывалась “до ватерлинии без нижней части ахтерштевня” (1,8 м или “8 фут 10 и 5/16 дюйма”). Высота от верхней части киля до верхней части бимса составила 4 м.

12 водонепроницаемых переборок проходили от киля до верхней палубы, в носовой части миноносца находились еще три переборки от киля до жилой палубы. Их толщина от 4 мм уменьшалась к верху до 3,5 мм. Толщина наружной обшивки первоначально составляла — “в середине судна” 5.5 мм и 4 мм в оконечностях, после пересмотрения спецификации в апреле 1899 года МТК потребовал, чтобы толщина наружной обшивки соответствовала программе, а именно: “в оконечностях должна быть вместо 4 мм, назначенных спецификацией, для ширстрека в 5 мм, а для прочих поясов — 4,5 мм”. Кроме того, на высоте 100 мм от грузовой ватерлинии обшивка оцинковывалась. Толщина листов палубной обшивки уменьшалась от 4.5 мм в средней части до 3 мм в оконечностях.

По мнению корабельного инженера Лидова, в свое время проведшего сравнительный анализ мореходных качеств миноносцев завода Ф. Шихау в сравнении с миноносцами постройки заводов Нормана, Лейрда и Невского, первые по образованию корпуса “резко отличаются от всех… в более невыгодную сторону, как это обнаружилось из плавания. Что касается крепости, то более солидными миноносцами в отношении крепости корпуса являются миноносцы Шихау. При меньшем отношении длины к ширине и при одинаковых остальных элементах, они имеют еще более усиленные части корпуса и большое число водонепроницаемых переборок”.

В носовой части сразу за срезом полубака помещалась боевая рубка, выполненная из листовой стали толщиной 3 мм. Внутри рубки размещались “паровая и ручная штурвальные машины”, компас и машинные телеграфы, а также рупоры переговорных труб в машинное отделение. Иллюминаторы боевой рубки, которая также являлась и рулевой, снабжались устройствами, позволяющими очищать их от брызг, грязи и т. п. с обеих сторон одновременно. За рулевой рубкой находился камбуз, также выстроенный из 3-мм стали. Над рубкой размещался командный мостик, изготовленный из сосновых планок толщиной 35 мм. На нем располагались: штурвал, машинные телеграфы, компас и переговорные трубы, ближе к корме помещался прожектор.

Русские офицеры в Эльбинге. 1900 г.

На полубаке миноносца стоял паровой шпиль для якоря и крепилась фиш-балка. Два якоря, один массой 400 кг и другой 300 кг снабжались стальным тросом длиной 150 м, что, как показала практика, оказалось не совсем удачно, так как миноносцы впоследствии, стоя на якоре, дрейфовали “при самом слабом ветре и течении”. На миноносцах предусматривалась установка одной сигнальной мачты на каждом с вантами и штагами из стальной проволоки. Покрытие верхней палубы выполнялось из линолеума, “приклеенного и кроме того прикрепленного полосами оцинкованного железа”. В кормовой части между 6 и 36 шп. на стойках крепился солнечный тент.

Согласно спецификации, миноносцы были снабжены двумя 5-метровыми шлюпками Френсиса, четырьмя спасательными пробковыми кругами и четырьмя пробковыми спасательными поясами.

Для команды отводились два кубрика, один в носу, другой в корме. В носовом кубрике 8 человек помещались на рундуках, а 16 на подвесных койках, в кормовом кубрике — 6 на рундуках и 12 в койках. Вся мебель: рундуки, табуреты, различные шкафчики были выполнены из алюминия, а все палубы покрыты линолеумом. Подволоки во всех помещениях окрашивались цинковыми белилами.

Офицерские помещения на миноносцах состояли из каюты командира, трех одноместных, одной двухместной кают офицеров, кают-компании и буфета. Рядом помещался ватерклозет.
