Корпусъ стальной; обшивка изъ стальныхъ листовъ толщиною по середине судна около 6 мм, въ оконечностях уменьшается до 4 мм. Шпангоуты 65x50x5 мм; въ оконечностяхъ 55x45x5 мм. Разстояніе между ними 500 мм (кроме машиннаго отделены). Бимсы верхней палубы 75x50x5 мм. Настилка верхней палубы отъ 7 мм до 4 мм. Водонепроницаемыхъ переборокъ главныхъ поперечныхъ 9 штукъ.

Водоотливныя средства имеются следущія: 1) Ручныя помпы, въ количестве 9 шт., приводятся въ действіе съ палубы; служать осушительнымъ средствомъ. 2) Турбины съ электромоторами, въ числе 7 шт., выкачиваютъ въ часъ по 80 тоннъ воды каждая и служать для отливанія большихъ количествъ воды. Помещены во всехъ отделеніяхъ, кроме крайняго носового и кормового. 3) Изъ машиннаго отделенія, кроме того, могутъ брать воду: машинная трюмная помпа, циркуляціонные насосы и 1 эжекторъ въ 70 мм. 4) Изъ котельнаго отделенія могутъ брать также трюмно-пожарныя помпы (по одной въ каждомъ отделеніи).

Шлюпки: 2 вельбота, 1 ялъ, 1 парусинная шлюпка.

Электрическое освещеніе: 2 турбо-динамо, на 16 килоуаттъ каждая, при 105 вольтахъ, 2 прожектора въ 60 сантиметровъ.

Механизмы: Котловъ четыре, водотрубныхъ, системы Нормана. Рабочее давленіе пара 240 фунтовъ (16 атмосферъ). Общая нагревательная поверхность всехъ котловъ 1340 кв.метр (14418,4 кв.ф.). Общая колосниковая поверхность всехъ котловъ 22,2 кв. метра (238,87 кв.ф.). Питаніе котловъ автоматическое, 4-мя донками, изъ подогревателей, черезъ фильтры. Для пополненія убыли пара, въ машинномъ отделеніи поставлены 2 кипятильника, дающіе по 10 тоннъ (всего 20 т воды въ сутки). Кроме того, имеется запасъ питательной воды: въ носовой цистерне 3,9 т (кб. м.), въ машинномъ отделеніи 2,5 т (кб.м.). Для питьевой воды имеется запасъ въ различныхъ отделеніяхъ 3,9 т. Въ машинномъ отделеніи опреснитель на 3 тонны питьевой воды въ сутки.

Главный машины: числом две. Діаметры цилиндровъ: высокого давления 580 мм (22,84 дюйма), среднего давления 850 мм (33,47дюйма), два низкого давления 860 мм (33,86 дюйма). Ходъ поршня 450 мм (7,72 дюйма). Число оборотовъ въ минуту предполагалось 350. При этомъ обе машины должны развивать около 6200 л.с.

Винты изъ марганцовистой бронзы, трехлопастные, діаметромъ 2800 мм; шагъ 2630 мм.

Холодильникъ поверхностный, съ отдельною циркуляціонною помпою. Запасъ угля для испытанія 50 тонн; наибольшее количество угля, вмещающееся въ угольныхъ ямахъ – около 130 тонн.

Артиллерія:

2 75-мм пушки на станкахъ Металлическаго завода, 4 57- мм пушки, 2 пулемета и 4 тумбы къ нимъ.

Минные аппараты: на первыхъ 4-хъ минныхъ крейсерахъ прстройки 1904/5 года, завода Ланге стоитъ 3 минныхъ аппарата (1 двойной и 1 одинарный), на 4-хъ последнихъ стоитъ 2 одинарныхъ аппарата.

Якорей 2 штъ., весомъ по 600 килограмъ (36,6 пуда); верп 1 штъ., весомъ въ 160 килограммъ (99,76 пуда). 2 якорные цепи в 25 мм. (около 1 дюйма), длиною по 100 метровъ (954,3 сажени).

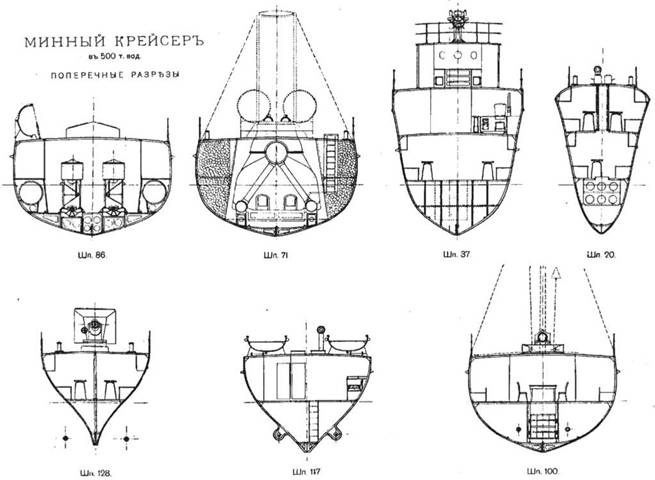

* Из альбома чертежей "Минный крейсер в 500 т. вод".

Жилые помещения расчитаны на 80 человекъ команды, 3 кондуктора, 6 офицеров (из них 2 предполагаются лишь на время стоянки во II ранге судовъ), 1 командира.

Высота средней трубы над грузовой ватерлинией 8 метровь (54,3 сажени).

Комплектація кондукторскихь и нижнихъ чиновъ миннаго крейсера: кондукторовъ минныхъ 1, артиллерійскихъ 1, машинныхъ 1, боцманматовъ 1, квартирмейстеровъ 2, артиллерійскихъ квартирмейстеровъ 1, старшихъ комендоровъ 2, комендоровъ 8, минныхъ квартирмейстеровъ 1, старшихъ минеровъ 1, минеровъ 5, рулевыхъ 4, сигнальщиковъ 4, матросовъ 4, телеграфистовъ 2, подшхиперовъ 1, баталеровъ 1, машинныхъ содержателей 1, фельдшеровъ 1, маляровъ 1, парусниковъ 1, коковъ 2, плотниковъ 1, машинныхъ квартирмейстеровъ 3, машинистовъ 6, хозяевъ трюмных отсековъ 1, подручныхъ 2, кочегарныхъ квартирмейстеровъ 4, кочегаровъ 16, минно-машинныхь квартирмейстеровъ 1, минныхъ машинистовъ 3. Всего нижнихъ чиновъ 80 человекъ.

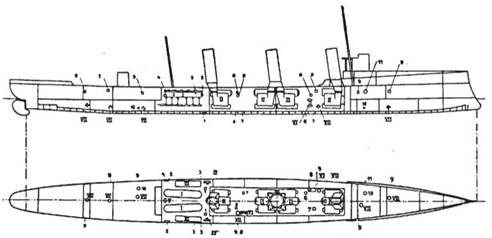

I. машина. II. котел, III. холодильник IV. циркуляционный насос. V. эжектор, VI Паровой трюмный насос, VII трюмная турбина.

1. кингстон для циркуляционного насоса,2. отливное отверстие для циркуляционного насоса. 3. отпивной клепан для машинной трюмной помпы, 4 отливной клапан для трюмного эжектора. 5. отливной клапан для насоса испарителя. 6. кингстон для парового трюмного насоса. 7. кингстон для продувания котла. 8. отливной клапан для парового трюмного насоса. 9 отливной клапан для трюмной турбины. 10 кингстон для затопления патронных погребов. II. отливное отверстие для командных клозетов.

Эскадренный миноносец типа "Украйна". (Теоретический чертеж)

Компьютерная техника, уже сегодня поднявшаяся до высот, вызывающих беспокойство за будущность человечества, со временем, конечно, вберет в себя и всю мировую историю. Станет возможно. моделируя и интегрируя исторические ситуации, строго объективно оценивать и предсказывать поступки действующих лиц и делать безоговорочно гарантированные прогнозы на будущее. Что-то в этом смысле делается уже и сегодня. Но и для компьютера вечной загадкой останутся внутренние мотивы поступков и глубинные события интриги, во все века сопровождавшие исторический процесс. Они, как правило, не оставили следов ни в документах, ни в мемуарной литературе. Вместо обнажения подлинных замыслов и обстоятельств мемуаристы сплошь и рядом озабочены лишь тем, чтобы половчее умолчать или поубедительнее замести следы тех событий, о которых они считают неудобным рассказывать.

Одной из таких, почти всегда безнадежно глухих сторон истории являются обстоятельства и мотивы заключения международных договоров и финансовых сделок, министерских решений, поступков государей, военачальников и ученых. Таковы обстоятельства, предшествовавшие и сопровождавшие ход русско-японской войны. Все версии, которые мы сможем составить на основании этих источников, будут все же относительны.

К названным недоумениям принадлежат и те деньги, и те люди, которые обращались вокруг каждого из заказов кораблей. Автору известен лишь один, выдававшийся за достоверный факт о том, какой именно доходный дом в Петербурге построил на свои "безгрешные доходы" наблюдавший за постройкой крейсера "Жемчуг". Остальное, в том числе и приобретения, делавшиеся на сооружении, как их иногда называли, "народных крейсеров", теряется во мгле истории.

Глухим отголоском через публикацию "Брута" (он же В.А. Алексеев) дошло до нас дело о манипуляциях, будто бы совершившихся с народными деньгами при заказе 57-мм пушек для этих "народных крейсеров". Многозначительно и замечание, которое в статье "Военное судостроение в Риге" приводит в 1906 г. (№№ 25-26, с. 462-470) журнал "Море и его жизнь". Из нее следовало, что секретные переговоры с фирмой "Вулкан" о постройке заводом Ланге по крайней мере шести крейсеров проходили в сложном поле взаимодействия большого числа "посредников". Только при заказе последних двух кораблей заводу позволили вступить с фирмой "Вулкан" в непосредственные переговоры. Фамилии их не называются, но вполне можно предположить, что без А.А. Абазы, уже обладавшего большим опытом в общении с посредниками (в переговорах о покупке "экзотических крейсеров"), наверное, обойтись не смогли.
