В марте 1907 г. "Лейтенант Пущин" сменил название на "Капитан Сакен". Это было имя героя другой войны с Турцией в 1787-1791 гг., когда Россия окончательно подтвердила свои права на владение Крымом. В один из дней этой войны, 26 мая 1788 г., капитан 2 ранга Р. Сакен, командуя дубель-шлюпкой № 2 (6 орудий, 52 человека экипажа), был окружен у устья Южного Буга 11 турецкими галерами. Будучи атакован ими на абордаж, он взорвал свой корабль, потопив 4 галеры. Турки после этого боя, в котором погибли командир Сакен и 43 матроса, уже не рисковали абордажными атаками. Название новому кораблю переходило от минного крейсера постройки 1889 г. Именем же "Лейтенант Пущин" назвали один из серийных 350-тонных миноносцев, построенных Николаевским заводом в 1904 г.

Проработки, выполненные заводом на основе требований МТК в январе 1905 г., показали необходимость существенного увеличения водоизмещения или уменьшения запасов угля. Так, при заданном МТК водоизмещении около 600 т. корабли обеспечивались машинами мощностью 5300 л.с, что давало скорость 24 уз. Для 25-уз скорости требовалось 6450 л.с. и форсирование котлов выше допускавшихся МТК с соответствующим увеличением массы котлов на 16 т. Для достижения 26 уз. скорости мощность и масса механизмов должны были составлять 7300 л.с. и 204,4 т; при 27 уз. 8100 л.с. и 226,8 т. Соответственно на уголь при 600 т водоизмещении оставалось 88,1 и 65,7 т. В результате МТК в феврале 1905 г. подтвердил решение остановиться на 570-т водоизмещении и 25-уз скорости. Вооружение предполагалось из двух пушек калибром 75 мм, шести 57-мм, двух трехлинейных пулеметов и трех минных аппаратов с запасом 9 торпед калибром 457 мм.

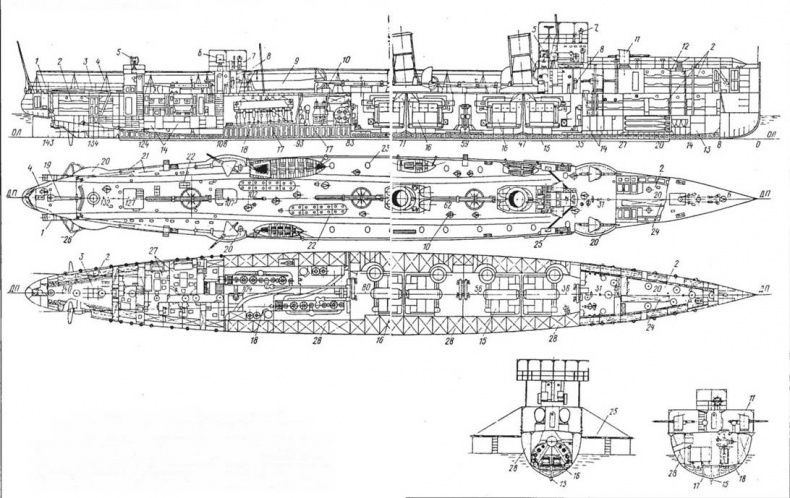

Чертеж предоставлен журналом “Судостроение".

Эскадренный миноносец типа “Лейтенант Шестаков".

(Продольный разрез, планы верхней палубы, трюма и поперечные сечений )

1- рельсовый путь и скат для сбрасывания мин заграждения, 2-кубрик, 3- фундамент и подкрепление под кормовое 120-мм орудие, 4- тентовое устройство, 5- прожектор. 6- пулемет, 7-компас. 8-рулевая машина, 9-гребной 10-весельный катер, 10-сходной люк, 11- 75-мм орудие, 12-подкрепление под шпиль, 13- цепной ящик, 14- погреб боезапаса, 15-наружный вертикальный киль, 16- котельное отделение, 17- фундаменты машинных отделений, 18- машинное отделение, 19-румпель, 20- спонсоны, 21-штуртросовая проводка по верхней палубе, 22-световой люк, 23- горловина для погрузки угля, 24-торпедопогрузочный люк, 25-выстрел, 26-отвод для защиты гребного винта, 27- офицерские каюты и кают-компания, 28-угольные ямы,

В мае 1905 г. были выделены кредиты на постройку четырех миноносцев по этому проекту, и управляющий Морским министерством приказал дать на них заказ Николаевскому заводу. 15 июня 1905 г. были подписаны контракт на их постройку и дополнительной договор на поставку заводом для кораблей предметов минного вооружения. Стоимость постройки каждого составила 790 000 руб., срок готовности к испытаниям на мерной миле 23 месяца для двух и 24 месяца для других "со дня окончательного утверждения главных чертежей". Приложенная к контракту и уже отпечатанная типографски "Спецификация миноносца в 570 т" не стала, однако, окончательной. Утвержденный МТК 28 июня 1905 г. чертеж четырех котлов Нормана, разработанный заводом, предусматривал увеличение из суммарной нагревательной поверхности до 1364 м . Ряд новых требований МТК предъявил 5 августа при рассмотрении других чертежей: теоретического, практического и поперечных сечений корпуса.

Предложенные заводом по немецкому прототипу спонсоны для орудий следовало доработать на месте в ходе постройки. 20 августа утвердили "общий чертеж" миноносца, 3 октября 1905 г. МТК должен был согласиться с изменениями в спецификации в связи со всеми этими требованиями. Уже в июле завод называл свои корабли "Крейсера в 615 т", но МТК согласился лишь на увеличение их водоизмещения при испытаниях с 570 до 605 т, а так как расположение их сохранилось в основном по прототипу (завода "Германия"), то решено было именовать их "увеличенными миноносцами типа 570 т".

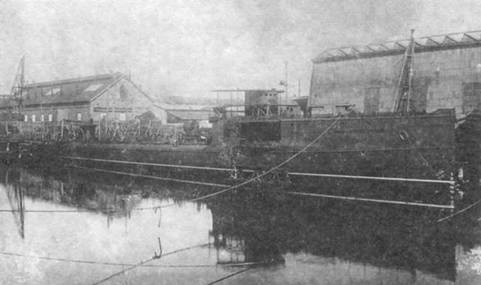

Эскадренный миноносец "Капитан-лейтенант Баранов" на достройке.

В отличие от минных крейсеров, строящихся заводом "Германия" и комитетом по усилению военного флота, на которых нумерация шпангоутов (согласно германской практике) шла от кормы к носу, на кораблях Николаевского завода нумерацию изменили на принятую в русском флоте от носа в корму. На этом решении рапортом в МТК в августе 1905 г. настаивал главный командир Черноморского флота вице-адмирал Г.П. Чухнин, указавший на существенные неудобства различия нумерации для личного состава при освоении кораблей и переводах их с одного на другой.

В новой спецификации "миноносца увеличенного типа 570 т" длина корабля по ватерлинии (прежняя – в скобках) составляла 73,5 (71,0) м, ширина по ватерлинии 7,7 (7,2) м, наибольшая ширина по палубе 8,3 (7,4) м, высота корпуса от верхней кромки киля до середины бимсов верхней палубы 4,6 (4,5) м, осадка в средней части корпуса без киля 2,32 (2,3) м, с килем 2,53 (2,51) м, с лопастями винтов 3,05 (3,05) м. Водоизмещение 605 метрических тонн или 595,3 английских тонн "в полном снаряжении в готовности для испытания на ходу" составляли: корпус и оборудование 202 т, механизмы и электрооборудование 212,7 т, судовые системы и устройства 18,6 т, вооружение и боеприпасы 42,1 т, снабжение 21,6 т, нормальный запас угля 9,8 т, запас водоизмещения 10 т.

Корабль разделялся на отсеки 12 водонепроницаемыми поперечными переборками, доведенными от киля до верхней палубы на шпангоутах №№ 8, 27, 35, 47. 59, 71, 83, 93, 98 (ломаная переборка в машинном отделении), 108, 124, 129, 143 и доведенные до жилой палубы на шпангоутах №№ 11, 14, 18, 113, 196. Переборка на шпангоуте 8 доводилась до палубы полубака, горловины в переборках не допускались. Предусматривались водонепроницаемые продольные переборки угольных ям. Толщина наружной обшивки в пределах машинных и котельных отделений составляла 6 мм, в оконечностях 5 мм. Ширстрек толщиной 8 мм шел на половине длины корпуса, в оконечностях уменьшался до 5 мм, вертикальный киль состоял из листа с двумя непрерывными угольниками толщиной 7 мм на верхней кромке и 8 мм на нижней.

По чертежу, разработанному заводом 27 мая и утвержденному МТК 28 июня, каждый котел Нормана имел по 1292 водогрейных трубки наружным диаметром 35 мм и толщиной стенок 3 мм. У трубок, подвергавшихся непосредственному воздействию пламени, толщина увеличивалась до 3,5 мм. Диаметры цилиндров двух главных паровых машин составляли: высокого давления 550, среднего 820 и двух низкого 830 мм. Водоотливные средства включали семь водоструйных эжекторов отечественной системы инженер- механика Н.И. Ильина с подачей воды 80 т/час. Одна паровая рулевая машина располагалась в штурманской рубке, другая в корме в сходном люке в помещении кондукторов. Экипаж включал 7 офицеров, 3 кондуктора и 80 рядовых.
