Броня 8 д. толщиной положена, как видно на прилагаемом рисунке, поясом по ватерлинии и на средней части занимает пространство в 232 ф. по длине судна. Толщина эта уменьшается в нижнем подводном ряде пояса до 7 д., в носу до 6, а в корме под подзором до 4 д. Подкладкой под броню служат тиковые брусья 10 д. толщиной с угловыми горизонтальными стрингерами, расположенными в 2 ф. расстояния один от другого.

Пояс брони шириной в носовой части 7 ф., из коих 5 ф. ниже грузовой ватерлинии, в кормовой же 12 ф. 6 д., из коих 5 ф. 6 д. ниже грузовой ватерлинии. Посредине судна нижняя грань пояса находится на глубине 6 ф. 6 д.

Кроме пояса и середины, броня положена также блиндажом в кормовой части, для защиты ретирадного орудия, и на поперечных переборках, ограждающих батарею и поднятых выше верхней палубы, где они обделаны полукругом с портами для легких орудий. Кормовая переборка, кроме того, продолжена несколько за борт и загибается полукругом, образуя снаружи судна полубашню, назначаемую для продольного обстреливания борта по линии, параллельной килю. Плиты на переборках, кормовом блиндаже и полубашнях, имеют 6 д. толщины, с подкладкой 18 дюймов. Полный вес брони около 2000 тонн. Половина плит уже наложена на место и прикреплена.

В бронированной части батареи прорезано по 14 портов на сторону, с расстоянием между директрисами в 16 ф. Высота нижних косяков их от воды, по середине судна, равняется 1 0 футам.

Машина в 1150 л. сил изготовляется на заводе гг. Модзлзя и Фильда и будет работать с силой 7000 лошадей, так что должна дать от 13 до 14 узлов хода. Запас угля в 700 тонн; дневной же расход его не менее 80 тонн

Вооружение фрегата будет состоять, как говорят, из двадцати семи 8-д. стальных орудий Круппа, из коих двадцать два поставят на батарее, одно за кормовом блиндажом, и по два за поперечными переборками. Впрочем, орудия верхней батареи будут, кажется, меньшего калибра.

Рангоут, которым вооружат этот фрегат, полный фрегатский, с бом-брамселями.

Стоимость корабля составила 10 102 830 марок.

Основные кораблестроительные элементы: водоизмещение 9603 т официальное, 9757 т нормальное, 10761 т полное. После модернизации, проведённой в 1882 г., водоизмещение равнялось 9574 т.

Длина 108,6 м (по конструктивной ватерлинии), 112,2 м (наиб.), ширина 18,3 м (по конструктивной ватерлинии), осадка 8,56 (носом), 8,12 (кормой), высота борта на миделе 12,94 м.

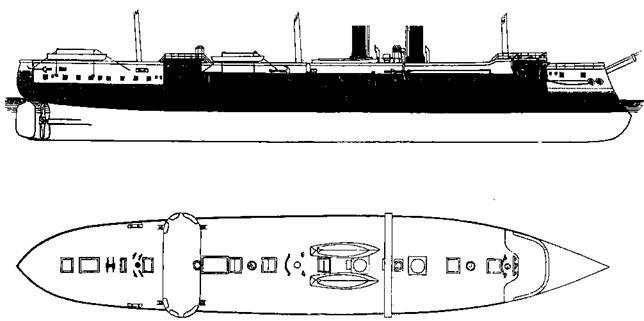

Броненосный фрегат “Кениг Вильгельм” (Схема бронирования и план аерхней палубы)

Корпус корабля железный с двойным дном, двойными бортами и продольными переборками. Обводы подводной части полные, форштевень подан вперёд и заканчивался острым тараном, выступавшим от носового перпендикуляра на 2,5 м. Незакруглённая корма имела значительный свес для прикрытия руля и винта и оканчивалась острой кромкой, что, по мнению знаменитого французского кораблестроителя Дюпюи де Лома, имело значение для заднего хода. Внутри корпус разделялся водонепроницаемыми переборками на 11 отсеков. Таран выступал на 2,7 м от носового перпендикуляра и был погружён на 2,4 м.

В 1878 г. “Кёниг Вильгельм” столкнулся с фрегатом “Гроссер “Курфюрст”. При ударе таран “Вильгельма” согнулся и получил от разорвавшихся листов обшивки большую пробоину, через которую вода, наполнив форпик, проникла и в другие отделения. “Кёниг Вильгельм” погрузился носом, затем, когда воду перепустили в другие отсеки, выпрямился и направился в Портсмут, вопреки приказанию выброситься на берег из опасения, что фрегат утонет.

На верхней палубе корабля, несколько впереди бизань-мачты проходил мостик, под которым с каждого борта выступало на 4 фута по одной полубашне. Средняя часть судна, по длине 230 футов (70,15 м), образовывала собою каземат, отделённый от оконечностей броневыми переборками, причём передняя, выходя на верхнюю палубу, в средней части имела значительную погибь вперёд, прикрывая собою носовые орудия.

Испытания прусского броненосного фрегата “Konig Wilhelm I” (Из журнала “Морской сборник” №3 за 1869 г.)

Идеи г. Рида во второй раз в продолжение двух месяцев увенчались полным успехом. 15 февраля н.с. прусский фрегат “Konig Wilhelm I", построенный по его чертежам, выходил на пробы по вымеренной миле близ Маплин-Санда и достиг блистательных результатов, превзойдя даже в некоторых отношениях занимающий ныне умы английской публики фрегат “Hercules”.

“Konig Wilhelm I” построен на верфи темзенской компании в Блеквалле. Мы не станем входить здесь в подробности, касающиеся до постройки его, и попросим желающих познакомиться с ними, обратиться к № 6 нашего журнала за 1868 год. Напомним только читателям, что броня этого фрегата состоит из 8 и 9-дюймовых плит, покрывающих сплошь всю ватерлинию и 232 фута по борту, и что вооружение его будет заключаться в 28 орудий 10- и 8-дюймового калибра. Зато мы остановимся на подробностях, касающихся до его машины, во-первых, потому, что наше морское общество еще мало знакомо с механизмом лучшего судна соседнего к нам северогерманского флота, а во- вторых, на том основании, что машина “Konig Wilhelm I” дала результаты, неслыханные доныне, развив силу по индикатору, превосходившую в 71 /2 раз нарицательную. Машина зта построена на заводе Модзлея и Фильда, трехцилиндровой системы, имеет 1150 нар. сил, диаметр цилиндров в 95 дюймов и ход поршня, равный 4 футам 6 дюймам.

Во время пробы фрегата они делали средним числом 64 оборота в минуту, достигая по временам до 65,333 оборотов. Машина имеет холодильники с поверхностным охлаждением, представляющие в общей сложности 17250 кв. фут поверхности. Холодильники эти снабжены наклонными трубками, через которые проходит пар, а вода, служащая для охлаждения, окружает их наружную поверхность. Таких трубок в обоих холодильниках 9272, длина 8 фут 6 дюймов, что составляет 15 миль общей длины всех трубок. Охлаждающая вода прогоняется через трубки холодильников двумя помпами двойного действия, которые приводятся в движение главной машиной. Эти помпы могут доставлять, если нужно, 12000 галлонов (4000 ведер) воды в минуту и снабжены всасывающими клапанами, чтобы брать воду из трюма, если понадобится.

Паровые цилиндры рассчитаны для действия при давлении от 25 до 30 фунтов на кв. дюйм. Расширение пара на них может изменяться от одной трети до одной шестой хода поршня. Котлов восемь, по четыре с каждой стороны судна; нагревательная поверхность их равна 22000 кв. фут, а поверхность колосников 890 кв. футам. Топок 40, по пяти на каждом котле. Котлы содержат 4400 медных тру

бок, длиной в 6 футов 6 дюймов и диаметром е 2½ дюйма. Каждый котел снабжен пароперегревателем, состоящим из нескольких рядов сплющенных трубок, расположенных над верхним рядом дымогарных трубок. Пар проходит внутри этих трубок, а нагретый воздух, идущий в дымовую трубу, стремится между ними, чему способствует их сплющенный вид, представляющий более поверхности и менее сопротивления, чем обыкновенный круглый вид трубок. Винт четырехлопастной, диаметром в 23 фута. Число тонн угля помещающегося в угольных ящиках, 870.
