Коробка обеспечивала 8 передач вперед и 4 назад. Ее особенностью являлось отсутствие общих валов для нескольких шестерен, каждая шестерня монтировалась на отдельных подшипниках. Коробка снабжалась автоматическим гидравлическим сервоприводом. Для переключения передач было достаточно перевести рычажок, не выжимая педали главного фрикциона. Сервопривод автоматически, без участия водителя, выключал главный фрикцион и ранее включенную передачу, производил синхронизацию угловых скоростей включаемых зубчатых муфт, включал новую передачу, а затем плавно включал и главный фрикцион.
В случае порчи гидравлической аппаратуры переключение шестерен и выключение главного фрикциона можно было производить механическим путем. Система смазки шестерен — струйная, с подачей масла в место зацепления при сухом картере.

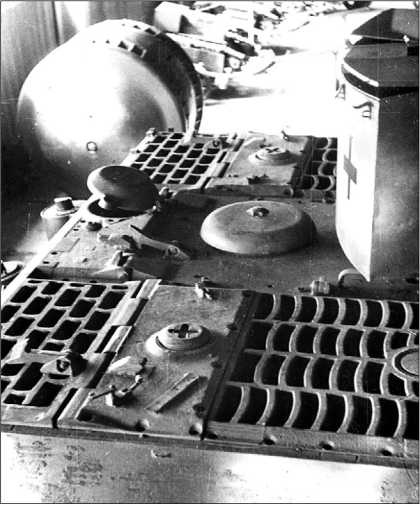

Крыша моторного отделения. Обращают на себя внимание массивные литые решетки над окнами воздухопритока (справа) и воздухооттока (слева).
Картер коробки передач центрировался и жестко соединялся с картером механизма поворота, образуя двухпоточный механизм передач и поворота. Последний крепился в носовой части корпуса танка, причем в расточку передней части картера запрессовывалось резиновое кольцо опорной балки, жестко закрепленной в броневом корпусе.
Многодисковый главный фрикцион с трением рабочих поверхностей в масле был конструктивно встроен в коробку передач, так же как и стояночный тормоз.

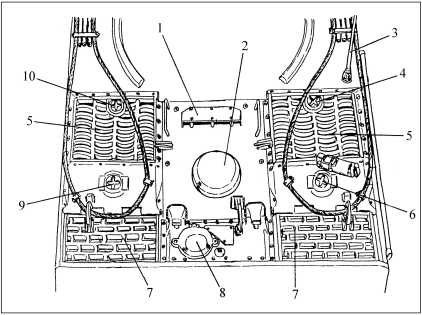

Крыша корпуса: 1 — карман воздухопритока к двигателю; 2 — броневой колпак над окном воздухооттока; 3 — антенна; 4 — лючок над заливной горловиной правого топливного бака; 5 — решетки над окнами воздухопритоков к радиатору; 6 — лючок над предохранительным клапаном системы охлаждения; 7 — решетки над окнами воздухооттока; 8 — откидная крышка над лючком для монтажа трубы ОПВТ; 9 — лючок над заливной горловиной системы охлаждения; 10 — лючок над заливной горловиной левого топливного бака.
Фрикционно-шестеренчатый механизм поворота с двойным подводом мощности обеспечивал танку по два фиксированных радиуса поворота на каждой передаче. При этом максимальный радиус составлял 165 м, минимальный — 3,44 м. Более крутые повороты при включенной передаче, в том числе вокруг отстающей гусеницы, трансмиссией танка не обеспечивались. При нейтральном положении коробки передач был возможен поворот вокруг центра тяжести танка движением забегающей гусеницы вперед и отстающей назад с радиусом В/2.
Бортовые передачи — двухрядные, комбинированные, с разгруженным ведомым валом.
Механические дисковые тормоза были разработаны инженером Клауе и изготовлены фирмой Argus.

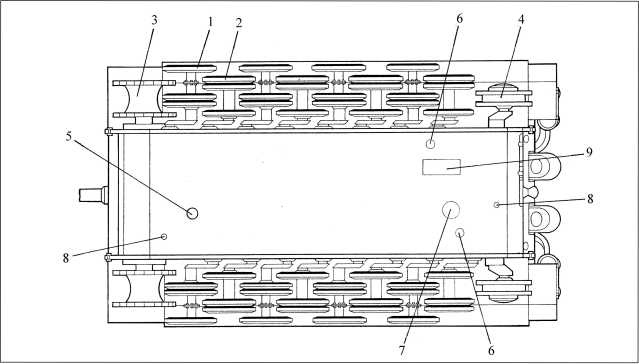

Схема ходовой части и днища танка: 1, 2- опорные катки; 3 — ведущее колесо; 4 — направляющее колесо; 5 — люк для слива масла из коробки передач; 6 — лючки для слива топлива; 7 — лючок для слива воды и моторного масла; 8 — днищевые вентили; 9 — люк для доступа к генератору и топливному насосу.

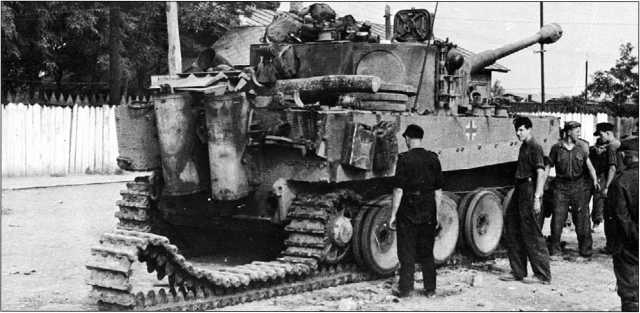

Демонтаж транспортной гусеницы с одного из танков «Тигр» моторизованной дивизии «Великая Германия». Август 1944 года.
ХОДОВАЯ ЧАСТЬ танка применительно к одному борту состояла из 24 опорных катков, расположенных в шахматном порядке в четыре ряда. Опорные катки размером 800x95 мм у первых 799 танков имели резиновые бандажи; у всех последующих — внутреннюю амортизацию и стальные бандажи. Конструкцию ходовой части разработал советник имперского управления вооружений инженер Г. Книпкамп — активный участник проектирования целого ряда германских бронированных машин.
Подвеска — индивидуальная, торсионная, одновальная.
Балансиры передних и задних опорных катков снабжались гидравлическими амортизаторами, размещенными внутри корпуса.
Ведущие колеса переднего расположения имели два съемных зубчатых венца по 20 зубьев каждый. Зацепление цевочное.
Направляющие колеса — литые, с металлическими бандажами и кривошипным механизмом натяжения гусениц.
Гусеницы стальные, мелкозвенчатые, из 96 двухгребневых траков каждая. Ширина гусеницы — 725 мм, шаг трака — 130 мм.

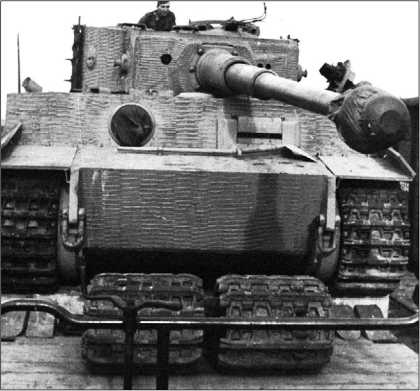

«Тигр» во время перевозки по железной дороге. Машина «обута» в транспортные гусеницы, боевые — уложены под танком.
ЭЛЕКТРООБОРУДОВАНИЕ было выполнено по однопроводной схеме. Напряжение — 12 В. Источники: генератор Bosch GULN 1000/12-1000 мощностью 0,7 кВт, два аккумулятора Bosch емкостью 150 А.ч. Потребители: электростартер Bosch BPD 6/24 мощностью 4,4 кВт, система зажигания, башенный вентилятор, контрольные приборы, подсветка прицелов, приборы звуковой и световой сигнализации, аппаратура внутреннего и внешнего освещения, звуковой сигнал, спуски пушки и пулеметов.
СРЕДСТВА СВЯЗИ. Все танки «Тигр» оснащались радиостанцией Fu-5, имевшей дальность действия 6,4 км телефоном и 9,4 км телеграфом.
СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ. Система пожаротушения — автоматическая, с порогом срабатывания 120 °C. Сигнализация была выведена на панель приборов механика-водителя.

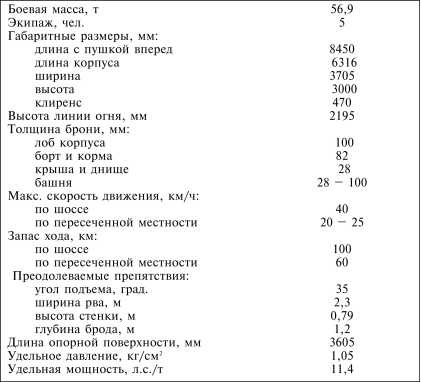

Тактико-технические характеристики танка Tiger Ausf.E
Боевое применение
Специально для танков «Тигр» была создана новая тактическая единица — тяжелый танковый батальон (schwere Panzerabteilung — sPzAbt), представлявший собой отдельную воинскую часть, которая могла действовать как самостоятельно, так и придаваться другим частям или соединениям Вермахта. Формирование тяжелых танковых батальонов — 501 — го и 502-го — началось в мае 1942 года. Экипажи прибывали из боевых и учебных частей в 500-й запасной танковый батальон, дислоцировавшийся в Падерборне. Для их подготовки использовались также полигоны в Путлосе, Одруфе и Фаллингбостеле. Первоначально экипажи «тигров» комплектовались добровольцами, как новобранцами, так и танкистами, имевшими боевой опыт. Такой вывод позволяют сделать, например, дневниковые записи обер-ефрейтора 502-го тяжелого танкового батальона Х. Маттена: «Бамберг, 1942 год. На третьей неделе мая в казармы 500-го учебного батальона прибыли танкисты из России. Но были и новобранцы, а также молодые офицеры из военных школ и выздоравливавшие из госпиталей. Наше подразделение получило номер «полевая почта 28201» и должно было первым из танковых частей начать работать с новыми чудо-танками». Основу же 502-го тяжелого танкового батальона составили экипажи 35-го резервного танкового батальона.
