Как и в случае с «Тигром», сборка «королевских тигров» на фирме Henschel теоретически была разделена на девять этапов по 6 часов в каждом. В среднем же на сборку одного танка уходило до 14 дней. При этом от 18 до 22 машин одновременно находилось в сварочном цеху, а 10 — в сборочном. Что касается расхода материала, то на изготовление одного «Королевского тигра» уходило 119 798 кг стали (для сравнения: на одну «Пантеру» — 77 469 кг).

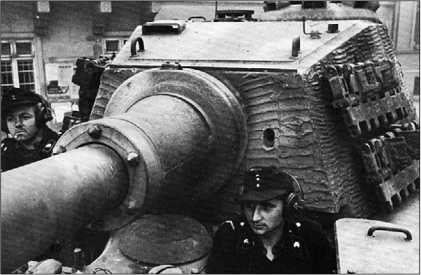

Башня «Королевского тигра» крупным планом. Хорошо видны маска пушки и циммеритное покрытие бортов башни. Будапешт, осень 1944 года.

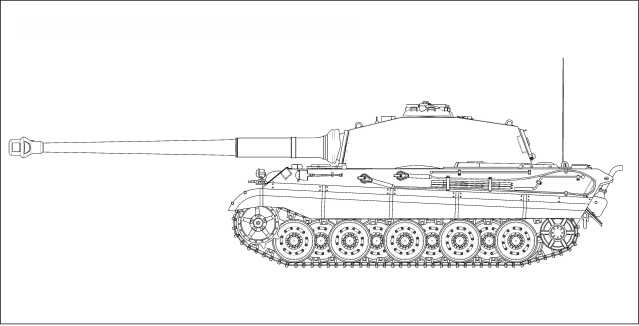

Тяжелый танк Pz.Kpfw.VI Ausf.B Tiger II со 105-мм пушкой.

В начале 1945 года 10 танков с башней Henschel были переоборудованы в командирские. Сократив боекомплект до 63 выстрелов и демонтировав спаренный пулемет, на освободившемся месте разместили радиостанции Fu-5 и Fu-7 (вариант Sd.Kfz. 267) или Fu-5 и Fu-8 (вариант Sd.Kfz. 268). Переделкой занималась фирма Wegmann. Первый командирский танк Panzerbefehlswagen Tiger II покинул заводской цех 3 февраля 1945 года.

В конце 1944 года фирма Krupp приступила к проектированию танка «Тигр II», вооруженного 105-мм пушкой с длиной ствола 68 калибров. Пушка размещалась в стандартной хеншелевской башне. Бронебойный снаряд массой 15,6 кг покидал ее ствол с начальной скоростью 990 м/с. Этот проект реализован не был.

Компоновка танка «Тигр» Ausf.B такая же, как и у всех немецких танков периода Второй мировой войны, то есть с передним расположением трансмиссии.

Отделение управления находилось в передней части танка. В нем размещались главный фрикцион, коробка передач и механизм поворота. Слева от коробки передач располагались органы управления танком, контрольные приборы и сиденье механика-водителя. Справа — курсовой пулемет, сиденье стрелка-радиста и часть боекомплекта пушки. Радиостанция также находилась в отделении управления — над коробкой передач и правой бортовой передачей.

Боевое отделение располагалось в средней части танка. Над боевым отделением на шариковой опоре размещалась башня, в которой устанавливались пушка и спаренный с ней пулемет. Слева от пушки располагались механизмы управления огнем, телескопический прицел, ножные педали для поворота башни от гидропривода и ножной спуск пулемета, сиденья наводчика и командира танка. Справа от пушки располагалось сиденье заряжающего. В нише башни и по стенкам корпуса в боевом отделении находился боекомплект.

На днище танка под вращающимся полом боевого отделения устанавливался гидропривод поворота башни и размещались два топливных бака.

В моторном отделении, располагавшемся в кормовой части корпуса, размещались двигатель, вентиляторы и радиаторы системы охлаждения, топливные баки. Между моторным и боевым отделениями имелась перегородка.

Силовая установка танка «Тигр» Ausf.B была целиком заимствована у танка «Пантера», а трансмиссия — у танка «Тигр» Ausf.E.

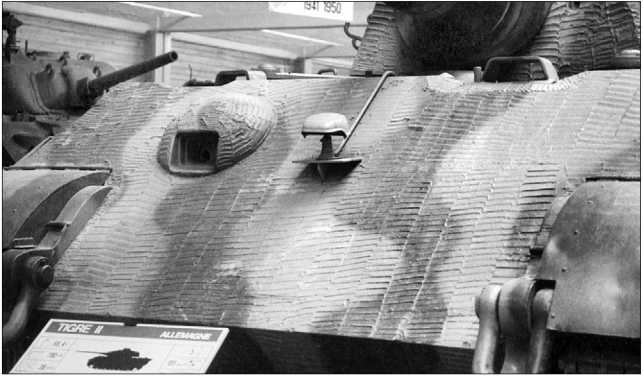

Лобовая часть корпуса. Справа от амбразуры курсового пулемета установлена фара Notek. Под установку прибора наблюдения механика-водителя (справа) в лобовом листе сделан вырез.

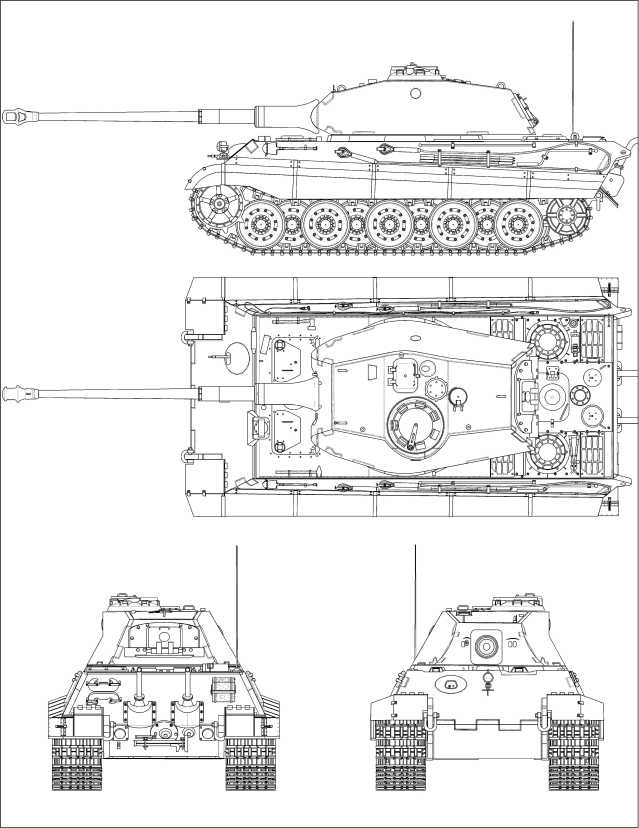

Тяжелый танк Pz.Kpfw. VI Ausf.B Tiger II с башней «типа Порше».

КОРПУС танка по форме был идентичен корпусу танка «Пантера». Он изготавливался из катаных броневых плит, соединенных в шип и обваренных аустенитовыми электродами. В корпусе танка использовалось шесть типов плит толщиной от 150 до 25 мм. Верхний лобовой лист корпуса выполнялся сплошным и имел только амбразуру под шаровую установку курсового пулемета.

В передней части крыши корпуса были смонтированы смотровые приборы механика- водителя и стрелка-радиста, защищенные броневыми П-образными скобами. В верхней части лобового листа слева сделан вырез, чтобы обеспечить механику-водителю максимальный обзор.

Кроме того, в передней части крыши корпуса имелись люки-лазы механика-водителя и стрелка-радиста. Для входа и выхода из танка крышки люков приподнимались вверх и отводились в сторону с помощью специального подъемно-поворотного механизма. Как и на танке «Пантера», люки-лазы были выполнены в крышке люка, предназначенного для монтажа и демонтажа трансмиссии. Между люками-лазами имелось вентиляционное отверстие закрытое броневым колпаком.

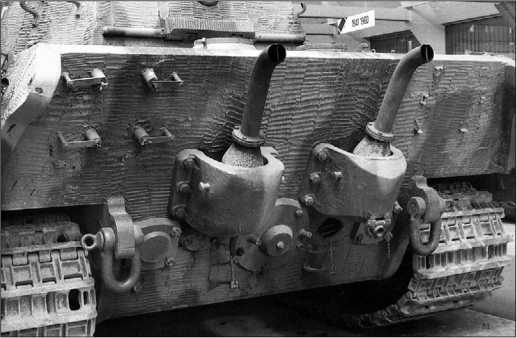

Кормовая часть корпуса. Под правой выхлопной трубой — незаглушенное отверстие для ручного запуска двигателя.

Кормовая часть корпуса делилась на три отсека внутренними водонепроницаемыми переборками. Два крайних при преодолении водных преград вброд могли заливаться водой. В центральный же отсек, где находился двигатель, вода не поступала. Крайние отсеки закрывались сверху броневыми решетками, четыре из них служили для притока воздуха, охлаждавшего радиаторы, а две средних — для его отвода.

В крыше центрального отсека имелся люк, в крышке которого размещались две отдушины для притока воздуха к воздушным фильтрам, и три отверстия: для заливки воды в систему охлаждения, для доступа к горловине системы питания и для установки воздухоподводящей трубы при подводном вождении танка (системой ОПВТ было оснащено незначительное количество машин ранних выпусков).

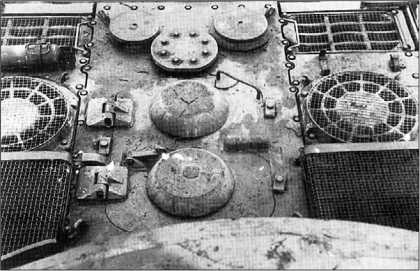

Вид на крышу моторного отделения. Прямоугольные литые решетки закрывают отверстия для притока воздуха, круглые — для его отвода. Заглушка в центре крыши установлена на отверстии для установки трубы ОПВТ.

В днище корпуса были предусмотрены люки для доступа к торсионам подвески, к спускным кранам систем питания, охлаждения и смазки, к водооткачивающей помпе и к спускной пробке картера коробки передач. Перед сиденьем стрелка-радиста в днище был оборудован аварийный люк.

Верхняя ветвь гусеницы и вертикальная часть борта корпуса прикрывались 6-мм фальшбортом, который одновременно являлся подкрылком.

БАШНЯ танка — сварная, овальной обтекаемой формы с развитой кормовой нишей. Изготавливалась из катаных броневых листов, соединенных в шип. Лобовая бронеплита соединялась с бортовыми плитами замками типа «ласточкин хвост». Борта и задняя стенка башни были наклонены под углом 25°. На левом борту имелась выштамповка под командирскую башенку. На прототипах и первых серийных машинах ниже выштамповки располагался лючок для выброса стреляных гильз, который позже заварили, а затем и вовсе ликвидировали. Кроме того, в обоих бортах имелись бойницы для стрельбы из личного оружия, которые также позже заваривались.
