ХОДОВАЯ ЧАСТЬ, применительно к одному борту, состояла из четырех одинарных обрезиненных опорных катков большого диаметра (775 мм), сблокированных попарно в две балансирные тележки, подвешенные на полуэллиптических листовых рессорах. Литое ведущее колесо с двумя съемными зубчатыми венцами по 19 зубьев в каждом находилось впереди. Направляющее колесо диаметром 535 мм располагалось сзади. С каждого борта имелось по два обрезиненных одинарных опорных катка. Каждая гусеница включала 94 трака шириной 293 мм, шаг трака — 104 мм.

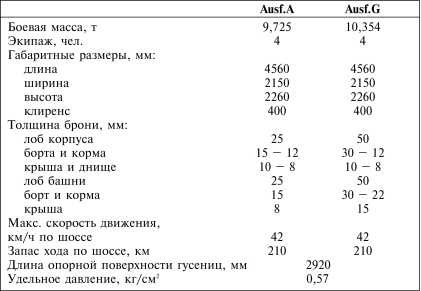

Тактико-технические характеристики танков Pz.38(t)

СРЕДСТВА СВЯЗИ. В варианте для чехословацкой армии на танке устанавливалась радиостанция vz.37 с дальностью действия 4 км и возможностью работы только в телеграфном режиме. Немцы оборудовали Pz.38(t) телефонной радиостанцией Fu-5.

Praga TNHnA

С начала Второй мировой войны Панцерваффе испытывали острую потребность в специализированном разведывательном танке. Поэтому уже 15 сентября 1939 года Управление вооружений Вермахта начало проработку этого вопроса. Летом 1940 года трем компаниям — ВММ, Skoda и MAN — выдали техзадания на проектирование. Новый танк должен был иметь массу 12–13 т и скорость 50 км/ч. Толщина лобовой брони предусматривалась до 30 мм, бортовой — 20 мм. Вооружение: 20-мм или 37-мм пушка и пулемет.

В октябре 1940 года фирма ВММ изготовила деревянный макет, а в период с ноября 1941 — го по апрель 1942 года — пять прототипов: два из простой стали, с клепаным и сварным корпусами; три — из броневой, один клепаный и два сварных. Танк TNHnA получил усовершенствованную башню с «казематом» на крыше, в котором имелись четыре смотровых прибора, обеспечивавших хороший обзор поля боя вперед и назад. Еще два прибора наблюдения находились в бортах башни. По сравнению с базовым Pz.38(t) была модернизирована и ходовая часть: теперь она включала в себя опорные катки диаметром 810 мм вместо 775 мм. На танке установили новый V-образный 8-цилиндровый карбюраторный двигатель жидкостного охлаждения Praga NR мощностью 248 л.с. при 2500 об/мин, разгонявший 11,8-т боевую машину до скорости 64 км/ч. Запас хода составлял 200 км. Все вооружение танка — 37- мм пушка Skoda А19 и пулемет MG34 — размещалось в башне. Боекомплект состоял из 90 выстрелов и 700 патронов. Экипаж машины — 4 человека.

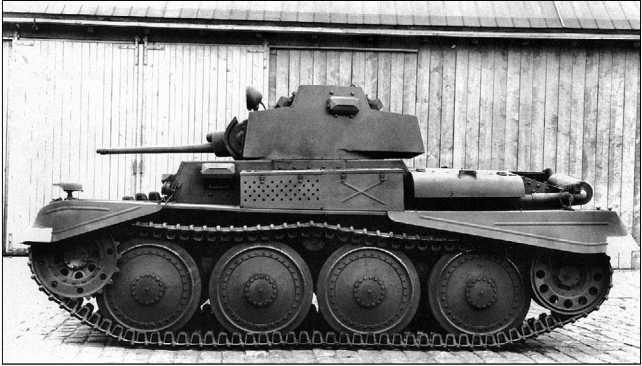

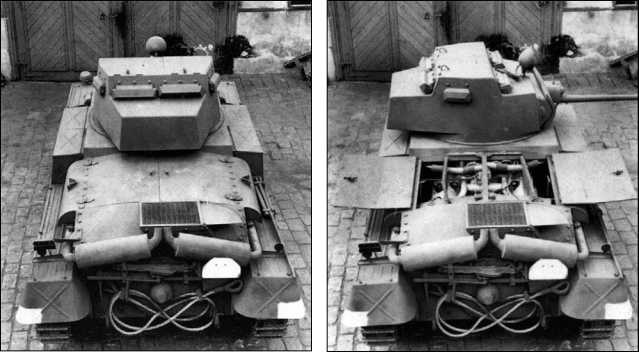

Разведывательный танк TNHnA во дворе фирмы ВММ. 1941 год.

Летом 1942 года прототипы ВММ и других фирм отправили на Куммерсдорфский полигон. В октябре там прошли сравнительные испытания танков TNHnA, Т-15 фирмы Skoda и VIC1303 фирмы MAN. В ходе этих испытаний TNHnA, например, прошел 338 км за 9 часов, и вполне успешно. Но военным больше приглянулся VK1303 — будущий Pz.III.Luchs.

Оставшиеся не у дел TNHnA (или Pz.38(t) nA) послужили базой для создания весьма интересной боевой машины. В 1943 году Управление вооружений заказало фирме ВММ два прототипа гусеничного разведчика Katzchen («Кетцхен» — «котенок»). Один из них был оснащен дизелем Tatra 103 мощностью 220 л.с., другой бензомотором Praga NR. По сути, «Кетцхен» представлял собой гусеничный бронетранспортер. Его корпус был сварен из бронелистов толщиной 20–50 мм, расположенных под рациональными углами наклона. Крыши корпус не имел. В его кормовой части справа располагался двигатель. В задней стенке десантного отсека, вмещавшего 6–8 пехотинцев, слева от двигателя находилась двухстворчатая дверь. Вооружение состояло из двух пулеметов MG34 на вертлюжных установках. Масса «котенка» составляла 10,5 т.

Прототипы изготовили в 1944 году. На испытаниях они развили скорость до 64 км/ч. При этом запас хода у машины с дизелем достиг 600 км. Несмотря на успешные испытания, серийный выпуск бронетранспортера так и не был начат. Дальнейшая судьба прототипов не известна.

Еще один прототип TNHnA уже после войны послужил для испытаний «шкодовских» 47-мм и 57-мм пушек, а в 1950-х годах был разделан на металлолом.

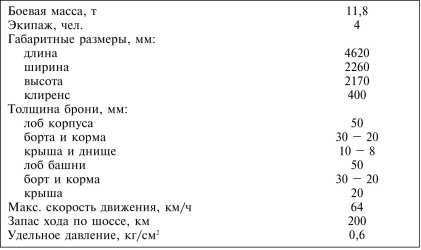

Тактико-технические характеристики танка TNHnA

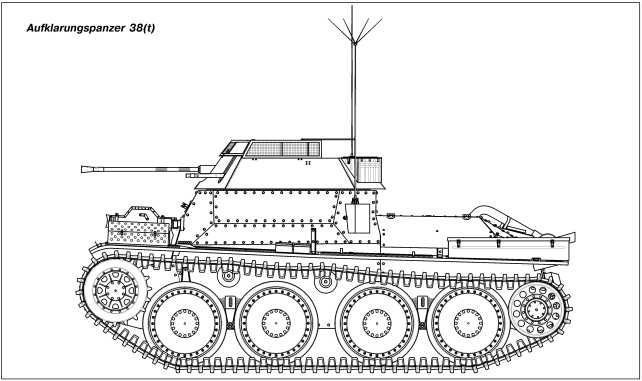

Aufklarungspanzer 38 (t) Sd.Kfz. 140/1

Летом 1943 года конструкторское бюро фирмы ВММ приступило к проектированию еще одного разведчика — машины, вооруженной 20-мм автоматической пушкой KwK 38 и спаренным с ней пулеметом или 75-мм гаубицей К51. Установка вооружения должна была быть унифицирована с таковой у бронеавтомобилей Sd.Kfz.234/4 и Sd.Kfz.234/3. Заказом предусматривалось изготовление прототипа и трех машин для испытаний. Первоначально ВММ планировала использовать шасси танка TNHnA, однако это оказалось нереальным — танк и многие его агрегаты не производились серийно, что серьезно тормозило работу. Поэтому пришлось вернуться к отработанному шасси Pz.38(t). В сентябре 1943-го на фирме ВММ изготовили два деревянных макета: один с 20-мм пушкой, другой — с 75-мм гаубицей.

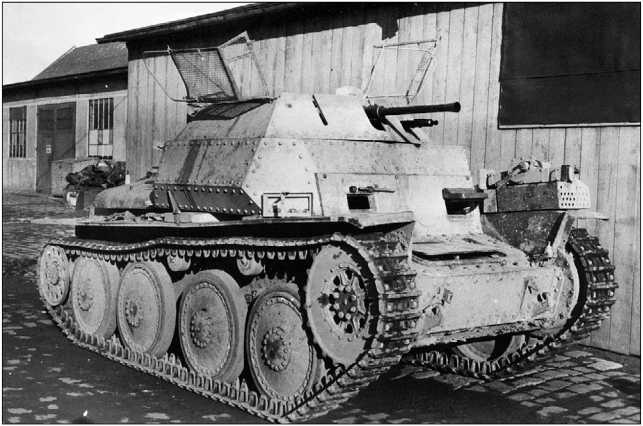

Серийный Aufklarungspanzer 38(t) во дворе завода ВММ в Праге.

Зимой 1944 года прототип и три предсерийные машины уже проходили испытания. У первого была сварная подбашенная коробка, у остальных — клепаные. Все они собирались из бронелистов толщиной 10 и 15 мм. При этом башни и вооружение отсутствовали, а их место заняли балластные макеты. Использование двигателя Praga АЕ мощностью 160 л.с. при 2600 об/мин привело к изменениям в системе выхлопа. В отличие от Praga АС, на этом моторе выхлопной коллектор выводился вверх, поэтому пришлось удлинить выхлопную трубу и поднять глушитель почти на крышу силового отделения.

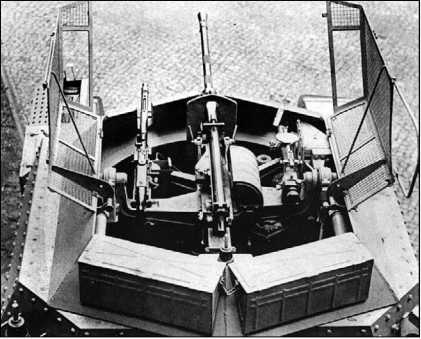

Вид на боевое отделение разведывательного танка Aufklarungspanzer 38(t). Хорошо виден лафет вооружения с 20-мм пушкой KwK 38 в центре, пулеметом MG34 слева и прицелом TZF За справа. Откидная сетчатая крыша защищала боевое отделение от ручных гранат.

В открытой сверху многогранной башне была установлена 20- мм автоматическая пушка KwK 38 и спаренный с ней 7,92-мм пулемет MG42. Спаренная установка позволяла вести огонь по воздушным целям (угол возвышения колебался в пределах от -4° до +70°). Боекомплект состоял из 300 артвыстрелов и 1500 патронов. Для защиты от ручных гранат сверху башня прикрывалась откидным двухстворчатым экраном из стальной сетки. Башня с вооружением комплектно поставлялась фирмой Appelt.
