Танк VK 1303 приняли на вооружение Панцерваффе под обозначением Pz.II Ausf.L Luchs (Sd.Kfz.123). Производственный заказ фирме MAN составил 800 боевых машин.

Luchs («Лухс» — рысь) был бронирован несколько лучше своего предшественника VK 901, но максимальная толщина брони также не превышала 30 мм, что оказалось явно недостаточным. Сварной корпус коробчатой формы имел три отделения: управления (оно же — трансмиссионное), боевое и моторное. В передней части корпуса слева размещался механик-водитель, справа — радист. В распоряжении обоих в лобовом листе корпуса имелись приборы наблюдения, закрываемые сдвижными броневыми заслонками, и смотровые щели в бортах. В башне танка располагались командир (он же наводчик) и заряжающий.

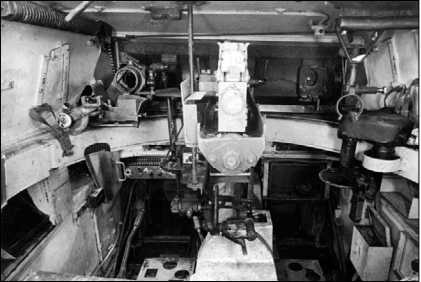

Интерьер боевого отделения танка Luchs, вид на переднюю часть башни. Справа — механизм поворота башни, в центре — казенная часть 20-мм пушки, слева — кронштейн крепления пулемета.

Сварная башня отличалась размерами большими, чем у всех предыдущих моделей разведывательных танков, но, в отличие от VK 901 и VK 903, командирская башенка на «Лухсе» отсутствовала. На крыше башни устанавливали два перископических прибора наблюдения: один — в крышке командирского люка, другой — в крышке люка заряжающего; у последнего был также смотровой прибор в правом борту башни. В противоположность всем модификациям линейных танков Pz.II, башня на «Лухсе» располагалась симметрично относительно продольной оси танка. Вращение ее осуществлялось вручную, с помощью механизма поворота.

Вооружение танка состояло из 20-мм пушки Rheinmetall-Borsig KwK 38 и спаренного 7,92-мм пулемета MG34 (MG42). Для стрельбы из пушки наводчик пользовался телескопическим однообъективным прицелом Zeiss TZF 6/38 с 2,5-кратным увеличением. Этот же прицел мог служить и для стрельбы из пулемета. Последний, кроме того, оснащался своим штатным прицелом KgzF 2. Боекомплект состоял из 330 выстрелов и 2250 патронов. Вертикальное наведение спаренной установки было возможно в диапазоне от -9° до + 18°. На бортах башни устанавливалось по три мортирки NbK 39 для запуска дымовых гранат калибра 90 мм.

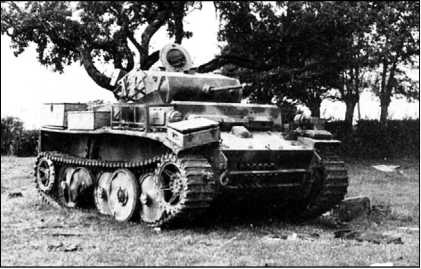

Легкий танк Pz.II Ausf.L, вероятно, из состава 9-й танковой дивизии, подбитый во Франции в августе 1944 года.

Еще в ходе проектирования «Лухса» стало понятно, что слишком слабая для 1942 года 20-мм пушка может существенно ограничить тактические возможности танка. Поэтому с апреля 1943 года предполагалось начать выпуск боевых машин, вооруженных 50-мм пушкой KwK 39 с длиной ствола 60 калибров. Такая же пушка устанавливалась на средних танках Pz.III модификаций J, L и М. Однако разместить это орудие в штатной башне «Лухса» не удалось — она была слишком мала. К тому же это бы привело к резкому сокращению боекомплекта. В итоге на танк установили открытую сверху башню большего размера, в которую 50-мм пушка отлично вписалась. Прототип с такой башней получил обозначение VK 1303b.

На танке устанавливался шестицилиндровый карбюраторный четырехтактный рядный двигатель жидкостного охлаждения Maybach HL 66р мощностью 180 л.с. (132 кВт) при 3200 об/мин и рабочим объемом 6754 см³. Диаметр цилиндра 105 мм. Ход поршня 130 мм. Степень сжатия 6,5.

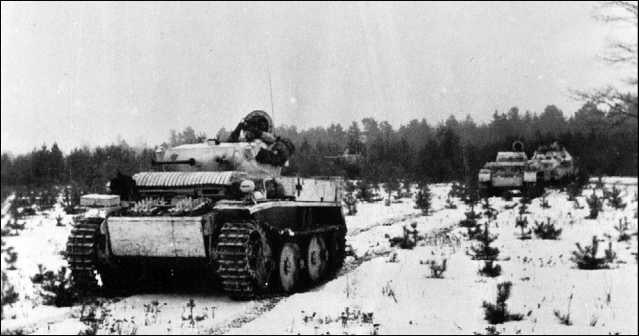

Разведывательная группа 4-й танковой дивизии. Восточный фронт, зима 1944 года.

Запуск двигателя осуществлялся с помощью электростартера Bosch GTLN 600/12-12000 А-4. Возможен был и ручной запуск. Топливо — этилированный бензин с октановым числом 76 — хранилось в двух бензобаках емкостью 235 л. Подача топлива принудительная, с помощью насоса Pallas Nr 62601. Карбюраторов — два, марки Solex 40 JFF II. (Один серийный танк Pz.II Ausf.L в опытном порядке был оснащен 12-цилиндровым V-образным дизелем Tatra 103 мощностью 220 л.с.).

Трансмиссия состояла из двухдискового главного фрикциона сухого трения типа Fichtel & Sachs «Месаnо», механической синхронизированной коробки передач ZF Aphon SSG48 (6+1), карданного вала и колодочных тормозов типа MAN.

В ходовую часть танка «Лухс», применительно к одному борту, входили пять обрезиненных опорных катков диаметром 735 мм каждый, расположенных в два ряда; ведущее колесо переднего расположения с двумя съемными зубчатыми (23 зуба) венцами, направляющее колесо с механизмом натяжения гусениц. Гусеница — мелкозвенчатая, двухгребневая, шириной 360 мм.

«Лухсы» оснащались радиостанцией FuG-12 и коротковолновой радиостанцией Fu-Spr «f».

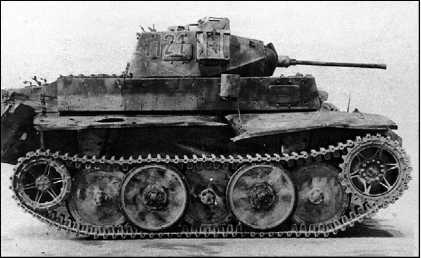

Легкий танк Pz.II Ausf.L из состава 9-й танковой дивизии, захваченный во Франции летом 1944 года.

Серийное производство разведывательных танков этого типа было начато во второй половине августа 1942 года. До января 1944 года фирма MAN выпустила 118 единиц, фирма Henschel — 18. Все они вооружались 20-мм пушкой KwK 38. Что же касается боевых машин с 50-мм пушкой, то указать точное их количество не представляется возможным. По разным данным, заводские цеха покинуло от четырех до шести танков.

Первые серийные «Лухсы» начали поступать в войска осенью 1942 года. Ими предполагалось вооружать одну роту в разведывательных батальонах танковых дивизий. Однако из-за незначительного количества выпущенных машин новые танки получили очень немногие соединения Панцерваффе. На Восточном фронте это были 3-я и 4-я танковые дивизии, на Западе — 2-я, 116-я и Учебная танковые дивизии. Кроме того, несколько машин состояло на вооружении танковой дивизии СС «Мертвая голова». В этих соединениях «Лухсы» использовались вплоть до конца 1944 года. В ходе боевого применения выявилась слабость вооружения и броневой защиты танка. В ряде случаев его лобовую броню усиливали дополнительными бронелистами толщиной 20 мм. Достоверно известно, что подобное мероприятие осуществили в 4-м разведывательном батальоне 4-й танковой дивизии.

До наших дней сохранились два экземпляра легкого танка Pz.II Ausf.L «Лухс». Один находится в Великобритании в Музее Королевского танкового корпуса в Бовингтоне, другой — во Франции, в танковом музее в Самюре.

Еще в ходе проектирования массового разведывательного танка фирмам MIAG и Daimler-Benz выдали заказ на разработку новой боевой машины, получившей индекс VK 1602 и название «Леопард» и предназначавшейся для так называемой разведки боем.

VK 1602 представлял собой развитие опытного танка VK 1601, изготовленного в 1940 году. Последний задумывался в качестве машины поддержки пехоты и имел очень мощное для легкого танка бронирование — от 50 до 80 мм. Впрочем, от своего предшественника «Леопард» позаимствовал разве что толщину броневых листов, во всем остальном это была совершенно новая боевая машина, которую иногда называют «Маленькая «Пантера».
