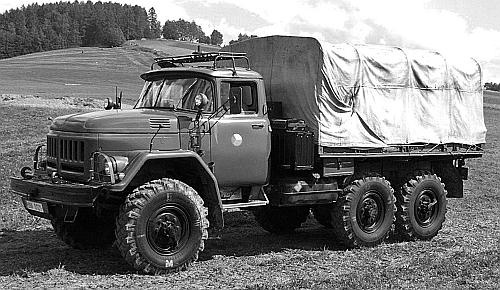

Доработанный ЗИЛ-131 в варианте технологической машины МС-1761М комплекса «Куб». 1967 год.

Для установки военного оборудования различной конструкции и назначения применялись как обычные серийные шасси 131КО для простых кузовов-фургонов, так и их варианты с одной или двумя коробками отбора мощности. В результате автомобили 131-й серии стали наиболее востребованными всеми без исключения советскими и зарубежными воинскими и военизированными формированиями, где послужили основной подвижной базой для различных кузовов и специальных надстроек с приводом и без привода рабочих органов – от простейших фургонов и цистерн до сложного инженерного, ракетного, химического оборудования и различных систем вооружения. На машинах ЗИЛ-131 первых выпусков часто монтировали надстройки, переставленные с грузовиков ЗИЛ-157, но впоследствии специально для них были созданы сотни новых конструкций.

Седельные тягачи серии 131В применяли для буксировки полуприцепов с крупногабаритными и тяжелыми военными грузами или системами обеспечения ракетных комплексов массой до 12 т. В войсках они работали в сцепе со специальными одноосными 4-тонными полуприцепами ОдАЗ-778М с обоими односкатными колесами и открытыми металлическими грузовыми платформами со складными тентами. Они были разработаны по заказу Министерства обороны Мытищинским машзаводом (ММЗ) и выпускались Одесским автосборочным заводом (ОдАЗ). Второй одноосный полуприцеп-фургон ОдАЗ-828 гражданского типа служил для размещения спецоборудования. Третьим штатным полуприцепом являлся двухосный 6-тонный авиатранспортабельный низкобортный вариант ОдАЗ-9325 (2-ПП-6) с тентом и всеми односкатными колесами. ЗИЛ-131В работал также с одноосным роспуском для перевозки труб различного диаметра при строительстве войсковых магистральных трубопроводов, а также буксировал специальную полуприцепную технику. Укороченное шасси тягача 131В1 с двухдисковым сцеплением и демультипликатором служило для монтажа специального военного оснащения. Общее количество военных исполнений ЗИЛ-131 и надстроек насчитывало до пяти сотен моделей, не учитывая чуть менее многочисленного семейства специальных версий, создававшихся в социалистических и других странах мира.

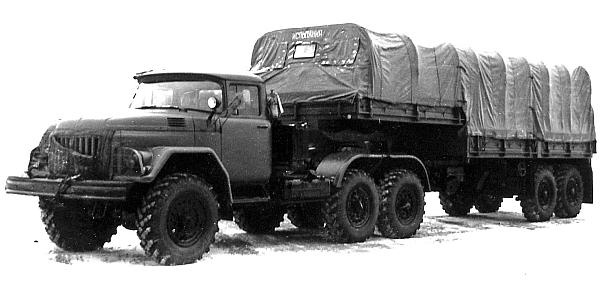

Седельный тягач ЗИЛ-131В с полуавтоматической сцепкой и полуприцепом ОдАЗ-9325. 1969 год.

Первоначально на автомобили ЗИЛ-131 монтировали типовые деревометаллические кузова-фургоны КУНГ-1М и бескаркасные К-66У1Д, устанавливавшиеся ранее на шасси ЗИЛ-157. В некоторых случаях применялся также модернизированный герметизированный каркасно-деревянный вариант КУНГ-1МД с характерным навесом над кабиной и двойными стенками крыши и пола, пространство между которыми заполнял уплотнительный материал. В середине 1960-х годов специально для ЗИЛ-131 были разработаны новые стандартизованные обитаемые герметизированные кузова серий К-131 и КМ-131 многоцелевого назначения с задним размещением запасного колеса. Их серийное производство началось в начале 1970-х годов. По принятой еще в 1950-е годы терминологии такие кузова имели неофициальное обобщенное обозначение КУНГ, которое расшифровывалось как «кузов унифицированный герметизированный».

По общей конструкции, назначению и габаритным параметрам бескаркасные кузова К-131 и каркасно-металлические КМ-131 были унифицированы как друг с другом, так и с аналогичными кузовами для монтажа на другие автомобильные шасси или на прицепы. Они представляли собой передвижные производственные помещения, в которых устанавливалось различное оборудование и имущество военного назначения, а также длительное время могли находиться члены экипажа, выполнявшие свои обязанности при температуре окружающего воздуха от +50 до –50 °С, высокой влажности, сильных осадках и запыленности, на высоте до 4,5 км над уровнем моря и в условиях радиоактивного заражения. Главной отличительной особенностью этих кузовов являлась конструкция основания и панелей разной степени прочности, теплоизоляции и герметизации. Все они имели плоские передние, боковые, задние панели и центральную часть крыши с характерными плоскими скосами, заднюю двухстворчатую дверь и одинаковые системы электрооборудования и жизнеобеспечения, которые обычно монтировали на внешней стороне передней панели кузова над кабиной. В их состав входили автономные отопительно-вентиляционные установки ОВ-65, ОВ-65Б, ОВ-70 или ОВ-95, работавшие на жидком топливе, и фильтровентиляционные системы ФВУА-50, ФВУА-100А и ФВУА-100Н-12 с питанием от аккумуляторной батареи или от внешних источников. Стандартную комплектацию составляли светомаскировочные шторы, багажные ящики, входные трапы без опоры на грунт, крепление запасного колеса на левой створке задней двери, огнетушители, бортовая электросеть напряжением 12 В с электрощитом и автоматической защитой от поражения током и розетки для подключения рабочего оборудования к сетям напряжением 220 или 380 В. Для отдыха экипажа имелись сиденья и спальные места на рабочих столах или подвесные гамаки. Модификации специализированных кузовов с разной комплектацией внешне отличались количеством, размерами и расположением дверей, окон, рабочих и световых люков в крыше, а также штатными наборами электрооборудования. Автомобили с типовыми кузовами были приспособлены к перевозке железнодорожным и водным транспортом (в трюме или на палубе), а также транспортными самолетами. Кузова выпускались также в виде обычных фургонов без окон и систем жизнеобеспечения.

К-131 – типовой бескаркасный кузов без надколесных ниш с полезной нагрузкой 2900 кг для установки на шасси ЗИЛ-131, выпускавшийся в восьми модификациях. Первоначально его разработкой в 1958 – 1960 годах занимался 38 Опытный завод. С повышением военных требований к армейским кузовам и разработкой перспективного типажа их проектирование и выпуск были переданы в кузовной отдел института мебели (ВПКТИМ) Минлесдревпрома СССР. Впоследствии с 1968 года их серийно выпускали Шумерлинский завод (ШЗСА), Красно-Пахорский ремонтный завод и еще десять других кузовных и деревообрабатывающих предприятий.

Основанием кузова К-131 являлся металлический каркас с ровным полом из армированного пенопласта и настилом из сосновых досок. Все стены также были сделаны из армированного пенопласта. Снаружи их обшивали листами из алюминиевого сплава, внутренняя отделка выполнялась из фанеры. Места соединений герметизировали специальной замазкой. Кузова К-131 выпускались в шести базовых специализированных исполнениях от К1-131 до К6-131 и использовались в основном для монтажа легкого оборудования, например, радиостанций, штабных машин и пунктов управления. Внутренние размеры кузовов: длина – 4000 мм, ширина – 2250 мм, высота по продольной оси – 1800 мм, по боковой стенке – 1500 мм. Масса снаряженного кузова К-131 без оборудования – 1450 кг. Их вариантами были военный раздвижной кузов КР-131 из армированного пенопласта и деревометаллический кузов ДМ-131 второго поколения 1975 – 1983 годов.
