ЯАЗ-210
(1948-1958 гг.)

Первые образцы тяжелого трехосного бортового автомобиля ЯАЗ-210 (6x4) были построены в апреле 1948 года с использованием конструкции американских ленд-лизовских грузовиков и тягачей компании «Даймонд Т» (Diamond T). После передачи производства машин ЯАЗ-200 в Минск Ярославский завод вплотную приступил к доработке своего тяжелого трехосного семейства, выпуск которого начался в 1950 году. Базовый 12-тонный бортовой грузовик ЯАЗ-210 снабжался 6-цилиндровым двухтактным дизелем ЯАЗ-206 (6,97 л, 165 л.с), аналогичным американскому прообразу «Джи-Эм-Си 6-71» и весившим 1060 кг. По общей конструкции автомобиль не отличался от предшественника ЯАЗ-200, но дополнительно оснащался двухступенчатым редуктором, индивидуальными карданными приводами обоих задних мостов с двойными главными передачами и межосевым дифференциалом, который впервые в СССР оборудовали принудительной механической системой блокировки. Прежняя кабина получила металлическую облицовку, что дало повод называть ее цельнометаллической. Бортовая платформа длиной 5770 мм имела металлический пол и снабжалась деревянными двухсекционными откидными боковыми бортами, соединенными цепью. Удивительно, но для облегчения труда водителя этой 23,5-тонной машины не было предусмотрено никаких приспособлений. Колесная база автомобиля составляла 5050+1400 мм, дорожный просвет под мостами – 290 мм. Она развивала максимальную скорость 55 км/ч и расходовала от 60 до 80 л топлива на 100 км. С 1955 года выпускался 12-тонный бортовой вариант ЯАЗ-210А с цельнометаллической грузовой платформой и механической лебедкой за кабиной, который в варианте с тентом, высокими решетчатыми бортами и продольными скамьями играл роль тяжелого армейского транспортного автомобиля-тягача. Он имел снаряженную массу 11 840 кг и мог буксировать 15-тонный прицеп.


Автомобили Советской Армии 1946-1991

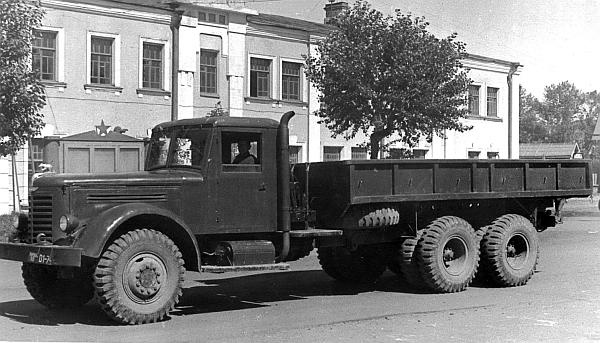

Армейский бортовой грузовик-тягач ЯАЗ-210А с 165-сильным дизелем и лебедкой. 1955 год.


В начале 1950-х годов на шасси ЯАЗ-210 впервые появились наиболее вместительные 6-метровые герметизированные каркасно-металлические кузова серии СН для оборудования в них полевых ремонтных мастерских. С 1951 года наиболее известными стали первые 10-тонные дизель-электрические автокраны К-104 Одесского завода со стрелой длиной 10 – 16 м, применявшиеся на строительстве различных военных и гражданских объектов, а также для перегрузки тяжелого ракетного оборудования. Для осуществления погрузочно-разгрузочных операций при ремонте автобронетанковой техники в полевых условиях использовался 12-тонный автокран К-121 одесского производства. В 1952 году на шасси ЯАЗ-210 был разработан и построен опытный образец первого советского автомобильного ракетного установщика 8У25, оказавшегося более мобильным, чем первый гусеничный вариант 8У220. В 1955 – 1956 годы эти машины использовали для установки первой советской баллистической ядерной ракеты средней дальности Р-5 конструкции С. П. Королева с буксируемой грунтовой подъемно-транспортной тележки на пусковой стол. Установщик и тележка пристыковывались к пусковому столу с разных сторон. На автомобильном шасси была смонтирована мощная лебедка и портальная перегрузочная мачта с гидроприводом. При выведении мачты в вертикальное положение посредством тросовой системы через блоки стрелы при помощи лебедки осуществлялся подъем задней части тележки в вертикальное положение и пристыковывание укрепленной на ней ракеты массой 28,6 т к пусковому столу. Для предохранения от опрокидывания тележка снабжалась своеобразным уравновешивающим устройством, где роль груза играл тяжелый бетонный куб. Он подвешивался на тросе, который одним концом оттягивал шасси тележки, а другим крепился к якорю, забетонированному в землю. Время установки ракеты занимало два часа. В 1957 году этот установщик применялся для монтажа ракет Р-5М и Р-12, а затем послужил базой новой конструкции 8У210 с одноосным тягачом.


Автомобили Советской Армии 1946-1991

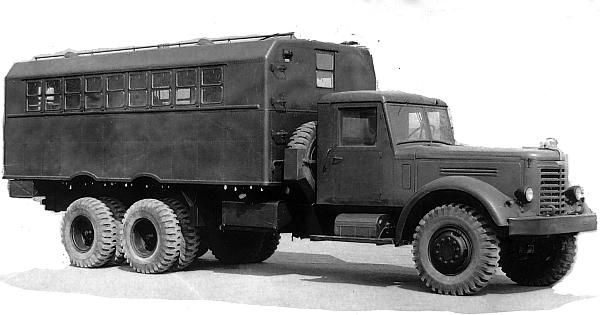

Каркасно-металлический кузов серии СН для ремонтных мастерских на шасси ЯАЗ-210.


Многоцелевой 10-тонный самосвал ЯАЗ-210Е с опрокидывавшимся назад кузовом емкостью 8 кубометров впервые был оснащен защитным козырьком над кабиной водителя и применялся в военном строительстве или для выполнения инженерных работ. Из всей 210-й серии наибольшее распространение в войсках получили седельный тягач ЯАЗ-210Д, балластный ЯАЗ-210Г и специальный армейский полноприводный грузовик ЯАЗ-214, а в 1957 году на смену грузовику ЯАЗ-210 на короткое время пришел новый автомобиль ЯАЗ-219.


Автомобили Советской Армии 1946-1991

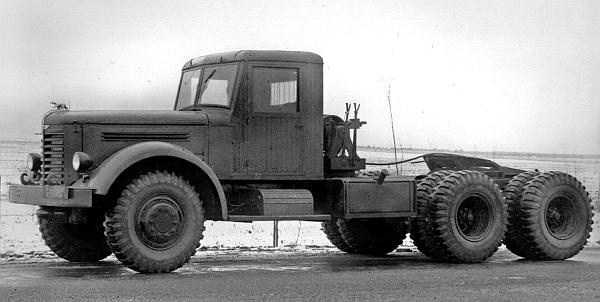

Седельный тягач ЯАЗ-210Д для буксировки тяжелых полуприцепов и артсистем. 1951 год.


ЯАЗ-210Д (1951 – 1958 гг.) – первый советский тяжелый седельный тягач двойного назначения на укороченном шасси ЯАЗ-210 (4080+1400 мм) для буксировки полуприцепов или артиллерийских систем полной массой до 30 т и работы в составе вседорожных автопоездов массой до 50 т. Снабжался сцепкой с автоматическим замком седельного устройства и системой отбора сжатого воздуха для привода тормозной системы полуприцепа. В сцепе с ним обычно работал многоцелевой низкорамный 20-тонный двухосный полуприцеп МАЗ-5203 со сварной рамой, задними двускатными колесами от модели ЯАЗ-200 и двумя задними откидными трапами для погрузки и выгрузки тяжелой самоходной техники. При установке подкатной тележки под сцепным устройством он превращался в трехосный прицеп, который буксировался тягачом ЯАЗ-210Г. На крупных гражданских и военных аэродромах тягачи ЯАЗ-210Д применяли для буксировки аэродромного полуприцепного топливозаправщика ТЗ-16 вместимостью 16 тыс. л, разработанного в 1952 году Ждановским заводом тяжелого машиностроения, за которым последовали специальные полуприцепы-заправщики ракет Р-5.


Автомобили Советской Армии 1946-1991

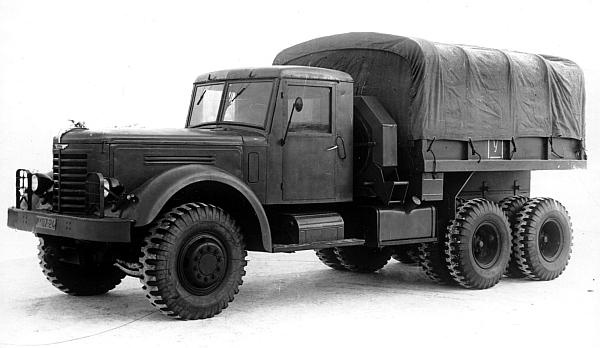

Балластный тягач ЯАЗ-210Г с низкобортным многоцелевым кузовом без лебедки. 1951 год.


ЯАЗ-210Г (1951 – 1958 гг.) – первый советский многоцелевой балластный тягач на 165-сильном шасси грузовика ЯАЗ-210 с укороченной колесной базой. Его прямым прототипом являлся американский вариант «Даймонд Т-981». Редкий в отечественной автомобильной промышленности ЯАЗ-210Г считается первым советским специальным танковозом, то есть средством для транспортировки на специальном низкорамном прицепе по дорогам общего пользования танков, гусеничной бронетехники и тяжелого военного оборудования. Позади кабины на нем размещалась сварная цельнометаллическая платформа-ящик длиной 3400 мм с гладкими бортами, поручнями и откидным или неподвижным задним бортом, в которую загружали до 8 т балласта – всевозможных камней, кирпича или чугунных болванок. Путем искусственного увеличения массы автомобиля достигалось существенное повышение его тягово-сцепных качеств, позволявших буксировать по шоссе прицепы и артиллерийские системы полной массой до 45 т со скоростью 45 км/ч, на местности – до 25 т. При этом расход топлива достигал 140 л на 100 км. Снаряженная масса одиночного тягача составила 12 360 кг, общая масса автопоезда достигала 60 т. Для перемещения тяжелого балласта или подтягивания несамоходных грузов на прицеп служила установленная за кабиной барабанная лебедка с выводом троса вперед или назад, а два запасных колеса хранились вертикально у переднего борта внутри кузова или на его заднем борту. Для их установки и демонтажа использовались специальные подъемные приспособления. Вместимость двух топливных баков достигала 510 л. На военных парадах тягачи ЯАЗ-210Г буксировали тяжелые артиллерийские орудия, а 12 человек боевого расчета размещались внутри стального кузова на четырех поперечных деревянных скамьях. Во втором исполнении тягач оснащался низкобортным металлическим кузовом с надставными деревянными решетчатыми бортами, тентом и продольными откидными сиденьями для доставки экипажей буксируемых систем. Обычно он не имел лебедки, поэтому запасные колеса стояли между кабиной и грузовой платформой. Тягачи ЯАЗ-210Г работали в основном в сцепе с трехосным 20-тонным прицепом МАЗ-5203 с подкатной тележкой, который преобразовывался в полуприцеп, или с трехосным низкорамным 40-тонным прицепом МАЗ-5208 для перевозки бронетехники. Последний вариант имел все двускатные колеса от ЗИЛ-164, в том числе восемь колес на передней поворотной тележке.
