Самоходные автономные установщики баллистических ракет в ШПУ вместе с ТПК или транспортно-загрузочные машины имели принципиально одинаковую конструкцию и работали в сцепе с тягачами МАЗ-537 и 537Г. Они базировались на шасси специальных двухосных низкорамных полуприцепов с блокируемой рессорно-балансирной подвеской, пневмогидравлической тормозной системой от тягача, мощной несущей сварной швеллерной конструкцией и подъемной стреловой рамой с продольными направляющими из двух железнодорожных рельсов (рельсовый путь), на которую с транспортной машины горизонтально передвигался ТПК с ракетой. При помощи гидроцилиндров рама вместе с ними поднималась в вертикальное положение, после чего при помощи тросовой системы ТПК опускался в ШПУ или извлекался из нее. Все установщики являлись всепогодными и могли эффективно выполнять свои обязанности при температурах от – 50 до +50 ºС и при максимальной скорости ветра до 20 м/с. В их состав обычно входили собственные электрическая и гидравлическая системы для привода лебедок, полиспастной системы и опорных домкратов, пульты управления, блокировочные средства крепления ТПК и всей системы, средства связи, комплекты расходных частей и шанцевый инструмент.

Для доставки ТПК с ракетами со складов или из специальных железнодорожных вагонов на технологическую площадку стартового комплекса и последующей их бескрановой перегрузки на установочные средства служили специальные многоосные автопоезда – транспортно-перегрузочные агрегаты (ТПА), работавшие в основном с тягачами МАЗ-537Е. Для них были созданы наиболее оригинальные низкорамные многоосные полуприцепы с ведущими или неведущими колесами и рельсовым путем на специальной неподъемной раме, сваренной из стальных швеллеров, длина которой определялась параметрами перевозимого груза. Самый крупный, длинный и, по всей видимости, единственный в мире автопоезд-ТПА состоял из четырех транспортных средств с 48 односкатными колесами. Конструктивными особенностями основных видов ТПА являлись тормозной привод колес полуприцепа от тягача, собственная насосная станция для гидропривода тяговой лебедки с тросоукладчиком и опорных домкратов, электросистема с питанием от генератора тягача или от внешней сети переменного тока напряжением 380 В, лестницы и рабочие площадки для обслуживания систем ТПА и ракеты, радиостанция, комплекты запчастей и инструмента, маскировочные чехлы на съемных дугах или специальные теплоизолированные кузова. Тягачи МАЗ-537В использовались со специальными двухосными полуприцепными агрегатами с цилиндрическими ТПК, в которых находились стратегические ракеты УР-100 (8К84) или противоракеты УР-96 и УР-96М комплексов ПВО А-35 и А-35М соответственно. Запас хода всех видов ТПА обычно не превышал 300 км, их максимально допустимая скорость по шоссе находилась в границах 30 – 40 км/ч, на грунтовом или бетонном покрытии – не выше 20 км/ч.

В целях особой скрытности все транспортно-перегрузочные системы базировались в подземных укрытиях, имели маскировочные чехлы, тенты или специальные кузова, а все операции по транспортировке и установке ракет происходили в темное время суток и занимали не более двух дней, а точнее ночей, когда места перегрузки и нахождения ШПУ оказывались недосягаемыми для наблюдения со спутников потенциального противника. В течение первой ночи транспортировщик доставлял ракету из хранилища в подземное укрытие, во вторую ночь выезжал на открытую монтажную площадку, куда из своего укрытия прибывал установщик и помещал контейнер с ракетой в шахтную установку. На всех переездах такие машины сопровождали резервные тягачи.

Конструктивной основой активных установщиков и транспортировщиков баллистических ракет считается экспериментальный автопоезд СО-7 (14x14) оригинальной конструкции с комбинированным электромеханическим приводом, разработанный в 1965 году предприятием п/я А-3590 совместно со специалистами 21 НИИИ. Вся его электрическая система была спроектирована и изготовлена на московском заводе «Динамо» имени С. М. Кирова. Автопоезд состоял из дооборудованного тягача МАЗ-537 и трехосной низкорамной 50-тонной полуприцепной платформы со всеми ведущими и управляемыми односкатными колесами. На автомобиле размещался серийный генератор постоянного тока ДК-510Д мощностью 215 кВт с приводом от коробки отбора мощности с угловым редуктором. Электрический ток напряжением 360 В подавался от него на два тяговых электромотора ДК-308А мощностью по 75 кВт. Каждый из них через систему редукторов и муфт передавал крутящий момент на один из крайних мостов полуприцепа и на одно из колес среднего моста. Управление положением всех колес осуществлялось из кабины водителя или с дистанционного пульта и производилось при помощи двух силовых гидроцилиндров с электромагнитными клапанами, получавших питание от установленного на автомобиле насоса НШ-39 с приводом от редуктора коробки отбора мощности. Электропривод активировался автоматически при включении первой ступени в коробке передач или пониженной передачи в раздаточной коробке. Снаряженная масса тягача составила 24,3 т, автопоезда – 41,6 т. Полная масса всего комплекта с полной нагрузкой – 88,5 т, габаритная длина – 23 250 мм. На дороге с твердым покрытием автопоезд развивал скорость 44 км/ч, имел радиус поворота 18 – 19 м и на местности преодолевал снежную целину глубиной около 1 м.

Несмотря на особую сложность, полуприцепная платформа опытного автопоезда СО-7 послужила основой первых установщиков с активными трехосными полуприцепами, разработанными в КБ «Мотор» в 1968 году. Для их буксировки использовался специальный тягач МАЗ-537Д с собственной генераторной станцией. Речь идет о двух идентичных транспортно-загрузочных машинах 15У39 и 15У40 с характерными цилиндрическими герметичными ТПК с ребрами жесткости и задними откидными крышками, служивших для доставки и установки в ШПУ межконтинентальных ракет РТ-2 (8К98) и РТ-2П (8К98П) длиной 21,2 м и диаметром 1840 мм. На вооружение их приняли в 1968 и 1972 годах соответственно. В отличие от системы СО-7, все колеса полуприцепов снабжались более компактными и легкими электромотор-колесами, работавшими на переменном токе. Их шасси оснащалось двумя задними гидравлическими домкратами, для подъема контейнера служил один рабочий гидроцилиндр и еще два боковых гидростабилизатора. Масса комплектного автопоезда 15У40 длиной 20,7 м без ракеты составляла 56,8 т. По договору ОСВ-2 обе ракеты, получившие общее наименование РС-12, были сокращены и уничтожены вместе с системами их обеспечения.

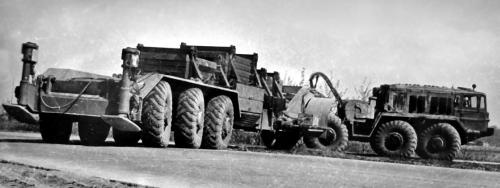

Активный поезд СО-7 для ракетного установщика с тягачом МАЗ-537 и трехосным полуприцепом. 1965 год

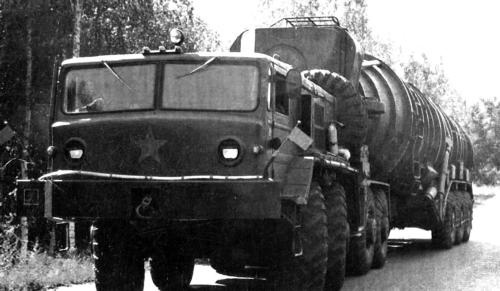

Тягач МАЗ-537Д с транспортно-загрузочной машиной 15У39 для установки ракет РТ-2. 1968 год

Развитием прежних простых перегрузочных систем стал многоцелевой полуприцепной двухосный установщик транспортно-пусковых контейнеров УТПК-1 образца 1975 года с тягачом МАЗ-537Г, оборудованный сварной подъемной стрелой с рельсовыми направляющими, двумя подъемными гидроцилиндрами и полиспастовой системой погрузки ракеты и опускания ее в ШПУ. Габаритные размеры полуприцепа в транспортном положении без ракеты составляли 18 800x3240x3300 мм, собственная масса – 46 т. Общая длина автопоезда – 23,3 м, полная масса – 67,6 т. Экипаж состоял их двух человек. Установщик поступал на вооружение в составе нескольких стратегических ракетных комплексов шахтного базирования для перегрузки с транспортных систем и установки основного цилиндрического «стакана» сходных типов ТПК для модернизированных межконтинентальных ракет серии УР-100 длиной до 24 м – МР-УР-100 (15А15) и УР-100 УТТХ (15А16) со стартовой массой 71,1 т, а также более тяжелых УР-100Н (15А30) и УР-100НУ (15А35), весивших 103 – 106 т. Модернизированный вариант установщика с пониженной высотой расположения рамы, снабженный удлиненной стрелой и загрузочным механизмом, применялся для помещения в ШПУ специальных цилиндрических обитаемых контейнеров командного пункта ракетного комплекса. Полная масса такого автопоезда возросла до 69,9 т, длина – до 26,5 м. Радиус поворота всей системы достигал 35 м. Сходный с ним новый более мощный установщик 15У164 применялся для работы с модернизированными 34-метровыми ракетами Р-36М (15А14) шахтного комплекса 15П014 второго поколения и Р-36М УТТХ (15А18) комплекса 15П018, принятого на вооружение в декабре 1980 года для замены системы 15П014. Все эти ракетные системы в международных договорах о сокращении стратегических вооружений имели обозначения РС-16, РС-18, РС-20 и впоследствии были разукомплектованы и уничтожены.
