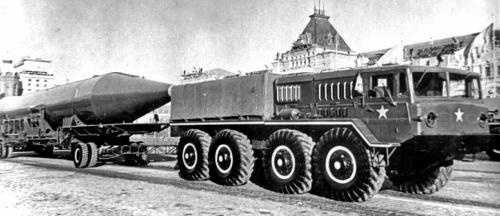

Первая серийная четырехосная машина СКБ-1 – балластный тягач МАЗ-535 с ракетой Р-14

Все военные автомобили МАЗ первого поколения имели классическую для такой техники компоновку с двумя сближенными передними и задними ведущими мостами с односкатными колесами, объединенными в две тележки. Передние четыре колеса являлись управляемыми. Металлическая 4-местная двухрядная кабина была вынесена на передний свес рамы. В расположенном за ней моторном отсеке размещался наиболее совершенный на тот момент быстроходный бескомпрессорный четырехтактный дизельный двигатель Д-12А V12 жидкостного охлаждения рабочим объемом 38 880 см³, являвшийся транспортной модификацией известного танкового мотора В-2, история которого началась еще в далеком 1933 году. Его изготовлением занимался Барнаульский завод «Трансмаш». Двигатель снабжался непосредственным впрыском топлива, двумя верхними распределительными валами в каждом блоке, четырьмя клапанами на каждый цилиндр, циркуляционной системой смазки с сухим алюминиевым картером и закрытой принудительной системой охлаждения, был отрегулирован на разные мощности и в различных версиях весил до 1550 кг. Важнейшими отечественными достижениями на этих автомобилях стали первая в СССР гидромеханическая трансмиссия, дифференциальная схема силового привода с самоблокирующимися дифференциалами и независимая торсионная подвеска всех колес, которые все вместе обеспечивали автоматизированное переключение передач, постоянное и надежное сцепление каждого ведущего колеса с грунтом, высокий дорожный просвет и соответственно высокую проходимость на всех видах грунтов и местности. К этим передовым решениям следует добавить оригинальную раму корытообразной формы с встроенными лонжеронами, гидроусилитель рулевого механизма и централизованную систему регулирования внутреннего давления во всех шинах, которые в то время тоже считались новинками. В отличие от разработок СКБ ЗИЛ, мощные и солидные дизельные машины МАЗ-535/537 с увеличенной периодичностью технического обслуживания представляли собой более простые и экономичные одномоторные автомобили без бортовых трансмиссий и длинных рулевых тяг на задние колеса. Они не обладали свойственным машинам ЗИЛ-135 эффектом галопирования, а высокий запас живучести возмещался повышенным качеством материалов и тщательностью сборки. Однако в их трансмиссию тоже входили весьма сложные и тяжелые агрегаты – дифференциалы, многочисленные редукторы и карданные валы, создававшие вдвое увеличенную собственную массу и столь же высокую трудоемкость обслуживания, однако на практике эта схема оказалась наиболее прочной, надежной и жизнеспособной.

В Минске тягачи серий 535 и 537 выпускали очень недолго. Уже в начале 1960-х их производство перевели на Курганский завод колесных тягачей (КЗКТ), где вскоре развернулось серийное изготовление модели МАЗ-537 в нескольких версиях, давших обширное потомство. Тем временем Минский автозавод перешел на серийный выпуск новых специальных четырехосных шасси МАЗ-543, надолго ставших основой всей последующей программы и заслуживших при жизни самую громкую славу.

Эта эпохальная машина передовой конструкции стала первым в СССР многоосным многоцелевым военным транспортным средством высокой проходимости с автоматической трансмиссией и колесной формулой 8x8, заложившим основу большинства последовавших за ним четырехосных полноприводных автомобилей и специальных шасси повышенной грузоподъемности. Официально МАЗ-535 считался артиллерийским балластным тягачом грузоподъемностью 7 т для буксировки орудийных систем массой до 10 т и работы в составе автопоездов, весивших с полной нагрузкой до 75,4 т. Первые два прототипа были собраны в мае и июне 1956 года в помещениях ЦОП. Появление этой принципиально новой машины считалось скрытой от посторонних глаз своего рода «секретной научно-технической революцией» в отечественном автомобилестроении, предопределившей первое практическое применение на тяжелых военных машинах самых прогрессивных конструктивных решений. К ним в первую очередь относились автоматическая гидромеханическая трансмиссия, полностью дифференциальный привод и независимая подвеска всех колес, а также система подкачки шин, гидроусилитель рулевого механизма и ряд других узлов, до тех пор не имевших в СССР широкого применения. Об этом необычном во всех отношениях автомобиле вспоминает военный водитель-испытатель М. А. Хохлов: «Моей первой многоосной машиной был МАЗ-535. Сначала было страшно на него садиться: громадные размеры, сверхмощный дизель, а всего необычнее – управление. Еще бы: педали сцепления нет, рычага коробки передач тоже нет. Есть лишь педали газа и тормоза. Трудно, а осваивать машину надо. Постепенно привыкал, а со временем управлять минскими тягачами стало легче, чем обычными автомобилями».

Тягач МАЗ-535 имел классическую компоновку с постоянным приводом всех восьми ведущих колес, центральным расположением моторного отсека, передней 2-дверной кабиной с люком в крыше и задним низкобортным металлическим кузовом с тентом для боевого расчета буксируемого орудия, боекомплекта или балласта. На нем впервые появился 39-литровый дизельный двигатель Д12А-375 V12, отрегулированный на мощность 375 л.с. и оборудованный двухступенчатой системой фильтрации воздуха. При окружающей температуре – 40 ºС мощный танковый предпусковой подогреватель мог разогреть охлаждающую жидкость до 80º в течение 15 минут. Дублированная система запуска включала штатный электростартер мощностью 15 л.с. и 10-литровые пневматические баллоны со сжатым до 150 атмосфер воздухом, причем для облегчения проворачивания коленчатого вала специальный механизм отсоединял силовой агрегат от остальных узлов трансмиссии. По образцу танков и гусеничных вездеходов в систему смазки был введен подкачивающий масляный насос, создававший в ней избыточное давление перед запуском. Автоматически регулировать температуру в системе охлаждения позволяли вентиляторы боковых радиаторов со встроенными электромагнитными муфтами.

Принципиально новую трансмиссию собственной конструкции составляли комплексный одноступенчатый гидротрансформатор, планетарная 3-ступенчатая коробка передач с золотниковым механизмом включения дисковых фрикционных муфт разных ступеней, двухступенчатая раздаточная, несколько промежуточных редукторов, набор из семи дифференциалов, разнесенные главные передачи, система из 16 карданных валов и еще восемь планетарных колесных редукторов. На выходном валу двигателя стоял специальный однорядный редуктор (повышающая или согласующая передача), служивший для увеличения числа оборотов входного вала гидротрансформатора, а также для привода вентиляторов, пневматического компрессора и гидронасоса. Главной новинкой являлся бесступенчатый четырехколесный гидротрансформатор, обеспечивавший плавное изменение крутящего момента в зависимости от дорожных условий без прерывания потока мощности на колеса, позволявший сглаживать удары на двигатель, повышавший срок его службы и предотвращавший останову мотора при перегрузках. На повышенных режимах для сокращения внутренних потерь в гидротрансформаторе имелся механизм отключения (блокировки), переводивший его в режим гидромуфты. Дистанционное управление планетарной коробкой передач производилось из кабины водителя рычагом с правой стороны рулевой колонки, имевшим пять положений (три передачи вперед, задний ход и «нейтраль»). В раздаточной коробке с пневматическим управлением помещался дифференциал с принудительной блокировкой. На передней и задней тележках стояли межтележечные самоблокирующиеся дифференциалы, а между колесами каждого моста – самоблокирующиеся межколесные: передние – повышенного трения с фрикционными муфтами, задние – с зубчатыми муфтами свободного хода. От жестко закрепленных на раме главных передач привод каждого колеса осуществлялся качающими карданными валами. В независимую подвеску передних управляемых колес на двойных поперечных рычагах и продольных торсионах были введены гидроамортизаторы двойного действия, а в их приводе применялись более совершенные шариковые шарниры равных угловых скоростей «Бендикс-Вейсс» (Bendix-Weiss). Однопроводная пневмогидравлическая тормозная система воздействовала на барабанные механизмы всех колес, в раздаточной коробке стоял стояночный ленточный тормоз с механическим приводом. Система изменения внутреннего давления во всех широкопрофильных 12-слойных камерных шинах размером 18,00 – 24 обеспечивала его регулирование в пределах от 0,7 до 2,0 кгс/см². Ее центральный кран с манометром помещался в кабине, а снаружи на раме находились колесные краны для отключения любых поврежденных шин от основной системы. На отдельных машинах под кузовом монтировали компактную механическую барабанную лебедку с тяговым усилием 15 тс и двумя укладочными барабанами для вывода троса длиной 100 м вперед и назад.
