«Хеллкэты» применялись также с конвойных авианосцев в Тихом, Индийском, Атлантическом и даже в Северном Ледовитом океанах. Машины, поставленные в Англию, воевали как на Атлантике, так и на Тихом океане. Несколько английских «Хеллкэтов» МкЛ, действовавших с наземных баз, участвовали в рейде на немецкий линкор «Тирпиц», стоявший в Тромс-фьорде на севере Норвегии.

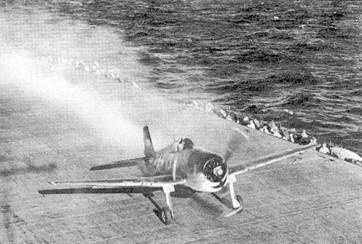

Еще одна авария на палубе авианосца. Подобные ситуации были не редкостью на американских авианесущих кораблях

В целом же, по результатам действий на Тихом океане, «Хеллкэт» показал себя самым трудносбиваемым истребителем ВМС США - на один потерянный «Хеллкэт» приходилось 19,2 уничтоженных японских самолета!

По окончании войны все самолеты F6F были переведены в резерв ВМС на береговые базы, но продолжали летать, так как были самыми простыми и прощающими ошибки пилотирования самолетами ВМС США. Их использовали для подготовки молодых летчиков. А после начала Корейской войны им довелось еще около года побыть в зоне боевых действий на вторых ролях. При этом некоторые машины были переделаны в крылатые торпеды для атаки плотин, долговременных оборонительных сооружений и прочих важных точечных целей. Переделка заключалась в установке в фюзеляже цилиндрического контейнера с 1500 кг взрывчатки и системы радиоуправления. «Хеллкэт»-бомба летел к цели своим ходом, управляемый оператором с другого самолета.

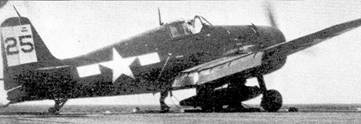

«Хеллкэт» совершил посадку на палубу

В 1951 г. самолеты «Хеллкэт» были официально сняты с вооружения и проданы на металлолом или в частное владение. В настоящее время сохранилось около 20 самолетов этого типа, большинство из них - в летно-пригодном состоянии.

Описание конструкции

Самолет Грумман F6F «Хеллкэт» представлял собою цельнометаллический свободнонесущий низкоплан с двухрядным звездообразным двигателем и экипажем 1 человек. Конструкция была сильно перетяжелена, отличалась высокой прочностью, надежностью, простотой и высокой технологичностью.

Фюзеляж - полумонокок с дюралюминиевой работающей обшивкой. Технологически он состоял из трех частей. В передней части находился двигатель, система водяного форсирования, противопожарная система и маслобак с радиатором.

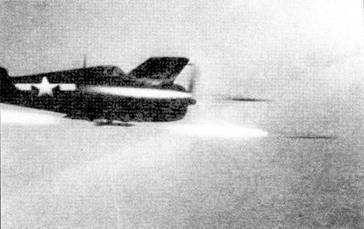

"Хеллкэт» F6F-5 в момент пуска неуправляемых ракет

Передняя часть заканчивалась силовым противопожарным шпангоутом, к которому крепился передний лонжерон крыла. В центральной части фюзеляжа находился главный топливный бак и кабина летчика с бронезащитой - передней плитой, бронеспинкой и бронеподдоном. Толщина брони - 12,7 мм. Сидящий высоко в фюзеляже под сдвижным фонарем летчик был хорошо защищен броней, особенно сзади. Обзор же назад был плохой. Для стрельбы использовался рефлекторный прицел.

Центральная часть разделялась поперечной перегородкой - силовым шпангоутом. Хвостовая часть фюзеляжа - силовая балка. В ней размещалось радиооборудование и автоматический радиокомпас, а также хвостовая убираемая опора шасси и посадочный гак Киль составлял с балкой единое целое, однолонжеронный стабилизатор крепился к хвостовой части в основании киля. Натанутая между фюзеляжной и килевой мачтами радиоантенна уходила в задний отсек оборудования, где находилась радиостанция. Фюзеляжная мачта на F6F-3 была наклонена вперед, на F6F-5 она стала прямой.

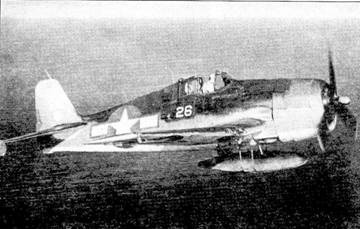

F6F-3 в полете. Хорошо виден подвесной топливный бак

Основные протестированные топливные баки, расположенные под кабиной летчика и в центроплане, имели емкость 889 л, они наполнялись через горловины в боковых панелях фюзеляжа.

F6F-5P имел ограниченные возможности по тактической фоторазведке - в задней части фюзеляжа имелась плановая фотокамера. Лишь 200 из более чем восьми тысяч выпущенных «Хеллкэтов» имели это оборудование.

Крыло - трехлонжеронное, с двумя основными и одним вспомогательным лонжероном, складывающееся для удобства хранения в авианосном ангаре. Профиль - NACA-230 - 12. Механизм складывания - гидравлический карданный шарнир, встроенный в первый лонжерон. Внешние части консолей крыла складывались назад с разворотом и располагались вдоль боковых поверхностей фюзеляжа. Консоли имели небольшой угол поперечного V. В центроплане находились два топливных бака, а также ниши основных стоек шасси. В консолях располагалось вооружение, патронные ящики, посадочные фары и узлы крепления закрылков и элеронов. Закрылки - двухсекционные, угол отклонения - 27 градусов на взлете, 55 градусов - на посадке. Элероны - некомпенсированные, с отклоняемыми триммерами. И закрылки, и элероны имели дюралюминиевую обшивку толщиной 1,5 мм. Приемник воздушного давления располагался под правой законцовкой крыла снизу, под аэронавигационным огнем.

F6F-5 «Хеллкэт»

Вертикальное оперение имело один лонжерон, проходивший от законцовки до нижней поверхности фюзеляжа. На руле стоял небольшой аэродинамический компенсатор и триммер. На киле была установлена радиомачта. Как и киль, горизонтальное оперение имело исключительно прочную однолонжеронную конструкцию. Горизонтальные рули имели отгибные триммеры и прорезь для отклонения руля направления.

Шасси - трехстоечное, с хвостовым колесом, убирающееся. Основные стойки - балочной схемы, при уборке поворачивались на 90 градусов и укладывались в крыльевые ниши назад по полету.

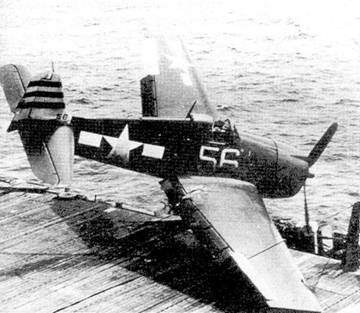

Еще мгновение - и самолет может опрокинуться за борт авианосца

Подобная схема уборки была выбрана из соображений компактности. Хвостовая опора - консольной схемы, небольших размеров, с литым катком вместо пневматика. Убиралась полностью, поворотом назад в фюзеляж. Привод выпуска и уборки шасси - гидравлический, аварийный - ручной. Шасси имело громадный запас прочности, что позволяло поглощать нагрузки от жестких посадок на палубу.

Самолет имел выдвигающийся тормозной посадочный крюк - «жало», в убранном состоянии размещавшийся в трубе в хвостовой части фюзеляжа.

Силовая установка - 18-цилиндровый двухрядный звездообразный двигатель Пратт-Уитни R-2800 различных серий с трехлопастным воздушным винтом постоянных оборотов Гамильтон Стэндард «Хайдроматик» диаметром 3,75 м.
