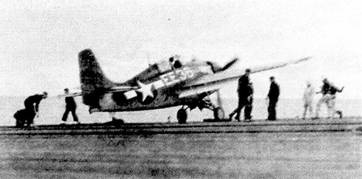

F4F совершил посадку на палубу авианосца

Кроме высокой живучести, груммановский самолет имел еще одно достоинство - при вынужденной посадке на воду он мог сохранять плавучесть в течение пяти - десяти минут, что позволяло летчику без особых проблем перебраться в резиновую самонадувающуюся спасательную лодку, которая входила в возимый запас любого американского самолета, действовавшего на Тихоокеанском театре. Соотношение сбитых и потерянных в боевых условиях самолетов было в пользу «Уайлдкэта» - оно составляло 5,1:1 в пользу груммановского самолета.

Но у «Уайлдкэта» было несколько принципиальных недостатков, обусловленных неудачной конструкцией шасси. Во-первых, втяжное шасси имело малую колею, что при грубой посадке на палубу могло привести, а зачастую и приводило, к авариям и катастрофам. Во-вторых, прочность шасси также оказалась недостаточной - вспомним, что этот агрегат чуть ли не единственный, не подвергшийся перекройке и модернизации в ходе работ по улучшению конкурсного прототипа F4F-2, а тот в свою очередь унаследовал шасси от относительно легкого биплана. И наконец, третье - самолет мог бы иметь гораздо лучшие характеристики, если бы он имел пропеллер большего диаметра. Но установить его было невозможно из-за малой высоты стоек шасси, увеличить которую также не представлялось возможным - в фюзеляжном отсеке просто не хватало для этого места. В результате значительная часть тяги винта тратилась на обдувку капота и двигателя, и КПД силовой установки сильно падал.

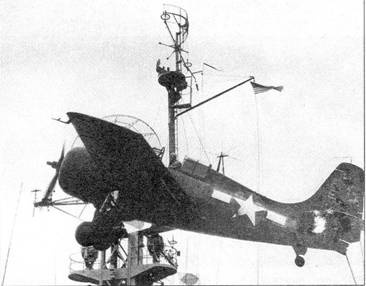

Неудачная посадка на палубу

После поступления на авианосцы нового истребителя Грумман F6F «Хеллкэт» устаревшие «Уайлдкэты» были переведены в объектовую и островную ПВО, на конвойные авианосцы или в резерв. Для самолетов, переведенных на поиск подводных лодок в Атлантике, война разгорелась с новой силой. Небольшие «конвойники» США и Англии, строившиеся в массовом порядке на американских верфях, брали на борт от 5 до 25 «Уайлдкэтов» вместе с самолетами других типов. Действовали они от Исландии и до Карибского моря. Обнаружив лодку в надводном положении или под перископом. «Уайлдкэт» атаковал ее мелкими бомбами и обстреливал из пулеметов. Шансы на победу над подводным врагом становились значительно выше после появления модификации FM-2, вооруженной НАР HVAR, и оснащения некоторых английских «Уайлдкэтов» - «Мартлетов» счетверенными направляющими-для английских неуправляемых ракет.

Кроме операций против подводных лодок, «Уайлдкэты» приняли участие в поддержке десантов на Средиземном море и на Мадагаскаре, а также в высадке союзников в Нормандии - операции «Оверлорд». Многие самолеты этого типа пережили войну, и некоторые из них сохранились в авиамузеях и в частном владении до настоящего времени.

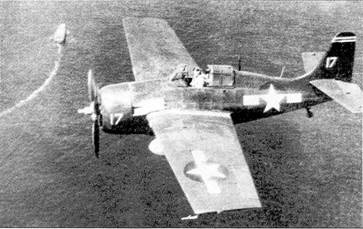

«Уайлдкэт» в полете

Описание конструкции

Самолет Грумман F4F «Уайлдкэт» представлял собою цельнометаллический свободнонесущий среднеплан.

Фюзеляж - в носовой части полумонокок, в хвостовой - монокок круглого сечения, подкрепленный несиловыми шпангоутами и стрингерами. Технологически состоял из двух частей. В носовой части располагался двигатель с нагнетателем, противопожарная система,, состоявшая из одного баллона с пено-образующим составом и спринклеров, отсек шасси, основной протестированный топливный бак и маслобак. В хвостовой части фюзеляжа размещалась кабина летчика, еще один топливный бак под сиденьем летчика, бронеспинка и радиооборудование. Гаргрот и вертикальное оперение конструктивно являлись неотъемными.

Крыло - двухлонжеронное, профиль - NACA-230. Обшивка крыла алюминиевая, работающая. В крыле размещено вооружение, в его корне имелись туннельные маслорадиаторы (на самолетах ранних серий). Механизация состояла из двухсекционных закрылков, отклоняемых гидравлически. Элероны - с металлическим набором и полотняной обшивкой. Начиная с модификации F4F-4 крыло складывалось вручную с помощью карданного шарнира, разворотом носком вниз и последующим поворотом консоли назад. В походном положении крыло присоединялось с помощью расчалки к стабилизатору. Необходимо отметить, что предусматривался гидравлический привод складывания крыла, но зачастую его демонтировали для экономии массы.

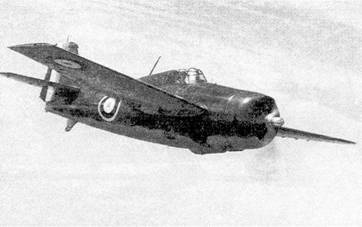

Английсхий «Уайлдкэт» - «Мартлет»

Шасси - трехстоечное, с хвостовой опорой. Основные стойки шасси - традиционной для фирмы Грумман конструкции со стойкой, втягивающейся внутрь фюзеляжа и колесом, в убранном положении находящимся в специальной нише заподлицо с обшивкой. По сравнению с другими схемами шасси она обладала относительно небольшим весом и компактностью, но при этом имела низкую прочность, малую колею и клиренс.

В целом конструкция основного шасси довольно архаична и неудачна. Привод уборки шасси на машинах выпуска фирмы Грумман ручной, с помощью лебедки, выпуск - под действием собственной массы. На части самолетов модификации FM-1 и на всех FM-2 привод уборки и выпуска - гидравлический. Хвостовая стойка - неубирающаяся, с цельнолитым резиновым катком вместо колеса. Сама стойка закрыта обтекателем. Силовая установка - 14-цилиндровый звездообразный двухрядный двигатель Пратт-Уитни R-1820 различных серий, мощностью от 1200 до 1420 л.с. или 9-цилиндровый звездообразный однорядный двигатель Райт R-1820 «Циклон» различных серий мощностью от 1020 до 1350 л.с. Воздушный винт изменяемого шага, постоянных оборотов, трехлопастный, фирмы Кертисс Электрик. Диаметр винта - 3,14 м.

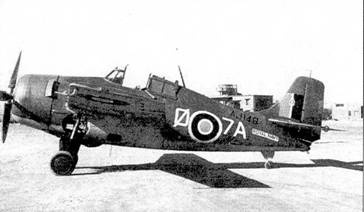

«Мартлет» на полевом аэродроме

Вооружение - 4-6 пулеметов Кольт-Браунинг М-2 (12,7-мм). При вооружении 4 пулеметами боекомплект - 430 патронов на ствол, при вооружении 6 пулеметами - 240 патронов на ствол. Перезарядка оружия - пневматическая. Кроме того, под самолет можно было подвесить две 113-кг бомбы. Самолеты модификации FM-2 имели установки «нулевого старта» для шести НАР. Некоторые английские «Мартлеты» оснащались 6-8 направляющими для пуска НАР английского производства.

Под самолет могло подвешиваться два подвесных топливных бака емкостью по 220 л.
